Инструкция по охране труда при работе на трубогибе (трубогибочном станке)

Видео:Охрана труда при работе с инструментом и приспособлениямиСкачать

Инструкция по охране труда при работе на трубогибе (трубогибочном станке)

____________________________________________________ (наименование организации)—————————————————-¦Дата ¦Обозначение ¦Отметка об ¦¦выдачи ¦(номер) ¦ознакомлении ¦¦ ¦инструкции ¦ ¦————+——————-+——————-«СОГЛАСОВАНО» «УТВЕРЖДАЮ»Наименование должности Наименование должностируководителя профсоюзного работодателялибо иного уполномоченного ___________ ___________________работниками органа (подпись) (фамилия, инициалы)___________ ___________________(подпись) (фамилия, инициалы) Дата утверждения «___»__________ ____ г.Дата согласования: «___»__________ ____ г.или»СОГЛАСОВАНО»Реквизиты документа,выражающего мнениепрофсоюзного или иногоуполномоченного работникамиоргана

Настоящая инструкция разработана с учетом требований законодательных и иных нормативных правовых актов, содержащих государственные нормативные требования охраны труда, а также межотраслевых правил по охране труда и предназначена для работы на трубогибе (трубогибочном станке) согласно профессии и квалификации работника с учетом условий его работы в конкретной организации — _____________________.

1. ВВЕДЕНИЕ

1.1. Настоящая инструкция регламентирует основные требования безопасности при работе на трубогибе (трубогибочном станке).

1.2. Персонал должен выполнять требования инструкции, разработанной на основе данной и инструкций, разработанных с учетом требований, изложенных в типовых инструкциях по охране труда:

при передвижении по территории и производственным помещениям автотранспортного предприятия;

по предупреждению пожаров и предотвращению ожогов.

Заметив нарушение требований безопасности другим работником, работник должен предупредить его о необходимости их соблюдения.

Работник должен выполнять также указания представителя совместного комитета (комиссии) по охране труда или уполномоченного (доверенного) лица по охране труда профсоюзного комитета.

Работник должен знать и уметь оказывать доврачебную помощь пострадавшему в соответствии с типовой инструкцией по оказанию доврачебной помощи при несчастных случаях.

Работник не должен приступать к выполнению разовых работ, не связанных с прямыми его обязанностями по специальности, без получения целевого инструктажа.

2. ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2.1. К работе на трубогибе (трубогибочном станке) допускаются лица, обученные безопасным методам и приемам работы по утвержденной программе и инструкции по эксплуатации трубогибов (трубогибочных станков).

2.2. Рабочий при работе на трубогибе (трубогибочном станке) обязан:

— не допускать к работе на трубогибе (трубогибочном станке) посторонних лиц;

— сообщать мастеру о неисправностях, при которых невозможно продолжение безопасной работы, и не приступать к работе до их устранения.

2.3. Перед началом работы рабочий обязан:

надеть спецодежду;

получить от руководителя работ устное или письменное задание, инструктаж о безопасных методах и приемах работы;

привести в порядок рабочее место, убрав посторонние предметы;

проверить исправность концевых выключателей, пусковых кнопок, ограждения;

проверить заземление станины листогибочной машины;

проверить исправную работу машины в холостом режиме, проверить вращение валов, прямой и обратный ход, а также подъем и опускание прижимного вала, убедиться в исправности машины.

2.4. Все операции с трубами: транспортировку, укладку, подачу, сбор и сортировку производить только в исправных рукавицах.

Не допускать скопления у машины изделий и заготовок, не загромождать свободных и монтажных проходов.

2.5. Не допускать засорения и замасливания трубогиба. Грязь и окалина с него должны очищаться специальными щетками.

https://www.youtube.com/watch?v=E2d1sL2-prY

Двигатель в это время должен быть выключен.

2.6. Запрещается при включенной трубогибе:

— производить замеры заготовок мерительным инструментом;

— нахождение работающих и посторонних лиц в опасной зоне;

— снимать ограждения, кожуха с машины;

— производить чистку и обтирку на ходу, работать при неисправных блокировках.

2.7. При снятии готового изделия убедиться в отсутствии людей в опасной зоне у откидной стойки.

2.8. Отключение цепи управления трубогиба производить всякий раз при перерывах в работе.

2.9. По окончании работы отключить трубогиб, привести в порядок рабочее место, очистить от пыли и грязи, вытереть и смазать трущиеся части, закрыть пусковую аппаратуру.

Должностная инструкция разработана на основании _____________________________________________________________.(наименование, номер и дата документа) «___»__________ ____ г. Начальник структурного подразделения: _____________________________________ (фамилия, инициалы) (подпись) «___»__________ ____ г. Согласовано: Руководитель (специалист) службы по охране труда: _____________________________________ (фамилия, инициалы) (подпись) «___»__________ ____ г. С инструкцией ознакомлен: _____________________________________ (фамилия, инициалы) (подпись)

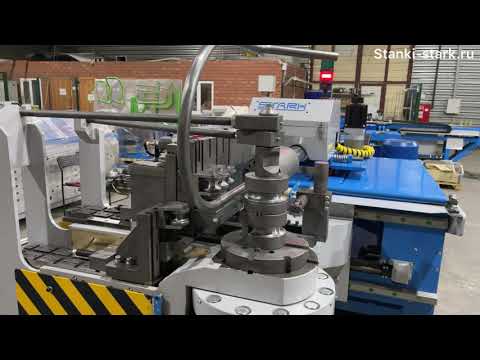

Видео:Автоматический трубогиб с ЧПУ | Что такое "проталкивание" ?Скачать

Инструкция по охране труда при работе на трубогибе (трубогибочном станке) 2020 — скачать образец

Каретка для поворота и перемещения трубы (опция ) позволяет удобно и точно позиционировать трубу для точности и повторяемости изделий.

Дорновый трубогибочный станок Cansa Makina серии СМ имеет ряд преимуществ перед аналогичным оборудованием для гибки труб.

Не смотря на невысокую стоимость, благодаря конструкции станка и качественной дорновой оснастке, на оборудовании Cansa серии CM возможно получать качественные гибы даже при гибки на минимальные радиусы.

Особенностью данного станка является наличие гидравлического контура для автоматического зажима заготовки. Гибка заготовки происходит за счет электрического двигателя. Дорн находится в одном положении, устанавливается в зависимости от радиуса гиба, диаметра трубы и толщины стенки трубы.

Станки Cansa серии CM имеют удобные упоры для быстрого и точного продольного перемещения заготовки и поворота в пространстве.

Преимущества станка Cansa Makina CM 32

Станок в базовой комплектации имеет удобные упоры не только для продольного перемещения, но и для поворота в пространстве

1. Станок имеет сенсорный дисплей и интуитивно понятный интерфейс на русском языке;
2. Максимальный диаметр трубы на станке CM 32 32×2 мм;
3. Мощность CM 32 с гидравлическим зажимом — 4,4 кВт;
4. Увеличение длины на 1 метр стоит 200 евро;
5. Скорость гиба CM 32 — 60 градусов в секунду;
6. Максимальный радиус гиба на станке СM 32 — 275 мм;
7. В комплекте со станком CM 32 идет 1 набор дорновой оснастки на выбор;

Преимущество оборудования серии CM – это высокое качество, европейские комплектующие,понятный интерфейс, быстрая смена инструмента, возможность гиба на минимальные радиусы с высокой точностью.

Основные критерии выбора

Если нужно получить большой радиус изгиба (более 5 диаметров трубы) при обработке алюминиевого профиля, швеллеров, уголков и т. п., оптимальным вариантом станет трехвалковый станок-трубогиб.

Для гибки изделий из цветного металла и нержавейки диаметром от 6 до 22 мм применяют отрезные станки и станки для формовки торцев. Такое оборудование востребовано при производстве отопительных, водо- и газонагревательных приборов, кондиционеров и компрессоров.

https://www.youtube.com/watch?v=69G0Ksjv2kE

Для создания изгиба с небольшим радиусом (менее 5 диаметров трубы) необходим станок с дорном. Стержень с гибким наконечником позволяет получить радиус изгиба от 1,5 диаметров трубы. При этом складки с внутренней стороны изделия не образуются. Обрабатывать таким способом можно профиль любой формы и материала, в том числе медь, алюминий и нержавеющую сталь.

Станки с гидроприводом имеют относительно небольшую стоимость, но скорость и точность обработки будет также невысокой

Станок-полуавтомат гнет трубу с радиусом равным радиусу гибочной головки и востребован при обработке прямоугольных и квадратных профилей, круглых труб. Он подойдет в условиях серийного производства, не требующего высокой загрузки станка, где важны высокое качество изгиба и невысокая цена оборудования.

Одноголовочные станки выполняют изгиб одного радиуса. Многоголовочные позволяют создать прямой участок между изгибами с одинаковыми или разными радиусами скругления. Оборудование оснащено проталкивателем через вальцы, благодаря которому можно создавать плавные дуги, спирали, арки большого радиуса.

На станке можно обработать трубу диаметром до 103 мм.

При повышенных требованиях к качеству применяется оснастка: гибочные головки, передний или хвостовой прижим, складкодержатель. Такие элементы изготавливаются на заказ.

Особенности станка

• Возможность гибки квадратных профилей;
• Возможность аварийной остановки работы станка;
• Система быстрой смены инструмента увеличивает производительность оборудования;
• Станок оснащен современными системами защиты, что делает работу на нем безопасной;
• Компоненты станка представлены от ведущих европейских производителей.

Компания Cansa Makina

самостоятельно изготавливает всю дорновую оснастку, благодаря чему инструмент имеет низкую стоимость и высокое качество.

Трубогиб с ЧПУ: полуавтоматические и автоматические модели

Числовое программное управление (или ЧПУ) стали устанавливать на полуавтоматические или автоматические модели трубогибов относительно недавно. С использованием этих систем гибка труб стала более точной и менее затратной с точки зрения временных ресурсов. Комплексы ЧПУ не устанавливаются на ручные модели инструментов для гибки труб.

Полуавтоматический трубогибочный станок с ЧПУ можно назвать самым распространенным типом оборудования (не считая ручных трубогибов).

Полуавтоматическим данный станок называется потому, что определенную часть операций проводит программная часть оборудования, остальные же действия предстоит выполнять оператору машины.

Полностью автоматизирован процесс именно гибки труб – наиболее сложная работа, требующая высокой точности и качества. Но работа станка предполагает постоянный контроль.

Обратите внимание! Использование полуавтоматического трубогиба с ЧПУ оправдано для небольших предприятий, не требующих очень высоких нормативов выработки и производительности.

Если средних показателей недостаточно, то рекомендуется применение автоматических станков с системой программного управления: они гораздо более функциональны. С их помощью возможно создание индивидуального проекта исполнения операции, её прокрутка в «демо-режиме» перед непосредственным исполнением.

Видео:03 Охрана труда при работе с инструментом и приспособлениямиСкачать

Инструкция по охране труда при работе на листогибочном и кромкогибочном оборудовании

1.1.

      К    самостоятельной    работе    на    листогибочном     и     кромкогибочном оборудованиии   допускаются   слесари   по   сборке   металлоконструкций   не моложе  18 лет ,  прошедшие специальное обучение  и  проверку знаний  в установленном     порядке,     имеющие     I     квалификационную     группу     по электробезопасности,    прошедшие   вводный   и   первичный   инструктаж   на рабочем месте с обучением безопасным методам и приёмам ведения работ и оказанию первой доврачебной помощи пострадавшим от несчастных случаев, стажировку и  получившие допуск  к самостоятельной  работе.     Повторный

инструктаж по охране труда проводится   не реже 1 раза в 3 месяца.

Повторная    проверка    знаний    по    безопасности    труда    и    повторный инструктаж по электробезопасности проводится не реже 1 раза в 12 месяцев.

1.2.      Соблюдать   на   территории   завода   правила   внутреннего   трудового распорядка предприятия. Быть внимательным по отношению к движущемуся

транспорту и работающим грузоподъемным машинам.

1.3.      Не включать и не останавливать машины, станки и механизмы на которых
вам не поручена администрацией (кроме аварийных случаев).

1.4.      Соблюдать  установленный   на   предприятии   режим   труда   и   отдыха. Нормальная продолжительность рабочего времени не должна превышать 40 часов в неделю. Обеденный перерыв 30 мин. Суммарное время на отдых и

естественные надобности в течение смены 48 мин.

1.5.      При работе на листогибочном и кромкогибочном оборудовании опасными и вредными      производственными  факторами,   действующими   в  процессе

работы являются:

движущиеся    машины  и     механизмы,    подвижные   части оборудования,
приспособлений и инструмента, которые могут привести к травме;

обрабатываемый        материал,    заготовки        при        неправильном        и неаккуратном   обращением с которыми, а также случайном падении могут

привести к травме;

недостаточная освещённость рабочей зоны  может привести к ухудшению
зрения;

повышенный   уровень   шума   на   рабочем   месте   может   привести   к
поражению органов слуха;

опасный   уровень   напряжения      в   электроцепи      может   привести      к
электротравме;

1.6.      Для безопасной работы на кромкогибочном оборудовании необходимо применять средства индивидуальной   защиты

Каждый рабочий должен знать и выполнять инструкцию по эксплуатации
оборудования.

https://www.youtube.com/watch?v=z63dgbULpa0

При любом перерыве в подаче электроэнергии, сжатого воздуха, падении
давления в гидро и пневмосистемах необходимо выключить оборудование.

При обнаружении на металлических частях оборудования электрического тока, ненормальной работы электродвигателя (повышенный шум и вибрация),

обрыва   заземляющего   провода   необходимо   выключить   оборудование   и

. доложить мастеру о неисправностях. Самостоятельный ремонт вышедшего из строя электрооборудования запрещается.

Каждый  работник должен  получить  противопожарный  инструктаж,  уметь пользоваться      подручными      средствами      пожаротушения.

      В      случае возникновения пожара или при обнаружении признаков горения немедленно сообщить в пожарную команду завода по тел.

…, доложить мастеру или другому    лицу    администрации    цеха    и    приступить    к    пожаротушению имеющимися    средствами    (огнетушитель,    песок,     и    другим    пожарным

инвентарем).

Немедленно   известить   своего   непосредственного   или   вышестоящего руководителя о любой ситуации, угрожающей жизни  и здоровью людей,  о каждом несчастном случае, происшедшем на производстве, или об ухудшении состояния своего здоровья. Оказать пострадавшим при травмирование или

внезапном заболевании первую доврачебную помощь.

При    обнаружении    каких-либо    недостатков    на    рабочем    месте    или неисправностей     оборудования,     грузоподъемных     машин,     инструментов, приспособлений, сообщить мастеру или руководителю работ. Самостоятельно устранять какие-либо неисправности, если такая работа не входит в круг ваших

обязанностей запрещается.

Соблюдать правила личной гигиены, перед едой мыть руки с мылом, не принимать пищу на рабочем месте, а использовать для этой цели специальное помещение. Носить на работе исправную и чистую не промасленную одежду и

обувь.

Каждый   рабочий   обязан   хорошо   знать   и   неуклонно   выполнять   все
требования, изложенные в настоящей инструкции.

Лица,    нарушившие   настоящую   инструкцию,    несут   ответственность   в
соответствии с законодательством Российской Федерации.

Требования охраны труда перед началом работы

2.1.      Надеть    чистые    и    исправные,    полагающиеся    по    нормам    средства
индивидуальной защиты (СИЗ).

Защитные очки должны быть подобраны по размеру, стекла не должны вываливаться, не иметь трещин, сколов, царапин, быть чистыми, обеспечивать хорошую видимость,. Натяжением наголовной ленты обеспечить плотное прилегание очков к лицу.

2.2.      Проверить состояние рабочего места: на полу не должно быть обрезков материала и других посторонних предметов. Убрать всё, что может помешать

работе, пол должен быть исправным и не скользким.

Внешним осмотром проверить исправность защитного заземления, смазку
трущихся частей.

Отрегулировать   местное   освещение   так,   чтобы   рабочая   зона   была
достаточно освещена и свет не слепил глаза.

Перед    пуском    (включением)    оборудования    убедиться    в    отсутствии посторонних лиц, а также посторонних предметов в рабочей зоне или на

вращающихся частях.

Приступая к работе на кромкогибочных станках необходимо проверить:

наличие и исправность ограждения противовеса, и надёжность закрепления
на нем груза;

действия ограничителя движения противовеса;

действия органов управления;

работу оборудования на холостом ходу.

2.7.      Приступая к работе на листогибочных станках необходимо проверить:

уровень масла по маслоуказателю, если требуется, то добавить масла в
бак гидроагрегата (масло индустриальное 30 ГОСТ 28799-88);

смазку станка и если нужно произвести её;

срабатывание аварийной кнопки «Стоп общий».

Запрещается включать электродвигатели при уровне масла в баке менее
нижнего уровня маслоуказателя.

Принять оборудование и рабочее место от сменщика (мастера) в чистом состоянии,    ознакомится    с    имеющимися    неполадками    оборудования    в

предыдущей смене и с мерами, принятыми для их устранения.

https://www.youtube.com/watch?v=o0pziLKMhJ8

Обо  всех  неисправностях  в  работе  листогибочного  и   кромкогибочного станка   доложить   мастеру   и   без   его   указаний   к   работе   не   приступать.

Самостоятельно устранять неисправности запрещается.

Требования охраны труда во время работы

3.1.      Будьте внимательны, не отвлекайтесь на посторонние дела и разговоры и не
отвлекайте других.

3.2.      Следить за чистотой и порядком на рабочем месте, не загромождать проходы
и проезды, не допускать скопления заготовок и обрезков у оборудования.

Работать   только   на   технически   исправном   оборудовании.   Работа   на
неисправном оборудовании запрещается.

Работать только на том оборудовании, к которому допущены, и выполнять ту
работу, которая поручена администрацией.

Не допускать на свое рабочее место лиц, не имеющих отношения к данной работе.   Без  разрешения  мастера  не доверять  работающее  оборудование

другому рабочему.

Во время работы не опирайтесь на оборудование и не позволяйте делать это
другим.

При   гибке  на  гибочном  оборудовании   металла  (заготовок)  имеющих  на
поверхности ржавчину или окалину, необходимо работать в защитных очках.

Необходимо соблюдать допустимые нормы подъёма тяжестей. Для мужчин постоянно — 15 кг, до 2 раз в час — 30 кг. Для женщин постоянно — 7 кг, до 2 раз в час — 10 кг. Установку более тяжелых деталей производить с напарником,

при этом обязательно согласовывать свои действия с ним.

Пуск гибочных станков на рабочий ход должен производиться при условии тщательной    проверки    отсутствия    в    зоне    противовеса    (опасной    зоне)

посторонних лиц и посторонних предметов на обрабатываемых заготовках.

Во время работы на гибочных станках запрещается:

вводить руки в зону между (ползуном)  прижимной балкой и гибочным
ножом;

производить переустановку листа;

производить перенастройку хода прижимной и гибочной балок и ножа;

производить гибку металла, если толщина его больше, чем указано в
паспорте станка;

3.11.5. производить    гибку    профилей    из    узких    полос    без    применения соответствующих позиционных приспособлений для удержания полос в

рабочей зоне;

3.11.6. производить  регулировку упоров,  уборку,   смазку узлов  и  механизмов
станка.

Не допускается работа на гибочных станках при опережении одного конца
или неравномерном (рывками) перемещении ползуна (прижимной балки).

При работе на кромкогибочном станке необходимо находиться сбоку от
поворотной балки.

3.14.    Выключить вводный выключатель и запереть его при;
3.14.1   обнаружении неисправности в работе узлов и механизмов;

срабатывании предохранительных и блокирующих средств;

временном прекращении подачи электроэнергии, сжатого воздуха;

временном и полном прекращении работы;

уходе от машины даже на короткое время;

обтирке, чистке и смазке узлов и механизмов;

подтягивании болтов, гаек и других крепежных деталей;

обнаружении брака в изделиях и нарушении технологического процесса.

Требования охраны труда в аварийных ситуациях

4.1 При возникновении неисправностей оборудования (отказ в работе, постороннем шуме и стуке, возникновении поломок, угрожающих аварией, прекращение подачи электроэнергии, появлении постороннего запаха) необходимо прекратить эксплуатацию оборудования, выключить его. Необходимо оповестить об опасности окружающих людей и непосредственного руководителя работ.

4.2. При пожаре или обнаружении признаков горения немедленно сообщить в пожарную команду по телефону …., сообщить мастеру  или вышестоящему руководителю и приступить к тушению пожара имеющимися средствами пожаротушения.  При необходимости вызвать городскую пожарную службу по телефону 112, организовать встречу пожарной команды.

  4.3. При несчастном случае с Вами или другим работником прекратить работу, поставить в известность мастера оказать первую доврачебную помощь пострадавшим и  обратиться в здравпункт лично или позвонить по  телефону …..

       Обеспечить сохранность обстановки аварии или несчастного случая, если это не представляет опасности для жизни и здоровья людей и не приведет к осложнению аварийной обстановки. При необходимости вызовите скорую медицинскую помощь по телефону 112.

   4.4 При   аварии   систем   водоснабжения,   отопления   и   т.д.   препятствующих выполнению технологических операций,   прекратить  работу до ликвидации

аварии и её последствий.

Требования охраны труда по окончанию работы

5.1.      Установить ползун (прижимную балку) в нижнее положение.     Выключить вводный  выключатель оборудования  к питающей  сети     и запереть его в

выключенном положении, ключ передать мастеру.

https://www.youtube.com/watch?v=qXYH0cUHGpc

Привести в порядок рабочее место: убрать инструмент и приспособления в отведённое место, убрать отходы производства (ветошь, металл, опилки) в

установленную тару, согласно маркировки и сдать его сменщику или мастеру.

Сообщить мастеру и своему сменщику о всех замечаниях во время работы
и устраненных недостатках на данном рабочем месте и в оборудовании.

Убрать спецодежду в специально отведённое место. Вымыть руки и лицо с
мылом или принять душ.

4. ТРЕБОВАНИЯ ОХРАНЫ ТРУДА В АВАРИЙНЫХ СИТУАЦИЯХ

4.1. При возникновении поломки оборудования, угрожающей аварией на рабочем месте: прекратить его эксплуатацию, а также подачу к нему электроэнергии, газа, воды, сырья, продукта и т.п.; доложить о принятых мерах непосредственному руководителю (лицу, ответственному за безопасную эксплуатацию оборудования) и действовать в соответствии с полученными указаниями. 4.2.

В аварийной обстановке: оповестить об опасности окружающих людей, доложить непосредственному руководителю о случившемся и действовать в соответствии с планом ликвидации аварий. 4.3.

Немедленно отключить оборудование в случае: — прекращении подачи электроэнергии; — травмоопасной ситуации (попадании рук, ног, одежды в движущиеся элементы машины); — попадании посторонних предметов в оборудование; — плохом закреплении высечного ножа; — неисправности оборудования, предохранительных, оградительных, блокировочных, пусковых, включающих и т.д.

устройств; — неравномерном движении поршня гидроцилиндра. 4.4. Если на металлических частях оборудования обнаружено напряжение (ощущение тока), электродвигатель, работая, гудит, заземляющий провод оборван, оборудование немедленно отключить, доложить мастеру о неисправности электрооборудования и без его указания к работе не приступать. 4.5.

В случае возгорания следует отключить электроэнергию, вызвать пожарную охрану по телефону 101, сообщить о случившемся руководству предприятия, принять меры к тушению пожара. 4.6. При прекращении подачи электроэнергии и возникновении вибрации или повышенного уровня шума отключить оборудование. 4.7.

При несчастном случае необходимо оказать пострадавшему первую помощь, при необходимости вызвать скорую медицинскую помощь по телефону 103, сообщить своему непосредственному руководителю и сохранить без изменений обстановку на рабочем месте до расследования, если она не создаст угрозу для работающих и не приведет к аварии 4.8. При наличии ран необходимо наложить повязку, при артериальном кровотечении — наложить жгут.

4.9. В случае обнаружения какой-либо неисправности, нарушающей нормальный режим работы, ее необходимо остановить. Обо всех замеченных недостатках руководство предприятия (или старшего по смене) поставить в известность.

Назначение станка

Обыкновенные и профильные трубы, которые гнутся на станке, используются в разных областях:

• Для выполнения каркасных конструкций в строительстве.
• Для монтажа трубопроводов различной конфигурации.
• Для устройства ограждений.
• В автомобильной и мебельной сфере.
• Для изготовления декоративных элементов интерьера.

Монтаж трубопроводной конструкции может быть произведен с помощью фитингов, соединяющих участки коммуникации.

Но узел, полученный стыковкой двух труб, считается ненадежным, и риск появления течи увеличивается пропорционально числу этих узлов.

В связи с этим намного лучше изогнуть трубу под требуемым углом, не нарушая ее целостности, для чего и используется трубогиб. Привод бывает гидравлическим или электромеханическим. При необходимости станок можно сделать собственноручно.

Тои р-15-050-97

Инструкция вводится в действие
с 01.01.1998 г.

1. Общие требования безопасности

1.1. К самостоятельной работе на металлорежущих и заточных станках с сухими абразивными кругами допускаются лица, прошедшие медицинское освидетельствование, а также обучение и инструктаж по правилам эксплуатации и техники безопасности, сдавшие экзамены и получившие соответствующие удостоверения.

1.2. При переводе на работу с использованием нового оборудования рабочий обязан ознакомиться с конструкцией, методами безопасной работы на нем и пройти дополнительный инструктаж по охране труда.

1.3. Рабочие должны работать в спецодежде, спецобуви, а также пользоваться, при необходимости, защитными приспособлениями (очки и т.п.), одежда должна быть застегнута на все пуговицы. Кроме того, должны работать в головном уборе, полностью закрывающем волосы. Работать на станках в обуви легкого типа (сандалиях, босоножках, тапочках и т.д.) запрещается.

1.4. Рабочие станочники обязаны содержать в исправности и чистоте оборудование, инструмент и рабочее место, а работу выполнять, стоя на деревянных решетках.

2. Требования безопасности перед началом работы

2.1. Проверить наличие и исправность ограждений в опасных местах, а также заземление и зануление станков.

2.2. Проверить наличие необходимого инструмента, приспособлений, их исправность.

2.3. Проверить станки на холостом ходу, при этом убедиться в исправности:

2.3.1. органов управления электрических кнопочных устройств, тормозов, фиксации рычагов включения и переключения, исключающих возможность самопроизвольного переключения с холостого хода на рабочий;

2.3.2. убедиться в том, что системы смазки и охлаждения работают бесперебойно.

2.4. При установке режущего и сверлильного инструмента проверить:

2.4.1. правильность заточки инструмента для обработки данного материала;

2.4.2. прочность крепления оправки и фрезы;

2.4.3. крепление сверла в патроне и правильность центрирования его с осью шпинделя станка. Применять сверла с правильной заточкой.

2.5. Надежно и прочно закреплять обрабатываемые материалы и заготовки на станках, пользуясь при этом безопасными приспособлениями.

2.6. Перед началом работы станочник обязан:

2.6.1. проверить исправность станка, инструментов и вспомогательных приспособлений;

2.6.2. проверить наличие и исправность ограждений, заземляющих и зануляющих устройств.

5. Требования безопасности по окончании работы

5.1. Выключить станок и электродвигатель.

5.2. Привести в порядок рабочее место: убрать стружку со станка, инструмент и приспособления, сложить в отведенное место, аккуратно сложить готовые детали, заготовки.

5.3. Использованные обтирочные материалы необходимо убрать в специальные ящики.

5.4. Смазать трущиеся части станка.

5.5. При сдаче смены сообщить сменщику или руководителю о замеченных неисправностях станка.

Сферы использования и особенности обслуживания

Более всего трубогибы распространены в строительной и жилищно-коммунальной отрасли. Менее активно оборудование используется в автомобилестроении и нефтехимической отрасли. Трубогибочные станки незаменимы при создании гидравлических и пневматических трубопроводных конструкций. Эксплуатационная сфера станков очень широка, поэтому востребованы они всюду.

Согнутые трубы используются также при изготовлении:

• Спортивного инвентаря.
• Элементов дизайнерских решений в жилых помещениях.
• При монтаже перил, оград, лестниц, прочего.
• При изготовлении стульев и прочих элементов мебели.

Оператор станка должен иметь представление обо всех нюансах гибки. Ежемесячно производится профилактическая чистка, осмотр главных рабочих частей и профилактика, включающая смазку и регулировку рабочих элементов. Также производится замена масла в насосе, а масло выбирается высококачественное. Покупать запчасти рекомендуется у проверенного поставщика.

Обзор документа

Разработан профстандарт «Трубогибщик судовой».

Он содержит описание трудовых функций, требования к образованию и обучению, к опыту практической работы, особые условия допуска к исполнению обязанностей, возможные наименования должностей, профессий.

https://www.youtube.com/watch?v=lMzo_a6SDDQ

Цель деятельности — придание требуемой конфигурации трубам из различных марок сталей и сплавов вручную и на трубогибочных станках, прессах при постройке и ремонте судов и плавучих сооружений.

Общие требования охраны труда

1.1.

К самостоятельной работе на листогибочном и кромкогибочном оборудованиии допускаются слесари по сборке металлоконструкций не моложе 18 лет , прошедшие специальное обучение и проверку знаний в установленном порядке, имеющие I квалификационную группу по электробезопасности, прошедшие вводный и первичный инструктаж на рабочем месте с обучением безопасным методам и приёмам ведения работ и оказанию первой доврачебной помощи пострадавшим от несчастных случаев, стажировку и получившие допуск к самостоятельной работе. Повторный

инструктаж по охране труда проводится не реже 1 раза в 3 месяца.

Повторная проверка знаний по безопасности труда и повторный инструктаж по электробезопасности проводится не реже 1 раза в 12 месяцев.

1.2. Соблюдать на территории завода правила внутреннего трудового распорядка предприятия. Быть внимательным по отношению к движущемуся

транспорту и работающим грузоподъемным машинам.

1.3. Не включать и не останавливать машины, станки и механизмы на которых
вам не поручена администрацией (кроме аварийных случаев).

1.4. Соблюдать установленный на предприятии режим труда и отдыха. Нормальная продолжительность рабочего времени не должна превышать 40 часов в неделю. Обеденный перерыв 30 мин. Суммарное время на отдых и

естественные надобности в течение смены 48 мин.

Видео:День глазами инженера по охране трудаСкачать

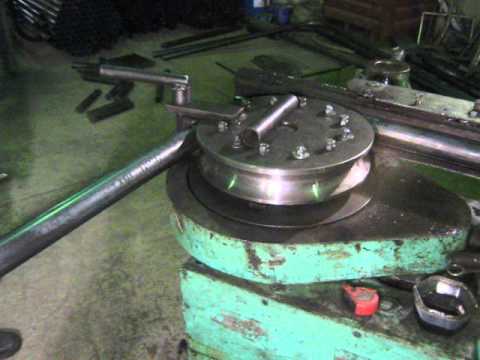

Работа на трубогибочном станке

Настоящая инструкция разработана с учетом требований законодательных и иных нормативных правовых актов, содержащих государственные нормативные требования охраны труда, а также межотраслевых правил по охране труда и предназначена для работы на трубогибе (трубогибочном станке) согласно профессии и квалификации работника с учетом условий его работы в конкретной организации – _____________________.

1. ОБЩИЕ ТРЕБОВАНИЯ ОХРАНЫ ТРУДА

1.1. Настоящая Инструкция предусматривает основные требования по охране труда при работе на высокочастотном трубогибочном станке. 1.2.

К работе на высокочастотном трубогибочном станке допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, вводный и первичный на рабочем месте инструктажи по охране труда, обучение безопасным методам труда, стажировку на рабочем месте и проверку знаний требований охраны труда. 1.3.

На работника при работе на высокочастотном трубогибочном станке могут воздействовать следующие опасные и вредные производственные факторы: — движущиеся машины и механизмы; — опасный уровень напряжения в электрической цепи, замыкание которой может произойти через тело человека; — повышенный уровень шума и вибрации; — повышенная запылённость в воздухе рабочей зоны; — вредные вещества в воздухе рабочей зоны; — острые кромки, заусенцы и неровности поверхностей оборудования, инвентаря; — пожаровзрывоопасность. 1.4. Работник обязан извещать своего непосредственного руководителя о любой ситуации, угрожающей жизни и здоровью людей, о каждом несчастном случае, происшедшем на производстве, об ухудшении состояния своего здоровья, в том числе о проявлении признаков острого заболевания. 1.5. При работе на высокочастотном трубогибочном станке следует: — оставлять верхнюю одежду, обувь, головной убор, личные вещи в гардеробной; — перед началом работы мыть руки с мылом, надевать чистую спецодежду; — работать в чистой спецодежде, менять ее по мере загрязнения; — после посещения туалета мыть руки с мылом; — не принимать пищу на рабочем месте. 1.6. При работе на высокочастотном трубогибочном станке работник обеспечивается спецодеждой и спецобувью в соответствии с действующими нормами. 1.7. При работе на высокочастотном трубогибочном станке необходимо знать и строго соблюдать требования по охране труда, пожарной безопасности, производственной санитарии. 1.8. Погрузочно-разгрузочные работы должны выполняться в соответствии с требованиями инструкции по охране труда при погрузочно-разгрузочных работах и размещении грузов. 1.9. При проведении работ должны выполняться требования пожарной безопасности. 1.10. Присутствие посторонних лиц в рабочем пространстве оборудования во время его наладки не допускается. 1.11. Работа должна проводиться в соответствии с технической документацией организации — разработчика технологического процесса. 1.12. Запрещается подходить к действующим станкам, установкам, машинам, на которых работают другие рабочие, и отвлекать их посторонними разговорами, включать или выключать (кроме аварийных случаев) оборудование, транспортные и грузоподъемные механизмы, работа на которых не поручена, заходить за ограждения опасных зон, в зоны технологических проходов. 1.13. При работе на высокочастотном трубогибочном станке работник должен иметь соответствующую группу по электробезопасности. 1.14. При работе на высокочастотном трубогибочном станке необходимо: — знать устройство высокочастотного трубогибочного станка; — соблюдать правила внутреннего трудового распорядка и установленный режим труда и отдыха; — выполнять работу, входящую в его обязанности или порученную администрацией, при условии, что он обучен правилам безопасного выполнения этой работы; — применять безопасные приемы выполнения работ; — уметь оказывать первую помощь пострадавшим; — знать место нахождения и уметь применять первичные средства пожаротушения. 1.15. Запрещается загромождать проходы, проезды, рабочие места, подходы к щитам с противопожарным инвентарем, пожарным кранам и общему рубильнику. 1.16. Пролитые на пол смывочно-смазочные вещества, воду и т.п. немедленно вытереть. 1.17. Обтирочные материалы, пропитанные маслом, краской, растворителем, складывать в плотно закрывающиеся металлические ящики. 1.18. Запрещается разбрасывать эти материалы, по окончании смены их следует удалить из помещения. 1.19. Горюче-смазочные и легковоспламеняющиеся жидкости хранить только в плотно закрывающейся металлической таре (ящике) или шкафу в количестве, не превышающем сменную норму. Запрещается оставлять ГЖ и ЛВЖ в проходах, проездах и рабочей зоне оборудования. 1.20. Запрещается ремонтировать оборудование, исправлять электрооборудование и электросеть персоналу, не имеющему допуска к этим работам, работать около неогражденных токоведущих частей, прикасаться к электропроводам, арматуре общего освещения, открывать дверцы электрошкафов, ограждения рубильников, щитов и пультов управления. 1.21. Запрещается применять для мытья рук смазочно-смывочные вещества. 1.22. Принимать пищу разрешается только в специально отведенных для этой цели местах. 1.23. Курить следует только в специально отведенных и оборудованных для этого местах. Запрещается употребление спиртных напитков и появление на работе в нетрезвом состоянии, в состоянии наркотического или токсического опьянения.

1.24. За невыполнение данной инструкции виновные привлекаются к ответственности согласно действующему законодательству Российской Федерации.

🎬 Видео

Учебный фильм Охрана труда при эксплуатации электроустановокСкачать

ТЕХНИКА БЕЗОПАСНОСТИ. Вид Грубейшего Нарушения ТРЕБОВАНИЙ ТБ при работе на СТАНКАХ.Скачать

3. Охрана труда при работе с ручным электроинструментомСкачать

Дорновый трубогиб, гибка трубы D 25 стенка 1,5 мм. Трубогибочный станок дорновый.Скачать

Трубогибочный станок с ЧПУ SOCO SB-90AUTO. Бюджетный трубогиб с дорном для гибки труб.Скачать

Электробезопасность. Выпуск 5. Правила по охране труда при эксплуатации электроустановок.Скачать

трубогиб с дорном (работа) www.utehm.ru.ruСкачать

Правила охраны труда на предприятии SintecСкачать

Трубогиб УГС-6/1А - гибка профильных трубСкачать

Ручной дорновый трубогиб PARTNER - пространственная гибка трубы с поэтапным объяснениемСкачать

Как работать на токарном станке по металлу Охрана труда на производстве. Техника безопасностиСкачать

Электробезопасность Правила по Охране Труда при Эксплуатации Электроустановок 2023Скачать

Супер трубогиб ЧПУ! Трубогиб с проталкиванием STARKСкачать

Правила Техники безопасности при работе на токарном станке.Скачать

Инструкция по Охране труда для электросварщиковСкачать

Техника безопасности при работе на наждакеСкачать
