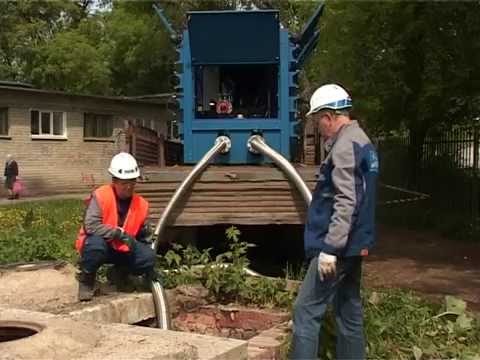

Видео:Организация безопасного проведения работ по гидравлическому испытанию трубопроводов и оборудования.Скачать

Акт опрессовки системы отопления

Акт опрессовки системы отопления – важный документ, который является результатом проведения гидравлических испытательных работ и гарантией нормального функционирования одной из основных систем жизнеобеспечения россиян в холодное время года.

Файлы:

Скачать пустой бланк акта опрессовки системы отопления .doc
Скачать образец акта опрессовки системы отопления .doc

В каких случаях составляется

Акт обязателен при:

Вводе в эксплуатацию нового оборудования. Акт будет подтверждением того, что каждый элемент находится на своем месте, монтаж произведен ответственно, система работает.
Наступлении отопительного сезона. После летнего перерыва в работе трубы могли выйти из строя. После проверки их пропускной способности и составляется акт.
Уже проведенных ремонтных работах.
Возникновении купированных аварийных ситуаций на трубопроводе. Специалисты таким образом выявляют объем необходимых работ, слабые места существующей отопительной сети.

Для бесперебойной работы системы отопления необходимы контрольные профилактические проверки, достоверная информация о качественном функционировании системы при запуске.

Кто производит

Самостоятельно частные лица опрессовку системы отопления никогда не проводят, так как это сопряжено с риском для здоровья. Для проведения опрессовки нужны специфические навыки и знания.

Поэтому для осуществления проверки отопления обращаются в специализированные организации. Это может быть теплоснабжающая компания. Также имеет право проводить такие работы обслуживающая компания, если в ее штате есть специалист с подходящим образованием и навыками.

Суть и виды опрессовки

Сейчас отопление чаще всего осуществляется системой «водяного контура». При этом нагретая вода циркулирует по трудам, сообщая свою тепловую энергию в помещения. Недопустимы протечки, трубопровод для нормальной работы должен быть полностью герметичен. Опрессовка же специально создает в трубе объем больше нормального.

Когда это производится с помощью воздуха – это называется пневмоопрессовкой.

Когда с помощью воды, то гидроопрессовкой. Последний способ считается более безопасным и поэтому более популярен. По этой причине в качестве бланка приведен пример гидроопрессовки.

При испытаниях рекомендуется не превышать давление внутри трубы более чем 15 мПа. Если речь идет о поднятии давления с помощью воды, то здесь есть ограничения. Максимально возможное давление не должно превышать обычно рабочее более чем на 30%.

В многоэтажных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность затопления. Но тогда возникает уровень риска и все жильцы должны быть уведомлены о проводимых испытаниях.

Процесс работы несложный, но многоэтапный. Алгоритм выглядит так:

Происходит подготовка необходимых материалов и оборудования.
Слив жидкости, которая была в отопительной системе ранее.
Закачивание новой.
Создание максимально возможного проверочного давления.
Снятие контрольных замеров через 10 минут.
Промывка, регулировка отопительной системы до нормальных показателей давления внутри.
Документальное оформление проведенных работ, формирование отчетов и актов.

Но так список процедур выглядит только в случае, если никаких «тонких мест» в системе отопления нет и, соответственно, герметичность в ней не нарушается.

Если же давление быстро падает, не держится, значит, система нуждается в проведении ремонтных работ. В такой ситуации специалист выполняет нужные действия (замена трубы, герметизация соединений, прочистка и пр.

), а потом начинает опрессовку с самого начала. Только выдержавшая испытание система отопления бывает допущена к отопительному сезону.

https://www.youtube.com/watch?v=F3rskRsay_I

Важный нюанс! Опрессовка должна производиться после чистки и промывки труб. Иначе соляные и другие отложения внутри их могут замаскировать возможные внешние повреждения и прорывы.

Если на внутренней поверхности есть отложения порядка 1 см, то это снижает общую теплоотдачу и КПД на 15 и более процентов от общих показателей. Для документального подтверждения прочистки тоже составляется специальный акт.

Является ли бумага обязательной

Приведенные бланк и образец являются примером, рекомендуемой формой для составления акта, но никак не обязательным для всех документом. Возможно, в некоторых случаях более удобными будут другие варианты фиксации проводимых работ по проверке коммунальных систем. К слову, также, путем гидравлического испытания, проверяется система горячего водоснабжения.

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим.

В основной части акта указываются:

Город.
Число подписания акта (и самой опрессовки).
Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
До каких показателей было поднято давление в системе , указываются кгс/см2.
До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

Абонента.
Теплоснабжающей организации.
Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

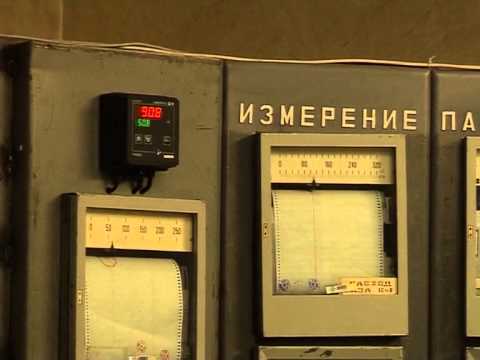

Видео:Гидравлическое испытание напорного трубопровода (Полиэтиленовые трубы)Скачать

Акт проведения гидравлических испытаний системы отопления

Статья акутальна на: Февраль 2021 г.

Как составить акт опрессовки системы отопления – правила оформления бланка

После завершения работ, связанных с опрессовкой отопительной системы, составляется специальный документ, подтверждающий, что теплоснабжающая конструкция готова к зиме. Для этого предусмотрен специальный бланк. Называется он акт опрессовки системы отопления.

Основная задача данного вида сантехнических работ – это испытание качества сборки трубопровода, определение насколько он готов к эксплуатации, проверка герметичности всех мест соединений. При выявлении дефектов, которые не были видны при внешнем осмотре, их следует устранить.

Это важно знать: Чем грозит долг за ЖКХ: последствия

Опрессовка считается важным этапом обустройства теплоснабжения в зданиях самого разного назначения.

https://www.youtube.com/watch?v=XUCuM6YrlsE

Эту работу выполняют в определенных ситуациях:

до начала осеннее — зимнего сезона;
после окончания монтажа нового отопительного контура;
когда завершен ремонт или реконструкция всей теплотрассы или ее участка;
после строительных работ, проводимых в здании.

Виды опрессовки

Данный процесс — это испытание системы, подающей тепло, которое предусматривает повышение давления в трубопроводе методом нагнетания воздуха или жидкости, при этом различают:

Гидравлическую опрессовку, производимую с применением насосов, подающих в систему воду. В результате получают информацию относительно ее прочности.
Пневматическую опрессовку, позволяющую оценить герметичность мест соединений конструкции в целом. Ее выполняют с использованием электрических или ручных насосов, нагнетающих воздух в трубы.

Наиболее опасным из них считается пневматическое испытание и это обстоятельство нужно учитывать, поскольку нагнетаемый воздух при наличии любых повреждений не только начнет быстро выходить, но и возникнет вероятность появления порывов. Специалисты советуют не превышать давление подаваемого воздуха свыше 0,15 мПа.

Последовательность опрессовки системы отопления

Данный вид работ необходимо планировать заранее и поэтому перед их проведением составляется соответствующая документация:

Наряд – допуск, подписанный ответственным лицом организации, обслуживающей теплосети.
Схему участков теплотрассы, где будет проведена проверка, с указанием мест выпуска давления.
Список сотрудников, допущенных к проведению испытаний, включая ответственное должностное лицо.
Схему нахождения специалистов на проверяемом участке с указанием средств, обеспечивающих связь между ними.
Описание методики выполнения испытаний и обработки полученных данных.

Перед тем, как запустить насосное оборудование, производят визуальный осмотр соединений и состояния, в котором находятся запорные вентили. Также с целью изоляции системы обогрева от водоснабжающего трубопровода устанавливают заглушки.

Потом, согласно процедуре, отключают нагревательный котел и расширительный бачок, не чаще одного раза в течение 4 – 6 лет делают промывку труб от отложений и мусора.

Эту процедуру следует выполнять, иначе по причине наличия на внутренней поверхности трубопровода толстого слоя налета значительно снижается его теплопроводность.

Промывку осуществляют разными способами в зависимости от технического состояния отопительной конструкции.

При проведении гидроопрессовки промытую систему заполняют водой, после чего подключают к сливному крану компрессор. Давление поднимают до требуемого значения и наблюдают за показателями на манометре.

Когда отсутствуют в трубах слабые места, которые обычно тут же дают течь, на приборе не будет замечено значительных колебаний давления.

В случае сильного падения этого показателя следует отыскать место протечки, что нетрудно сделать.

Пневмоопрессовку выполняют при помощи специального насоса. Чтобы легче отыскать дефекты в местах соединений, на них нужно перед испытаниями нанести мыльный раствор. Насос подсоединяют к системе и в трубы нагнетают воздух. Последующие действия аналогичны тем, что и при проведении гидроопрессовки. При этом необходимо помнить о соблюдении техники безопасности.

Когда обнаружены порывы или непрочность соединений, дефекты следует устранить и затем вновь провести проверку. Данную процедуру повторяют до тех пор, пока система не станет абсолютно герметичной.

Это важно знать: Оплатить водоснабжение и отопление по лицевому счету

Опрессовка производится силами специалистов организаций, у которых имеется доступ, соответствующие знания и навыки. Они должны уметь соблюдать последовательность рабочих мероприятий при условии обеспечения безопасности. В завершение заполняют бланк акта опрессовки системы отопления.

Документальное оформление выполненной работы — акт

Акт опрессовки является официальным документом, имеющим юридическую силу, подтверждающим, что:

испытания проведены в полном объеме согласно программе, разработанной инженером, в соответствии с действующими нормативами;
теплоснабжающая система находится в рабочем состоянии и подготовлена к эксплуатации;
в случае аварийной ситуации во время отопительного периода ответственность за нее будет нести одна из сторон или обе, а виновник возместит ущерб.

В форме акта на гидравлические испытания системы отопления имеются графы, которые заполняют полностью и максимально точно.

название проверяемого объекта;
дату и время проведения опрессовки;
тестируемый участок, которым может быть, например, тепломагистраль или отдельный узел;
используемые приборы;
результаты визуального осмотра соединений, швов и т.д.;
величину рабочего давления и нагрузки на систему и продолжительность испытаний;
значения на манометре в конце проверки;
величину падения давления;
информацию о ликвидации протечек и иных дефектов;
заключение о том, что система готова к эксплуатации;
подписи уполномоченных лиц.

Акт опрессовки теплотрассы подписывают в день, когда система тестировалась. Этот документ должны завизировать ответственные лица предприятия, проводившего работу, а также органа технадзора и управляющей компании.

ОЗП 2018/2019

Гидравлические испытания — это вид неразрушающего контроля прочности/плотности оборудования. Проводится путем создания избыточного давления водой.

https://www.youtube.com/watch?v=jrdBPiHZJYw

Периодичность гидравлического испытания для теплоустановок и тепловых сетей 1 год.

Гидравлическим испытаниям у потребителей тепловой энергии подвергаются:

тепловые сети
тепловые пункты
системы отопления
системы теплоснабжения калориферов и сами калориферы
теплообменники ГВС/отопления

Гидравлические испытания тепловых сетей

В случаях, когда теплоснабжение объекта осуществляется от тепловых сетей РУП «Минскэнерго» или УП «Минсккомунтеплосети», акты выдают вышеперечисленные организации.

Обращайте внимание на заполнение акта, характеристики тепловых сетей (длинна, диаметр, точка подключения), указанные в акте гидравлических испытаний должны соответствовать сетям на балансе потребителя согласно акту разграничения балансовой принадлежности тепловые сетей

Гидравлические испытания внутренних систем теплопотребления

Теплообменники, будь то системы ГВС или отопления должны подвергаться опресовке давлением указанным в паспорте, но не ниже 1 МПа. Зачастую их испытывают на 12,5 ата или 16 ата.

Систему отопления испытывают на на давление 1,25 рабочего но не ниже 0,6МПа (6 ата) для систем отопления с чугунными отопительными приборами. системы отопления с панельного и конвекторного отопления испытываются на 1МПа (10 ата).
