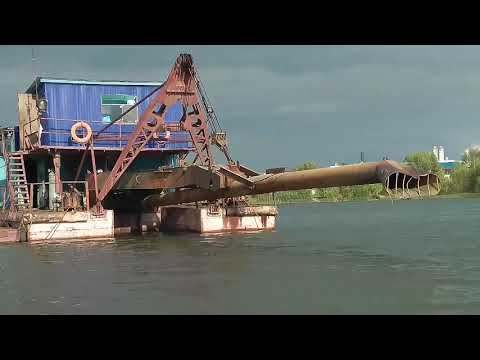

Видео:Земснаряд в работе. Запуск, работа, обстановка на карте. 20м. Dredger machine.#4Скачать

Всн 214-93 нормы проектирования и производства гидромеханизированных работ в транспортном строительстве, всн от 28 января 1993 года №214-93

ВСН 214-93

Дата введения 1993-10-01

РАЗРАБОТАНЫ Акционернымобществом Научно-исследовательский институт транспортногостроительства (АО ЦНИИС) — действительным членом Академиитранспорта А.А.Цернантом, канд. техн. наук Н.А.Ефремовым,Акционерным обществом Мосгипротранс — С.Н.Махлисом.

ВНЕСЕНЫ Акционернымобществом Научно-исследовательский институт транспортногостроительства (АО ЦНИИС).

ПОДГОТОВЛЕНЫ КУТВЕРЖДЕНИЮ научно-техническим центром корпорации «Трансстрой».

РАССМОТРЕНЫ Министерствомохраны окружающей среды и природных ресурсов Российской Федерации(Минприроды России).

СОГЛАСОВАНЫ Всероссийскимэкологическим центром.

УТВЕРЖДЕНЫГосударственной корпорацией «Трансстрой» N МО-19 от 28.01.93 г.

1.ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие Нормыраспространяются на проектирование и производствогидромеханизированных земляных работ в транспортномстроительстве.

1.2. Средствагидромеханизации применяют в транспортном строительстве при намывенасыпей земляного полотна железных и автомобильных дорог и другихземляных сооружений (регуляционных сооружений, дамб и др.

);разработке выемок под земляное полотно; разработке грунта пристроительстве судоходных каналов; намыве земляного полотна подвторой путь; намыве насыпей на болотах; добыче дренирующего грунта,путевого балласта и инертных материалов.

1.3.

Возможность ицелесообразность выполнения земляных работ средствамигидромеханизации определяют следующие условия:

наличие грунтов, годныхдля возведения земляного полотна и поддающихся разработке,транспортированию и укладке средствами гидромеханизации;

наличие источников воды сдебитом, достаточным для обеспечения технологического процессагидромеханизации при прямом и обратном водоснабжении;

местные условия,определяющие технико-экономическую целесообразность применениясредств гидромеханизации (качество грунтов, источникэлектроэнергии, дальность транспортирования пульпы и воды,сосредоточенность объемов земляных работ, соотношение вскрыши кполезной толще, требования охраны окружающей природы и др.)

1.4. В зависимости отместных условий возможны следующие схемы водоснабжения:использование поверхностных источников с регулированием или безрегулирования стока; использование подземных вод (кроменапорных).

Вобоих случаях применяют схемы прямого и оборотноговодоснабжения.

1.5. Грунты, приведенныев Сборнике 1 СНиР-91 для сооружения транспортных объектов способомгидромеханизации, должны удовлетворять требованиям СНиП2.05.02-85 и СН449-72.

1.6. Возведениетранспортных сооружений способом гидромеханизации должноосуществляться по проекту производства работ (ППР), составленномусогласно требованиям СНиП3.01.01-85, СНиП3.02.01-87, СНиП2.05.02-85, СНиПIII-4-80* и СН449-72 (приложение 1).

1.7. При разработкепроекта производства работ, составляемого строительнымиорганизациями или (по их заказу) специализированными проектнымиорганизациями, должны быть сохранены проектные решенияутвержденного ТЭО (ТЭР), проекта (рабочего проекта).

При наличии особо сложныхусловий производства земляных работ (в экстремальныхприродно-географических условиях, на сложных и крупных объектах),разработка ППР выполняется проектной организацией.

Во всехостальных случаях в составе рабочей документации на возведениеземляного полотна, сооружаемого средствами гидромеханизации,проектные организации должны давать только основные решения попроизводству работ, необходимые для составления смет к рабочейдокументации.

1.8.

Проект производстваработ включает в себя:

обоснование выбораосновного оборудования;

способ производстваработ, определение группы разрабатываемых грунтов;

технологию намыва;

последовательностьразработки карьеров и намыва земляных сооружений;

расстановку земснарядов игидроустановок;

необходимостьиспользования дополнительных станций перекачки;

диаметр и длинупульпопроводов и водопроводов;

решения по отводуводы;

основные материальные иэнергетические и трудовые ресурсы, а также условия охраныокружающей среды и раздел оценки воздействий на природнуюсреду.

1.9. Проект организациистроительства (ПОС) должен составляться проектной организацией ввиде раздела проекта (рабочего проекта) и являться основанием длясоставления сметной документации, материально-техническогообеспечения, организации и осуществления строительства.

1.10. В необходимыхслучаях проектная организация включает в состав проекта рабочуюдокументацию нетиповых временных сооружений водоснабжения,энергоснабжения и других вспомогательных служебных сооружений,необходимых для строительства.

2.ИЗЫСКАНИЯ

Требования к изысканиям

2.1. Изыскания,необходимые для составления ПОС и ППР на производство земляныхработ с применением средств гидромеханизации, следует производитьодновременно с изысканиями по титулу (объекту) в целом всоответствии с заданием на производство изысканий.

2.2.

Типографическуюсъемку объектов гидромеханизации необходимо выполнять в масштабах1:2000-1:5000 и охватывать: карьеры грунта для намыва, местаукладки грунта, участки расположения водозаборных сооружений иводохранилищ для водоснабжения, места отвалов и сброса отработаннойводы, места отстойников, трассы проектируемых пульпопроводов иводопроводов, трассы линий электропередачи и связи дорог и другихкоммуникаций.

2.3. При производствеизысканий необходимо осветить климатические, гидрологические,геологические, гидрогеологические и другие местные условия районаработ, устанавливаемые программой изысканий, а также условияэлектроснабжения.

2.4.

В процессеобследования необходимо установить наличие железнодорожных,автомобильных и речных путей и выявить возможность использования ихдля доставки машин, оборудования и материалов на объектстроительства, а также состояние речных путей сообщения в отношениивозможности проводки по ним на буксире плавучих землесосныхснарядов и барж с оборудованием и материалами.

Должно быть определенорасстояние объекта от ближайшей железнодорожной станции иустановлено наличие на ней железнодорожных путей для производствапогрузочно-разгрузочных работ, а также приведена характеристикаавтомобильных дорог и их состояние в различные времена года. Крометого, необходимо указать источники электроснабжения и отразитьдругие вопросы, связанные с проведением изысканий и проектированияэлектроснабжения потребителей гидромеханизации.

Геологические, гидрогеологические иинженерно-геологические исследования

2.5.

В комплексгеологических изысканий входят:

инженерно-геологическиеисследования выемок и оснований транспортных объектов для выяснениявозможности и условий применения средств гидромеханизации при ихсооружении;

разведка карьеров грунтадля намыва земляных сооружений;

согласование с местнымиорганизациями расположения карьеров грунта, использования водотоковили водоемов в качестве источника для водоснабжения гидроустановоки отвода в них отработанной воды.

2.6.

Выделить идополнительно охарактеризовать геологические условия участковземляного полотна: с залеганием в основаниях сооружений лессов илессовидных пород; в карстовых районах; в районах с вечномерзлымигрунтами; в районах сильно засоленных грунтов; на склонах сактивными и древними консолидированными оползнями; полосу отводапервого пути в пределах границ примыкания к нему второго пути; врайонах со слабым основанием, в том числе на болотах.

2.7. При изысканияхгрунтов для гидронамыва следует выбирать карьеры с минимальнойвскрышей. При соотношении мощности вскрыши к мощности слоя полезнойтолщины более 1:4 пригодность карьера для гидронамыва устанавливаютна основе технико-экономического расчета.

2.8. Общие разведанныезапасы грунта в карьерах, используемых для намыва транспортныхобъектов, должны превышать проектный объем намываемого сооруженияне менее чем на 30%.

2.9. Грунты,разрабатываемые в карьере плавучими земснарядами, не должнысодержать по объему более 1% крупных включений размером белее 0,7минимального проходного сечения землесоса, а также прослоек глинтолщиной, превышающей 0,2 м.

Грунты, разрабатываемые вкарьере гидромониторами, не должны содержать по объему более 2%валунов. Использование грунтов с большим содержанием крупныхвключений и грунтов с содержанием глинистых и пылеватых частицболее 15-20% должно быть обосновано проектными данными.

Грунты выемок и карьеров,используемые для намыва земляных сооружений, должны удовлетворятьтребованиям СН449-72.

2.10. Мощность полезнойтолщи грунта в карьерах, разрабатываемых гидромониторами, должнабыть более 3 м. Целесообразность разработки забоев высотой менее 3м следует установить технико-экономическим расчетом.

2.11. Запасы грунтовразведанных карьеров в русле и поймах рек, используемых длястроительства автомобильных и железных дорог, не подлежатутверждению в территориальной и Государственной комиссиях позапасам.

2.12. При разведкеобводненных карьеров расчетом определяются: возможностьиспользования грунтовых вод в качестве источника водоснабжения дляпроизводства работ, дебит воды в начальной и конечной стадияхразработки карьера, а также отметки расположения горизонтаненапорных грунтовых вод.

Гидрологические изыскания

2.13. Гидрологическиеизыскания должны производиться в соответствии с утвержденнойпрограммой для выявления гидрологического режима поверхностныхисточников и установления пригодности их для водоснабжения объектагидромеханизации и с требованиями СНиП2.01.14-83 и СНиП1.02.07-87.

2.14.

В качествеисточников водоснабжения для производства гидромеханизированныхземляных работ могут быть использованы:

большие и средние реки,имеющие постоянный сток,обычно значительно превышающий потребности в воде объектовгидромеханизации;

малые реки и периодическидействующие водотоки, использование которых для целейгидромеханизации обычно возможно при условии зарегулированиястока;

озера и искусственносозданные водоемы с достаточным поступлением поверхностных игрунтовых вод.

2.15.

По материаламгидрометрических наблюдений должны быть составлены графикиколебания уровней за средний, многоводный и маловодный годы игоризонты расчетнойобеспеченности для характеристики паводковых и минимальных уровней;необходимо также привести данные о среднемесячных секундныхрасходах за средний, многоводный и маловодный годы, а такжесведения о средних, ранних и поздних датах ледохода и ледостава,явлениях донного льда и шуги.

3.ПРОЕКТИРОВАНИЕ

3.1. Техническаявозможность и экономическая целесообразность применения средствгидромеханизации для возведения насыпей и разработки выемок должныопределяться с учетом физико-механических свойств грунтов карьерови выемок согласно Сборнику 1 СНиР-91, наличия и расположенияисточников водоснабжения и в зависимости от других местных условий,изложенных в п.1.3 настоящих Норм.

3.2. В проекте намыванасыпей земляного полотна в первую очередь следует рассматриватьвопрос использования грунтов выемок. Намыв насыпей из карьеровпредусматривается лишь в случае технической нецелесообразности инеэффективности использования грунтов выемок.

4.РАЗРАБОТКА ГРУНТА ПЛАВУЧИМИ ЗЕМЛЕСОСНЫМИ СНАРЯДАМИ

Грунты и грунтозаборные устройства

4.1. Карьеры грунта длянамыва насыпей следует выбирать на основании технико-экономическогорасчета и наличия необходимого объема грунтов, удовлетворяющихтребованиям СНиР-91.

4.2. При разработкеобводненного грунтового карьера плавучими землесосными снарядамиглубину разработки карьера от уровня воды следует принимать потабл.4.1.

4.3. Недобор грунта приразработке карьера земснарядами следует определять в зависимости отвысоты забоя и подстилающего полезную толщу слоя грунта согласноСНиП3.02.01-87. При засоренности забоя валунами, топляками, пнями ипрочими предметами процент недобора грунта в зависимости от степении характера засоренности карьера увеличивается более чем на10%.

Разработка грунта земснарядами

4.4. Разработка грунтаземснарядами в контурных и профильных выемках и карьерах должнапроизводиться в соответствии с проектными данными и с учетомдоработки откосов землеройными машинами.

4.5. Слабоуплотненные,гравелистые и песчано-гравелистые грунты следует разрабатывать подводой свободным всасыванием или гидрорыхлителем.

Таблица4.1

Видео:Принцип работы механического рыхлителя (фрезы) земснаряда. Видео - анимация.Скачать

Инструкция рабочего карты намыва

Рабочий карты намыва

—————————— (наименование организации) УТВЕРЖДАЮ ИНСТРУКЦИЯ —————————— (наименование должности)00.00.0000 N 000 ——— ——————- (подпись) (инициалы, фамилия) Рабочего карты намыва 00.00.0000 1.1. Рабочий карты намыва является рабочим и подчиняетсянепосредственно __________________________________________________________. (наименование должности руководителя)

———————————

Рабочий карты намыва должен иметь разряд стропальщика на один разряд ниже разряда по основной профессии.

1.2. Рабочий карты намыва 3-го разряда должен знать:

— основные виды и свойства грунтов, их классификацию по трудности выполнения гидравлической транспортировки;

— правила и способы намыва безнапорных земляных сооружений;

— основные виды и свойства древесины;

— способы обработки лесоматериалов ручным инструментом;

— способы изготовления и ремонта деталей водосбросных устройств;

— правила пользования средствами индивидуальной защиты;

— требования, предъявляемые к качеству выполняемых работ (услуг), к рациональной организации труда на рабочем месте;

— сортамент и маркировку применяемых материалов, нормы расхода горюче-смазочных материалов;

— правила перемещения и складирования грузов;

— виды брака и способы его предупреждения и устранения;

— производственную сигнализацию;

— требования, предъявляемые к качеству работ по смежным строительным процессам (правила заточки, заправки, регулировки, наладки применяемых инструментов и пользования необходимыми приспособлениями и измерительными приборами);

— правила чтения эскизов и чертежей, непосредственно используемых в процессе работ;

— требования по рациональной организации труда на рабочем месте;

— порядок извещения руководителя обо всех недостатках, обнаруженных во время работы;

— правила оказания первой (доврачебной) помощи пострадавшим при травмировании, отравлении и внезапном заболевании;

— Правила внутреннего трудового распорядка;

— правила охраны труда, производственной санитарии и личной гигиены, пожарной безопасности;

— ____________________________________________________________________. (виды, наименования и реквизиты других актов и документов)

1.3. Рабочий карты намыва 4-го разряда должен знать:

— документы, объекты, способы и приемы выполнения работ, указанные в пункте 1.2 настоящей инструкции;

— правила и способы укладки грунта при намыве напорных земляных сооружений, при замыве пазух гидротехнических сооружений, при возведении земляного полотна железнодорожного пути и автодороги, при намыве подходов к мостам;

— правила производства работ и технические требования, предъявляемые к намывным напорным земляным сооружениям;

— устройство дренажной системы;

— ____________________________________________________________________. (виды, наименования и реквизиты других актов и документов)

1.4. Рабочий карты намыва 5-го разряда должен знать:

— документы, объекты, способы и приемы выполнения работ, указанные в пунктах 1.2 и 1.3 настоящей инструкции;

— способы формирования ядра при намыве сложных земляных сооружений;

— правила производства работ при намыве земляных сооружений с ядром и технические требования на их выполнение;

— ____________________________________________________________________. (виды, наименования и реквизиты других актов и документов)

1.5. Рабочий карты намыва более высокого разряда должен уметь выполнять работы, соответствующие по сложности их исполнения рабочим более низкой квалификации, а также руководить рабочими карты намыва более низкого разряда.

1.6.____________________________________________________________________.

2. Обязанности

2.1. Перед началом рабочего дня (смены) рабочий карты намыва:

1) получает производственное задание;

2) проходит при необходимости инструктаж по охране труда;

3) принимает смену;

4) проверяет исправность приспособлений, инструмента, инвентаря и т.п., средств индивидуальной защиты;

5) ___________________________________________________________________. (иные обязанности)

2.2. В процессе работы рабочий карты намыва:

1) выполняет работу, по которой проинструктирован и допущен к работе;

2) использует спецодежду, спецобувь и другие средства индивидуальной защиты;

3) получает указания от непосредственного руководителя по выполнению задания, безопасным приемам и методам производства работы;

4) соблюдает правила использования технологического оборудования, приспособлений и инструментов, способы и приемы безопасного выполнения работ;

5) немедленно ставит в известность непосредственного руководителя обо всех недостатках, обнаруженных во время работы;

6) соблюдает требования личной гигиены и производственной санитарии;

7) ___________________________________________________________________. (иные обязанности)

2.3. В течение рабочего дня (смены) рабочий карты намыва:

2.3.1. 3-го разряда:

1) укладывает грунт при намыве площадей, безнапорных земляных сооружений, штабелей, отвалов, а также при намыве сооружений под воду;

2) управляет процессом намыва безнапорного земляного сооружения или штабеля;

3) осуществляет наращивание и укорачивание распределительного пульпопровода;

4) открывает и закрывает распределительные выпуски на пульпопроводе;

5) переключает потоки пульпы с одной карты на другую;

6) производит очистку выпусков и пульпосточных канав, уборку окатышей и мусора за пределы намываемого сооружения;

7) выполняет устройство и наращивание водосборных колодцев, лотков, зумпфов;

8) осуществляет поддержание необходимого горизонта прудка с регулированием водосбросной системы;

9) выполняет изготовление и ремонт деталей водосбросных колодцев, опор и эстакад;

10) осуществляет обтесывание:

— бревен на канты и накругло;

— кромок досок и пластин;

11) производит разборку отдельных опор и эстакад;

— ____________________________________________________________________. (иные обязанности)

2.3.2. 4-го разряда:

1) укладывает грунт:

— при намыве напорных земляных сооружений;

— при замыве пазух гидротехнических сооружений;

— при возведении земляного полотна железнодорожного пути и автодороги;

— при намыве подходов к мостам;

2) управляет процессом намыва напорного земляного сооружения, земляного полотна железнодорожного пути или автодороги, подходов к мостам или при замыве пазух гидротехнических сооружений (раскладка грунта в частях профиля, сооружения по фракциям путем изменения глубины и границ прудка, изменения направления потока пульпы, а также перемещением выпуска пульпы);

3) осуществляет разбивку оси рабочего пульпопровода и границ прудка;

4) производит заделку водосборных систем, наращивание водосборных колодцев с выбором оптимальной высоты установки шандор и патрубков;

5) осуществляет визуальную оценку отмыва глинистых частиц;

6) выполняет ремонт пульпосточных устройств;

7) по распоряжению непосредственного руководителя выполняет работы, соответствующие по сложности их исполнения рабочим более низкой квалификации;

— ____________________________________________________________________. (иные обязанности)

2.3.3. 5-го разряда:

1) укладывает грунт при намыве сложных напорных земляных сооружений с ядром;

2) управляет процессом намыва сложных напорных земляных сооружений с ядром;

3) соблюдает заданный гранулометрический состав и плотность грунта, уложенного в тело сооружения;

4) выполняет устройство и наращивание водосбросных систем при намыве сложных земляных сооружений с ядром, заделку водосбросных систем;

5) соблюдает технологии укладки грунта при намыве земляных сооружений в плане и по высоте;

4) по распоряжению непосредственного руководителя выполняет работы, соответствующие по сложности их исполнения рабочим более низкой квалификации;

— ____________________________________________________________________. (иные обязанности)

2.4. В конце рабочего дня (смены) рабочий карты намыва:

1) приводит в надлежащее состояние приспособления, инструмент, передает их на хранение;

2) удаляет грязь со спецодежды и спецобуви, при необходимости помещает на сушку и хранение;

3) производит осмотр (самоосмотр);

4) сдает смену;

5) ___________________________________________________________________. (иные обязанности)

3. Права

При выполнении своих обязанностей рабочий карты намыва обладает трудовыми правами, предусмотренными заключенным с работником трудовым договором, правилами внутреннего трудового распорядка, локальными нормативными актами, Трудовым кодексом РФ и иными актами трудового законодательства.

4. Ответственность

4.1. Рабочий карты намыва привлекается к дисциплинарной ответственности в соответствии со статьей 192 Трудового кодекса Российской Федерации за ненадлежащее исполнение по его вине обязанностей, перечисленных в настоящей инструкции.

4.2. Рабочий карты намыва несет материальную ответственность за обеспечение сохранности вверенных ему товарно-материальных ценностей.

4.3. Рабочий карты намыва за совершение правонарушений в процессе своей деятельности в зависимости от их характера и последствий привлекается к гражданско-правовой, административной и уголовной ответственности в порядке, установленном законодательством.

4.4. ___________________________________________________________________.

5. Заключительные положения

5.1. Настоящая инструкция разработана на основе Тарифно-квалификационных характеристик профессии «Рабочий карты намыва, 3 — 5-йразряд» (Единый тарифно-квалификационный справочник работ и профессийрабочих. Выпуск 3. Раздел «Строительные, монтажные и ремонтно-строительныеработы», утвержденный Постановлением Минтруда России от 06.04.

2007 N 243),__________________________________________________________________________. (реквизиты иных актов и документов) 5.2. Ознакомление работника с настоящей инструкцией осуществляется приприеме на работу (до подписания трудового договора).

Факт ознакомления работника с настоящей инструкцией подтверждается _______________________________________________________________________________(росписью в листе ознакомления, являющемся неотъемлемой частью настоящей___________________________________________________________________________ инструкции (в журнале ознакомления с инструкциями); в экземпляре__________________________________________________________________________. инструкции, хранящемся у работодателя; иным способом)

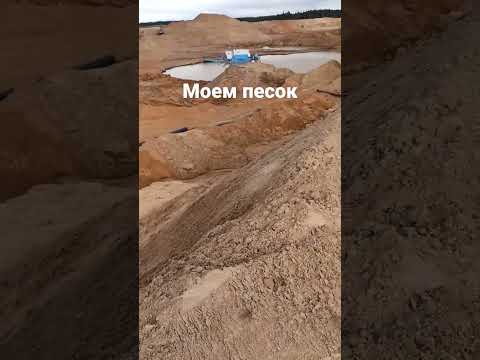

Видео:Закончили третью карту намыва. Считаем добытые объёмы и запускаем земснарядСкачать

Должностная инструкция рабочего карты намыва (3, 4, 5 разряда) (для организаций, выполняющих строительные, монтажные и ремонтно-строительные работы)

Министерством труда для каждой профессии созданы должностные инструкции, в которых четко прописаны все нюансы работы и трудовых отношений. Их можно найти  в пакете документов ЕТКС.

Для рабочего, который комплексно обслуживает здание, есть своя должностная инструкция. Это рабочая специальность, суть  которой состоит в  полном  обслуживании объектов –  зданий, технических построек и прилегающей территории. Также рабочий должен обслуживать и свой рабочий инструмент – оборудование, ручной инструмент, механизмы.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Рабочий, комплексно обслуживающий здания, оборудование и сооружения принимается в штат на работу и увольняется директором предприятия из соискателей старше 18 лет, с соответствующей квалификацией или/и опытом работы.

1.2. Рабочий, комплексно обслуживающий здания, оборудование и сооружения подчиняется только руководителю.

1.3. В своей рабочей деятельности рабочий, комплексно обслуживающий здания, оборудование и сооружения должен руководствоваться постановлениями местных органов власти по основным положениям благоустройства, санитарии, состояния и внешнего вида зданий.

Кроме того, он доджен быть осведомлён о  нормах гигиены по содержанию помещений, территории и улиц, а также  должен быть ознакомлен с  эксплуатационными нормами обслуживаемого оборудования, нормами безопасности при выполнении ремонтно-строительных, уборочных, слесарных, сварочных и электротехнических работ, нормами охраны труда и производственной санитарии, противопожарной защиты, Правилами внутреннего трудового распорядка учреждения, Уставом и данной Инструкцией.

2. ФУНКЦИИ

Главными задачами рабочего, комплексно обслуживающего здания, оборудование и сооружения являются:

2.1. в должном состоянии основного здания, вспомогательных и хозяйственных сооружений и построек, территории объекта.

2.2. в надлежащем рабочем состоянии системы центрального отопления, канализации, водоснабжения, энергоснабжения, вентиляции, водостоков, кондиционирования, теплоснабжения и прочего оборудования, которое обеспечивает эффективную работу объекта.

2.3. Проведение всех ремонтных работ.

2.4. Хозяйственный ремонт в кабинетах и помещениях.

3. ДОЛЖНОСТНЫЕ ОБЯЗАННОСТИ

В должностные обязанности рабочего, комплексно обслуживающего здания, оборудование и сооружения входят:

3.1. Уборка и содержание в санитарном состоянии, соответствующем нормам, помещений объекта (чердаки, подвалы, технические сооружения).

3.2. Сезонная подготовка всех сооружений, зданий, объектов, оборудования и механизмов.

3.3. Устранение повреждений и неисправностей.

3.4. Периодический осмотр и контроль технического состояния зданий, оборудования, сооружений и механизмов на территории объекта. Их техобслуживание и ремонт. Выполнение всех необходимых видов ремонтно-строительных операций (штукатурных, обойных, малярных, бетонных, столярных, плотничных) с использованием подмостков, люлек, страховочных, подвесных и подъемных приспособлений и механизмов.

3.5. Текущий ремонт и техобслуживание систем водоснабжения, центрального отопления, водостоков канализации,теплоснабжения, кондиционирования воздуха и вентиляции, всего оборудования, конструкций и механизмов с выполнением паяльных, слесарных и сварочных работ.

3.6. Соблюдать технологии ремонтно-строительных, электротехнических и сварочных операций, знать правила эксплуатации и обслуживания зданий, механизмов, оборудования, машин, сооружений, знать нормы техники безопасности, пожарной безопасности и производственной гигиены и санитарии.

3.7. Ведение учета расхода воды, газа, электроэнергии на основании показаний приборов, контроль их рационального и экономного расходования.

4. ПРАВА

Рабочий, комплексно обслуживающий здания, оборудование и сооружения имеет право:

4.1. На полное обеспечение всем необходимым оборудованием, материалами, инструментами, индивидуальными средствами защиты, спецодеждой, которые соответствуют нормам гигиены труда.

4.2. Запрещать эксплуатацию неисправных или опасных объектов (машин, оборудования, механизмов, конструкций, приборов).

4.3. Отказаться от опасных для жизни и здоровья операций и работ без соблюдения требуемых мер безопасности.

5. ОТВЕТСТВЕННОСТЬ

5.1.

За ненадлежащее исполнение и неисполнение без уважительных причин норм, правил внутреннего трудового распорядка, законных приказов, требований и распоряжений администрации или локальных нормативных актов, всех должностных обязанностей, определенных данной Инструкцией, рабочий, комплексно обслуживающий здания, оборудование и сооружения несет дисциплинарную ответственность в соответствии с нормами трудового законодательства.

5.2. За преднамеренное (или по причине некомпетентности) причинение учреждению ущерба в связи с халатным исполнением (или неисполнением) должностных обязанностей, рабочий, комплексно обслуживающий здания, оборудование и сооружения несет материальную ответственность в соответствие с нормами, установленными трудовым и гражданским законодательством.

6. ВЗАИМООТНОШЕНИЯ. СВЯЗИ ПО ДОЛЖНОСТИ

Рабочий, комплексно обслуживающий здания, оборудование и сооружения:

6.1. Работает по графику в режиме нормированного рабочего дня, рабочей недели, которые  утверждены администрацией или руководством.

6.2. Проходит регулярно инструктаж по охране труда, технике безопасности, пожарной безопасности и производственной санитарии и под руководством ответственного специалиста.

Заключение

Все трудовые отношения строятся на основании этого документа и никак иначе. Работник и работодатель должны четко следовать всем пунктам инструкции. Невыполнение каких-либо указанных в документе инструкций влечет за собой административные взыскания в соответствии с законодательством.

Составлена в ___ экз.

https://www.youtube.com/watch?v=02W5NUf21Ig

Утверждаю _______________________________ (инициалы, фамилия)_________________________________ _______________________________ _________________________________ _______________________________ _________________________________ _______________________________ (наименование работодателя (руководитель или иное лицо, его организационно-правовая уполномоченное утверждать форма, адрес, телефон, адрес должностную инструкцию) электронной почты, ОГРН, ИНН/КПП)”___”___________ ____ г. N _____ “___”___________ ____ г. ДОЛЖНОСТНАЯ ИНСТРУКЦИЯ рабочего карты намыва (3, 4, 5 разряда) (для организаций, выполняющих строительные, монтажные и ремонтно-строительные работы) __________________________________________ (наименование подразделения работодателя)

Разработчик: _________________

Согласовано: _________________

______________________________

Идентификатор электронной копии документа.

2. ФУНКЦИОНАЛЬНЫЕ ОБЯЗАННОСТИ РАБОТНИКА

3-й разряд:

Характеристика работ. Укладка грунта при намыве площадей, безнапорных земляных сооружений, штабелей, отвалов, а также при намыве сооружений под воду. Управление процессом намыва безнапорного земляного сооружения или штабеля.

Наращивание и укорачивание распределительного пульпопровода. Открывание и закрывание распределительных выпусков на пульпопроводе. Переключение потока пульпы с одной карты на другую.

Очистка выпусков и пульпосточных канав, уборка окатышей и мусора за пределы намываемого сооружения. Устройство и наращивание водосборных колодцев, лотков, зумпфов. Поддержание необходимого горизонта прудка с регулированием водосбросной системы.

Изготовление и ремонт деталей водосбросных колодцев, опор и эстакад. Обтесывание бревен на канты и накругло. Обтесывание кромок досок и пластин. Разборка отдельных опор и эстакад.

4-й разряд:

Характеристика работ. Укладка грунта при намыве напорных земляных сооружений, при замыве пазух гидротехнических сооружений, при возведении земляного полотна железнодорожного пути и автодороги, при намыве подходов к мостам.

Управление процессом намыва напорного земляного сооружения, земляного полотна железнодорожного пути или автодороги, подходов к мостам или при замыве пазух гидротехнических сооружений (раскладка грунта в частях профиля, сооружения по фракциям путем изменения глубины и границ прудка, изменения направления потока пульпы, а также перемещением выпуска пульпы). Разбивка оси рабочего пульпопровода и границ прудка. Заделка водосборных систем, наращивание водосборных колодцев с выбором оптимальной высоты установки шандор и патрубков. Визуальная оценка отмыва глинистых частиц. Ремонт пульпосточных устройств.

5-й разряд:

Характеристика работ. Укладка грунта при намыве сложных напорных земляных сооружений с ядром. Управление процессом намыва сложных напорных земляных сооружений с ядром.

Соблюдение заданного гранулометрического состава и плотности грунта, уложенного в тело сооружения. Устройство и наращивание водосбросных систем при намыве сложных земляных сооружений с ядром, заделка водосбросных систем.

Соблюдение технологии укладки грунта при намыве земляных сооружений в плане и по высоте.

3. ПРАВА РАБОТНИКА

Работник имеет право на:

– предоставление ему работы, обусловленной трудовым договором;

– рабочее место, соответствующее государственным нормативным требованиям охраны труда и условиям, предусмотренным коллективным договором;

– полную достоверную информацию об условиях труда и требованиях охраны труда на рабочем месте;

– профессиональную подготовку, переподготовку и повышение своей квалификации в порядке, установленном действующим законодательством;

– получение материалов и документов, относящихся к своей деятельности;

– взаимодействие с другими подразделениями Работодателя для решения оперативных вопросов своей профессиональной деятельности.

4. ОТВЕТСТВЕННОСТЬ

Работник несет ответственность за:

4.1. Невыполнение своих функциональных обязанностей.

4.2. Недостоверную информацию о состоянии выполнения работы.

4.3. Невыполнение приказов, распоряжений и поручений Работодателя.

4.4. Нарушение правил техники безопасности и инструкции по охране труда.

https://www.youtube.com/watch?v=G2aAg-9_KJY

Непринятие мер по пресечению выявленных нарушений правил техники безопасности, противопожарных и других правил, создающих угрозу деятельности Работодателя и его работникам.

4.5. Несоблюдение трудовой дисциплины.

5. УСЛОВИЯ РАБОТЫ

5.1. Режим работы Работника определяется в соответствии с Правилами внутреннего трудового распорядка, установленными у Работодателя.

5.2. В связи с производственной необходимостью Работник обязан выезжать в служебные командировки (в т.ч. местного значения).

Должностная инструкция разработана на основании _______________________ __________________________________________________________________________.

(наименование, номер и дата документа) Руководитель структурного подразделения ____________________________ _____________________ (инициалы, фамилия) (подпись)”___”_____________ ____ г.

Согласовано: юридическая служба ____________________________ _____________________ (инициалы, фамилия) (подпись)”___”_____________ ____ г. С инструкцией ознакомлен: (копию инструкции получил) ____________________________ _____________________ (инициалы, фамилия) (подпись)”___”_____________ ____ г.

——————————–

См. Приказ Минздравсоцразвития РФ от 06.04.2007 N 243 “Об утверждении Единого тарифно-квалификационного справочника работ и профессий рабочих, выпуск 3, раздел “Строительные, монтажные и ремонтно-строительные работы”.

Видео:Намыв пескаСкачать

Намыв песка земснарядом: расчет себестоимости и контроль

Для расчета себестоимости намыва песка либо песчано-гравийной смеси на карьере дизельным земснарядом с насосом ГрУТ 1400/40 с резинотканевым плавучим пульпопроводом длиной 200 м и металлическим береговым длиной 100 м, геодезическим подъемом 5 м. Обустройство карты намыва производится бульдозером, отгрузка песка клиентам экскаватором.

Расчет приведен в ценах 2016 года, район расположения карьера Средняя полоса России.

Сразу оговорюсь, что данные приведены ориентировочные, каждый карьер и грунт уникален, и расчет требует уточнений и корректировок.

Существуют настолько абразивные грунты, что проточную часть приходится менять каждые 180 часов работы насоса. Подробнее о выполнении индивидуальных расчетов читайте в разделе «Услуги».

Сменные запасные части проточной части грунтового насоса (ЗИП)

Исходя из практического опыта на 200 000 куб. м песка расходуется один сменный комплект проточной части насоса, выполненный из ИЧХ. Он состоит из броневкладыша 200 т.р., рабочего колеса 163 т.р., бронедиска 50 т.р., патрубка 80 т.р., втулки 7 т.р., итого 500 т.р. или 2,5 рубля на 1 м3.

Расход дизельного топлива

Земснаряд в среднем расходует около 65 л в час, за который намывает 140 м3 грунта. Если мы возьмем цену 1 литра дизельного топлива с учетом подвоза
автозаправщиком к месту работы 35 рублей, то на 1 м3 выходит 16 руб. Добавим расход солярки на технике (бульдозер, экскаватор), работающей на карте намыва, 400 л в сутки, получим еще 6 рублей на куб.

Зарплата

Работу земснаряда сопровождают 4 человека — 1 на судне, 3 на карте намыва, всего 3 бригады на вахте, смены по 12 часов, режим работы круглосуточный, итого 12 человек.

Возьмем среднюю зарплату с учетом всех налогов и транспортных расходов по 70 т.руб. в мес на человека.

Если взять среднемесячную результативность в размере 70 000 м3 в месяц, которая получается при чистой времени работы земснаряда на намыв 17 часов при 30 дневной работе, то на 1 м3 падает еще 12 рублей.

Амортизация

Для более честного расчета необходимо добавить и амортизационные расходы, которых конечно не будет в Вашем отчете о движении реальных денежных средств, но для оценки рентабельности бизнеса в целом их надо учитывать. Просуммируем затраты на организацию карьерной добычи: разрешительные документы со «всеми» расходами — 3 млн. руб., поставка земснаряда 17 млн. руб.

, пульпопровод 200 м плавучий и береговой 100 м — около 4,5 млн. руб., бульдозер 5 млн. руб. и экскаватор 6 млн. руб. Итого 35,5 млн. руб. Минимальный срок службы техники при правильном техническом обслуживании составляет 5 лет.

Следовательно на 1 месяц при сезоне 6 мес падает сумма амортизации в размере 1180 000 рублей, что в расчете на 1 м3 при намыве 70 000 в месяц составит 17 рублей.

Прочие расходы

Нельзя забывать про техническое обслуживание земснаряда и техники карты намыва. В среднем они составляют 150 000 рублей в месяц, что равно 2 рубля на куб.
Стоит также учесть иные затраты, которые всегда сопровождают любой производственный процесс. Возьмем 210 000 рублей в месяц или 3 руб. на куб.

Итого: 60 руб. на куб

Если просуммировать полученные расходы, то окажется что себестоимость 1 м3 песка, загруженного в кузов самосвала Вашего клиента, составит около 60 рублей. Можете считать прибыль)

Почему важен владельческий контроль?

Я сознательно не стал включать в расходы зарплату наемного управленца.

Почему? Потому что бывают случаи, когда удивительным образом на одном и том же карьере, где владелец отдает бразды правления так сказать не кровно заинтересованному в результате начальнику участка, выработка сразу почему-то падает.

Существует ли способ владельцу бизнеса «отвязаться» от необходимости столь жесткого контроля своих работников? На сегодняшний момент на рынке присутствуют компании, предлагающие различные системы контроля специально для карьерной добычи нерудных строительных материалов.

Воровству солярки твердое НЕТ!

Так можно установить на любой дизельный земснаряд дистанционную систему контроля расхода топлива, которая будет на экране вашего домашнего компьютера показывать все заправки и расходы.

https://www.youtube.com/watch?v=faSCJnkB4vU

Сразу исключается возможность воровства солярки на этапе бункеровки (недолив), а также в последующее время (слив). При отсутствии уверенного приема GSM сигнала возможна комплектация системы блоком спутниковой передачи данных. Установка системы контроля расхода топлива на земснаряд типа ЛС-27 обойдется в районе 0,5 млн. руб., срок окупаемости зависит от масштабов бедствия.

Сколько намывает мой земснаряд сейчас?

Для контроля добычи песка по объему существуют локальные приборы, которые фиксируют выработку и сохраняют результаты в памяти. Можно посмотреть сколько кубометров за смену перекачал земснаряд на карту намыва на экране, а можно снять показания на флешку и проанализировать на компьютере. Установка прибора на действующий земснаряд в пределах России обойдется в 0,7 млн. руб.

Дистанционные системы, передающие данные через интернет на Ваш компьютер или сматртфон и оснащенные более точными датчиками на основе радиоизотопного излучателя, стоят значительно дороже – около 1,5 млн. руб.

Однако Вы можете наблюдать за своим бизнесом в онлайн режиме из любой точки земного шара, занимаясь своими делами.

Интерфейс системы в чем то похож на тахометр автомобиля, только в данном случае он наматывает не километры, а кубометры песка, добытого и уложенного на карту Вашей командой.

🔥 Видео

намыв песка мини земснарядом с помощью установки ГидроциклонСкачать

Намыв песка....(23)Скачать

Работа экскаватора на карте намыва при гидродобыче песка земснарядом.Скачать

заполнили карту намыва качественным песком, примерный объем 50тыс кубов!))Скачать

Без лица: работник аптеки о лекарствах и работеСкачать

Намыв песка на карту #земснаряд #экскаватор #рек #shorts #reelsСкачать

Современная Добыча Золота. Как Это Устроено_Скачать

Слив воды в реку Воронеж. Намыв песка. Липецк.Скачать

Намыв пескаСкачать

Последние кубы песка на эту карту намыва) #земснаряд #грау #грут #грунтовыйнасос #reels #shortsСкачать

как управлять бульдозером Komatsu D275A полный обзорСкачать

3 Основы навигации. Работа с картойСкачать

Земснаряд в работе, добыча песка. Глубина до 22м. #3Скачать

4.5 Исполнительная прокладкаСкачать

ЭСУ ППВ | #7 Расстановка водоисточников в документах Visio (ГраФиС+OSM2Visio)Скачать

Тема 2. Типовой ППР и типовая технологическая карта.Скачать
