Дровокол: конструкция, принцип работы, виды, особенности, правильная эксплуатация

Имея загородный дом или дачу с камином, вас непременно коснется вопрос заготовки дров. Кроме этого, дрова необходимы и в домах с печным отоплением, ведь в некоторых деревнях еще сохранилось такое жилище и этот вопрос является одним из жизненно важных.

Ведь чтобы наколоть дрова вручную, необходимо иметь хорошие физические данные, приложить достаточно усилий, что по плечу немногим. Для того, чтобы облегчить данную операцию уже достаточно давно придумали такой аппарат, который называется дровокол.

Дровоколы были известны давно, их использовали на крупных заводах и предприятиях для заготовки дров в качестве топочного материала.

Благодаря этому механизму можно без особых усилий и за короткий срок заготовить большое количество дров, дровокол несложный в управлении, а некоторые мастера могут сооружать такую конструкцию самостоятельно.

Что такое дровокол?

Дровоколом принято считать современный станок, который предназначен для заготовки дров в большом и малом количестве. Очень часто такое оборудование называют колунами или дровокольными станками. Помимо раскола поленьев, они выполняют и торцовку.

Работу дровокол выполняет быстро и качественно, а также намного безопасней, чем обычный топор, что немаловажно. Это достаточно практичное, эффективное и удобное приспособление.

Для того чтобы заготовить дрова на 5- 7 дней, топором нужно работать по 4 часа в течение всей недели, дровокол же справится за 3 часа, а вам будет нужно только сложить аккуратно поленья.

Применяют дровоколы на дачах, в частных загородных домах для заготовки дров, более сложные модели очень часто используют на промышленных предприятиях, деревообрабатывающих заводах и пр.

Как устроен дровокол и принцип его работы

Дыроколы различаются между собой по принципу работы: механический дровокол, гидравлический и дровокол-шуруп.

1. Механические дровоколы достаточны несложные и просты в использовании, в основном они предназначены для раскалывания недлинных чурок, около 50 см. Их основу составляет специальный, так называемый конусный шуруп, он ввинчивается в полено и раскалывает его. Кроме этого, одним из важных элементов данного дровокола является двигатель, можно использовать как бензиновый, так и электрический. Для бытовых целей лучше всего применять электрический. Принцип его работы заключается в следующем:
   • Дровокол ставят на твердую поверхность
   • Рукоятку стопора подымают и перемещают упор, напротив лезвия колуна.
   • Между колуном и упором размещают полено, упор опускают.
   • Зетам нажать на педаль, она расположена внизу, и полено расколется.
2. Дровокол-шуруп был менее известной моделью, которую придумал неизвестный мастер-самоучка. Благодаря своей простоте использования и эффективности работы, станок набирает популярность. Данный агрегат состоит из станины, на которой закреплен специальный двигатель. Редуктор приводит в движения вал, на нем закреплен рабочий конус. Некоторые мастера проделывают эксперимент и закрепляют шуруп прямо на мотор, для такой конструкции необходим понижающий редуктор, не всегда такая модель хорошо справляется с работой.
3. Пожалуй, самыми мощными можно назвать гидравлические колуны, они легко могут справиться с любыми породами дерева, а также им нипочем как сухая, так и влажная древесина. Предназначены данные дровоколы для заготовки большого объема дров любой толщины, выполняют работу быстро и качественно. Их активно применяют в промышленных целях, а также довольно часто и в бытовых. Вся конструкция несложная, можно легко справиться самостоятельно. Ее основой является гидравлический цилиндр, который подталкивает бревно или ножи, в зависимости от модели, в процессе работы. Используется сжатая жидкая энергия, которая и помогает раскалывать дрова.

Виды дровоколов

Дровоколы разделяются на бытовые и промышленные:

• Бытовые колуны работают по стандартной схеме, не рассчитаны на большие объемы, при их использовании в работе обязательно необходим перерыв. Очень часто применяют в домашнем хозяйстве, для заготовки дров в камины, печи и т. д.
• Промышленные дровоколы очень мощные, способные справиться с огромными объемами, используют для заготовки большого количества дров. Довольно-таки сложные конструкции, производят не только распил бревна, а и его подачу, торцовку и т. д. Рассчитаны на длительное время беспрерывной работы. Безусловно, цена на два вышесказанных вида, разная. Промышленные имеют достаточно высокую цену, а бытовые можно приобрести по вполне доступной.

По способу закладки бревна дровоколы также подразделяются на несколько видов:

• Горизонтальные. Закладка бревна идет горизонтально, в специальный желоб, и бревно распиливается по горизонтали. Это самый распространенный вид, он достаточно удобен и практичный. Схема такова: либо бревно движется по направлению ножа, либо же наоборот.
• Вертикальный. Механизм тот же, что и в предыдущем варианте, только бревно закладывается вертикально. Нож движется сверху и давит на бревно. Это очень компактная конструкция, занимает намного меньше места, нежели горизонтальная в основном используют в промышленности.
• Смешанные модели — совмещают в себе одновременно два типа закладки: как горизонтальный, так и вертикальный. Данные модели принято считать профессиональными, используют для большого потока дров. Широко применяют на деревообрабатывающих предприятиях.

Также следует различать дровоколы и по принципу потребления двигателем топлива. Различаются электрические и бензиновые колуны. Электрические лучше всего подходят для бытовых целей, обязательным моментом является наличие электричества.

А бензиновые часто применяют в промышленности, это очень мощные модели. Также существуют дровоколы на тракторной тяге. Такие агрегаты подключаются к гидросистеме трактора, предназначены для предприятий и крупных промышленных комплексов.

Кроме этого, имеются и комбинированные модели, они используются не так часто, хотя также находят свое применение.

https://www.youtube.com/watch?v=bAmWyqHdFOU

По способу передвижения дровоколы квалифицируются на стационарные и передвижные. Стационарные модели более громоздкие и мощные, это в основном промышленные станки. А передвижные конструкции достаточно компакты, удобны в перевозке и передвижении.

Преимущества и недостатки дровокола

Преимущества:

1. Значительно экономят силы и время, а также затраты на данный процесс.
2. Механизм достаточно мощный и надежный, за небольшое количество времени может справиться с большими объемами работы.
3. Достаточно большое количество различных моделей. Можно подобрать для любых целей.
4. Очень удобны и просты дровоколы в работе. Не требуют специальных навыков и знаний.
5. Конструкция универсальна.
6. Можно использовать как внутри помещения, так и на свежем воздухе.
7. Практически все виды при должном уходе имеют длительный срок эксплуатации.

Недостатки:

1. Есть некоторые модели, которые имеют большие габариты, это не очень удобно и практично.
2. Некоторые модели, очень затратные, так при работе употребляют много электроэнергии или топлива.
3. От мощности двигателя зависит производительность дров и количество потребляемого топлива.
4. Не все виды дровоколов могут справиться с крепкой и толстой древесиной.
5. Промышленные дровоколы имеют высокую ценовую стоимость.

Как пользоваться дровоколом

Бытовым дровоколом достаточно просто пользоваться, в особенности это касается небольших мобильных конструкций, которые так необходимы на дачах и частных домах. Для того, чтобы расколоть полено и получить дрова, нужно поместить расколки в желоб.

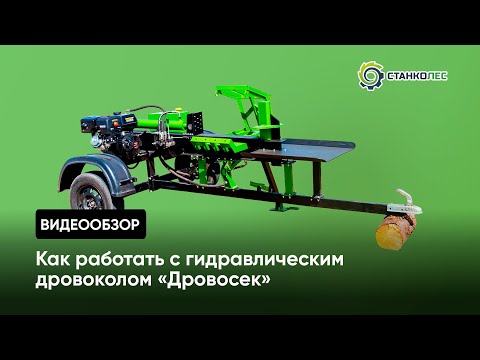

Гидравлический поршень нажимает на полено и подталкивает его к ножу благодаря этому нож раскалывает полено на дрова. При этом дрова остаются на специальном лотке, их необходимо убрать, или же они сталкиваются следующими расколотыми дровами.

В случае непредвиденной ситуации, имеется аварийная кнопка и агрегат легко можно остановить.

Ознакомившись с данной информацией, вывод один — лучшего помощника на даче, в частном доме, а также на производстве и т. д., чем дровокол для распилки дров не найти. Это очень удобный и выгодный вариант, практичная и долговечная конструкция, которая значительно экономить затраты и силы, и за быстрое время принесет ожидаемый результат.

Делаем дровокол своими руками

• Анна Николаевна Мирошниченко
• Распечатать

Видео:Видеоинструкция Champion: Дровокол. Комплектность, подготовка, запускСкачать

Как сделать дровокол своими руками — инструкция и чертежи как правильно изготовить приспособление для колки дров (155 фото)

Заготовка дров на зиму – трудоемкое и хлопотное занятие. Помимо распиловки, дрова необходимо поколоть и сложить в сушилку или в сарай. Самая сложная часть работы – колка. Чтобы упростить себе жизнь и сэкономить время, имеет смысл максимально автоматизировать процесс.

Как сделать дровокол своими руками, с фото и примерами, различные их разновидности – механические, в том числе пружинный и инерционный, а также конусный электрический – тема данной статьи.

Механические дровоколы

В случаях, если заготовки дров не носят массовый и регулярный характер, задача вполне осуществима при помощи механических дровоколов. Их отличает простота и дешевизна конструкции, делаются они, по сути, из металлолома.

Простейший механический дровокол

Агрегат имеет большое сходство, как по виду, так и по принципу действия с колодезным журавлем. Разница заключается в том, что вместо ведра приделан колун с ручками. Стойки с перекладиной соединяют при помощи шарниров, недостаток в том, что соединение придется частенько смазывать.

https://www.youtube.com/watch?v=ZI5dyI6gZ8I

Принцип действия дровокола прост – чурка ставится на подставку, рывком подают вниз рычаг, колун под действием усилия и силы тяжести набирает скорость и раскалывает полено. Процесс повторяют, получая все более тонкие поленья.

Собирается приспособление из подручных материалов – труб и уголков, а в качестве колуна подойдет старый топор без топорища. Лучше предусмотреть возможность разбора дровокола, чтобы было удобнее его транспортировать с места на место.

Конструкция имеет некоторые недостатки. Во-первых, чтобы остановить колун после того как он расколет полено, приходится прилагать усилия.

Во-вторых, приспособление достаточно громоздкое – для уменьшения прилагаемого усилия требуется длинный рычаг.

Невзирая на недостатки, такое устройство значительно упрощает процесс колки дров. Чтобы оно работало как надо, требуется утяжелить колу приваренной к нему болванкой, либо залитой бетоном трубой.

Пружинный дровокол

Если доработать вышеописанный механический дровокол, можно сделать меньшее по размеру устройство, требующее при этом меньших затрат физической силы при работе с ним. Для этой цели к станине крепят пружину, упирающуюся одним в перекладину, служащую также креплением для колуна.

Принцип действия схож с предыдущим устройством, за исключением того, что нагрузку после того, как расколото полено, амортизирует пружина. Основная задача – подбор упора и пружины так, чтобы при наименьших усилиях получался наибольший результат. Для удобства регулировки усилия упор делается подвижным.

Но если предусматривается, что дровоколом работает все время один и тот же человек, делают стационарный упор, высоту его, как и жесткость пружины, подбирают экспериментально.

Соединение рамы с рычагом делается подвижным, на подшипниках хорошего качества.

Высота такого дровокола должна быть не ниже 80 см.

Правда, при такой высоте его нужно устанавливать на платформу либо работать в согнутом положении.

Более разумно рассчитать высоту дровокола под свою комплекцию, для этого высчитывают высоту станины так – удобная высота расположения полена плюс наибольшая возможная высота раскалываемых поленьев. Наклоняться в этом случае будет необходимо только для установки поленьев на подставку.

Инерционный дровокол

Для его изготовления помимо колуна, понадобятся метровый штырь круглого сечения, обрезок трубы чуть большего диаметра и массивная платформа, к которой приваривают нижнюю часть штыря. Колун приваривают к обрезку трубы и одевают на штырь.

Принцип действия – вручную поднимают колун, на платформу ставят полено, затем колун с силой опускают. Если полено попалось очень прочное, по колуну сверху бьют молотком.

Конусный дровокол с электроприводом

Принцип действия механизма – стальной конус с резьбой глубиной 3 и шагом 7 мм (скорее всего, придется заказывать у токаря) сажают на редуктор электродвигателя. Вращаясь, конус работает как бур и разрывает чурбаки. Более толстые поленья начинают разрывать с краев, а затем рвут середину.

Электродвигатель нужен с оборотами 250-600 об/мин, и мощностью не менее 2 кВт. При низких оборотах, менее 200, производительность будет слишком маленькая, а свыше 500 работать становится опасно.

Если нашелся двигатель с искомыми параметрами, конус насаживают на него без редуктора. Если же нет, рассчитывают, насколько нужно снизить обороты, и применяют насадку конуса через редуктор.

Основная проблема при сборке конструкции – найти подходящий конус, с электродвигателем и редуктором дело обстоит несколько проще. Такое приспособление имеет смысл делать при необходимости заготовки больших объемов дров.

Фото дровоколов своими руками

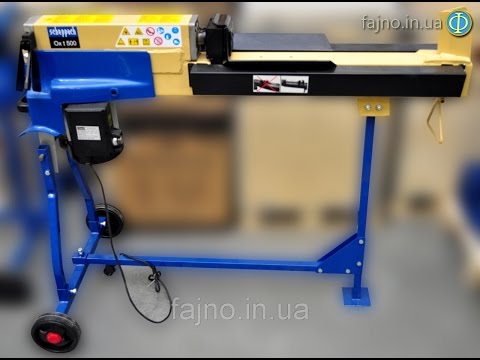

Видео:Видео инструкция для дровокола Scheppach hs 500hСкачать

Инструмент для колки дров с ножной педалью: виды и особенности

На следующий день после колки дров, даже если здоровье позволяет нагружать себя такими физнагрузками, чувствуешь себя, мягко скажем, не очень. Каждый, кто хоть раз колол дрова, помнит это ощущение – руки не поднимаются, спина раскалывается.

Что уж говорить, когда приходиться готовить дровницу к зиме! До начала сезона необходимо наколоть минимум 5-6 кубов поленьев. Не у каждого есть помощники, готовые выручить и сделать за вас тяжёлую работу.

Для таких случаев уже давно придумали отдельный инструмент для колки дров с ножной педалью. Он в разы снижает нагрузку на спину и руки, при этом повышается производительность труда.

Можно ли сделать подобный инструмент своими руками, что нужно знать о конструкции колуна и нюансах его использования, расскажем в этом обзоре редакции Homius.ru.

Если вы не хотите сократить физические нагрузки, то инструменты для колки дров с ножной педалью – то, что вам нужно

Какие бывают дровоколы: изучаем особенности

В основу дровоколов любого типа: механических, электрических, бензиновых — заложен один и тот же принцип.

Все они состоят из колуна, с острым лезвием, заточенным примерно под 30˚, и механизма, приводящего его в движение.

Причем, способы создания этой силы могут быть разные: электропривод, поршневая тяга, а может быть и физическое усилие, созданное человеком. Кстати, механические колуны с ручной тягой тоже существуют.

https://www.youtube.com/watch?v=U0iylcE20p0

Вот один из них –настенный колун Stikkan, приспособление не дешёвое, но весьма эффективное. Стоимость такого элемента декора около 14 000 рублей. Удивлены?

Такой колун относится к простейшим из устройств, предназначенных для механической колки дров. Рассмотрим все вариации приборов более подробно.

К сведению! Вес «головы» традиционного ручного колуна обычно начинается с трёх кг.

Механические приспособления для колки дров: от простейших насадок до рычажных моделей

Чаще всего в домашних мастерских пользуются двумя видами механических дровоколов: пружинным и редукторным. Рассмотрим конструкции основных их них, чтобы решить какое приспособление будет проще сделать в домашних условиях.

Совет! Для некоторых видов работ можно обойтись обычной дробилкой для древесины. Дробилки обычно состоят из защитного кожуха, разграничительной планки, сита, корпуса, снабжены чаще всего электроприводом.

Итак, рассмотрим виды механических дровоколов:

• Пружинный. Принцип работы построен на обратной энергии сжатой пружины. Обычно присутствует педаль или рычаг. Работа с таким механизмом требует физических усилий человека.

Пружинный дровокол может быть разных размеров, однако, во всех случаях необходимо физическое участие человека

Вариант колуна на фото состоит из металлической рамы. Конструкция обязательна должна быть снабжена подпорками. Стрела выполняет роль рычага, система закреплена на шарнире. Она, как видно на фото, опирается на пружину, которая зажата между двумя чашками. С другой стороны рычага размещается колун и рукоятка.

Важно! Конструкция рамы должна быть такой, чтобы предотвратить возможное опрокидывание колуна.

Такая конструкция имеет ряд преимуществ:

• не требует подключения к электричеству;
• простота конструкции;
• доступные материалы;
• позволяет рубить поленья разных габаритов.

Среди минусов – обязательный контроль за состоянием крепежа колуна, точный расчёт длины рычажного механизма. В противном случае, можно получить травму.

Наиболее безопасная и дешёвая вариация механического колуна представляет собой специальную насадку на чурбак. А уже сверху на него «накалывается» полено

Вернемся к обсуждению типов механических дровоколов. Итак, остался второй тип.

• Редукторный. В данном случае колун приводится в движение шестерней и зубчатым колесом. Иногда такой тип дровоколов называют реечным, так как в составе его механизма длинная рейка, снабженная зубчатой или червячной передачей.

К сведению! Дровокол может быть с двумя разными типами лезвий: плоское. Оно рубит полено на 2 части и крестообразное. В этом случае полено раскладывается на 4 части.

Механические инструменты для колки дров отличаются своей компактностью. Обычно домашние мастера отдают предпочтение приспособлениям с ножным приводом. Они более безопасные.

Колун для дров с электрическим приводом

Электродровоколы – более усовершенствованные агрегаты. Могут быть как вертикальными, так и горизонтальными. Чаще всего работают с конусной насадкой, которая просто всверливается в полено. Такие агрегаты имеет смысл использовать при больших объемах заготовок древесины.

Обратите внимание, для самостоятельной сборки необходимо найти нужной мощности мотор и правильно подключить электропривод

Самыми безопасными считаются вертикальные дровоколы.

Однако, несмотря на всё удобство, есть один нюанс, станки работают от напряжения в 320 Вольт. Кроме того, любой агрегат требует определенного навыка работы.

Важно обеспечить свободный ход всех механизмов, проводить регулярное техобслуживание, чтобы предотвратить заклинивание и порчу прибора.

Бензиновые агрегаты для колки дров: особенности использования

Ещё более профессиональными устройствами считаются станки, работающие на бензине. Такое оборудование стоит на лесозаготовительных предприятиях. От оператора требуется лишь контролировать ход выполнения работы. Такие устройства не пригодны для установки в домашних мастерских. Они достаточно габаритные и шумные.

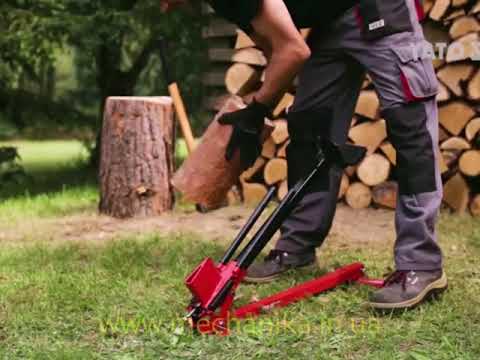

Чем привлекательны устройства для колки дров с ножным приводом

Механизмы для колки дров с ножным приводом оптимально подойдут для домашней, сезонной заготовки древесины. Они могут легко расколоть чурки среднего диаметра и освободить вашу спину от сверхнагрузок.

https://www.youtube.com/watch?v=_ViYP40NnoU

Если говорить о механических моделях дровоколов, то ими практически невозможно нанести увечья. Такой инструмент интуитивно прост в использовании и подходит даже для пожилых людей, по сути, с ним справится даже подросток.

Важно! Чем меньше диаметр колуна, тем проще будет работать с механизмом. Однако, помните, поленья следует подбирать исключительно под рабочий диаметр агрегата.

Ножные пружинные колуны легко справятся с поленьями, диаметр которых составляет 20 — 25 см

Прибор легко складывается, не занимает много места, подходит для использования на даче или в частном доме. При необходимости его можно просто убрать в сарай.

К сведению! В среднем, вес механического ножного колуна составляет от 8 до 10 кг. Изготавливается, в основном, из прочной стали.

Обзор самых популярных моделей для колки дров

Купить инструмент для колки дров можно в специализированных магазинах спецтехники или хозтоваров. Обычно их не привозят в большом количестве, поэтому лучше заранее поговорить с представителем магазина, чтобы уточнить есть ли в наличии устройство.

Чаще всего российские потребители хвалят специнструмент марки Logmaster.

Дровокол с механическим приводом марки Logmaster

Дровоколы этой серии отличаются высоким качеством сборки и удивительной производительностью.

Легкий, компактный, удобный – дровокол, придуманный американским инженером Джеймсом Клиффордом считается эталоном подобных машин

Легкий, компактный, удобный – дровокол, придуманный американским инженером Джеймсом Клиффордом считается эталоном подобных машин

Коротко о характеристиках:

• вес – 9,5 кг;
• тип привода – ножной;
• рабочее усилие – 1200 кг;
• цена – от 4 000 рублей.

Механический дровокол ZIGZAG от Yardworks

Механический дровокол ZIGZAG –один из самых лёгких механизмов для колки дров. Обеспечит простую и быструю колку поленьев без топора. Нажатием ножной педали на стальной клин создается давление в 1200 кг. Габариты обрабатываемого полена: диаметр до 25 мм, длина 45 мм. Стоимость такой модели 4900 рублей.

Дровокол ZIGZAG от Yardworks – простой и удобный инструмент, который просто необходимо иметь на даче

Колун Hecht 6 с ножным приводом популярного производителя коммунальной техники и специнструмента Hecht

Удобный инструмент для тех случаев, когда срочно нужно заготовить дрова. Все элементы выполнены из закаленной стали.

Прибор снабжен мощной пружиной и педалью

По отзывам потребителей прибор практически безотказен в работе и справляется даже с сырыми дровами. Однако, помните, сырая поленница может привести к гниению древесины, кроме того, такие полотна сильно теряют в объеме по мере высыхания.

Как изготовить самодельный гидравлический дровокол: чертеж и пошаговое руководство

Простые схемы по изготовлению дровокола своими руками можно найти в интернете. Проще всего создать пружинный механизм. Вот некоторые схемы (как всего агрегата, так и колуна), которые могут приходиться в работе.

Однако, многие мастера ставят перед собой ещё более сложную задачу – создать гидравлический дровокол. Поможем и с этим. Предлагаем вам обзорную фото-инструкцию по изготовлению такого агрегата.

Для начала посмотрим на чертежи

Совет! Скорость подачи полена на лезвие гидравлического колуна – до 5 см/с.

После того, как вы определились с чертежом, изучили фото гидравлического дровокола своими руками, вам пригодится небольшая обзорная фото-инструкция:

А если вы хотите узнать больше подробностей об устройстве гидравлического реза для дров, смотрите это видео.

Винтовой конусный дровокол домашнего производства

Винтовой дровокол (мы упоминали о нем ранее), может быть вертикальным и горизонтальным. От привычных нам дровоколов он отличается формой пильного инструмента. Это не лезвие, а конус. Для такого дровокола нет особых условий эксплуатации. Такой системе всё равно, если ли в полене сучки. Они одинаково быстро справляется с деревом разной конфигурации и качества.

https://www.youtube.com/watch?v=NjXQcjgocwo

Схема конуса для дровоколаСхема винтового станка

Такие устройства считаются одними из самых безопасных. Кроме того, такой механизм не требует мощного мотора, что, безусловно, плюс. Мощности в 3 кВт будет достаточно чтобы обеспечить его бесперебойную работу.

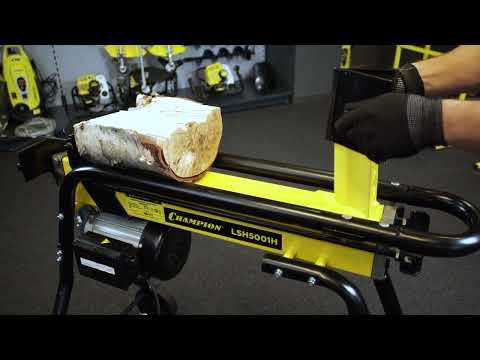

Видео:Дровокол CHAMPION LSH5001H. Гидравлический дровокол. Обслуживание дровоколаСкачать

Винтовой конусный дровокол: сборка оборудования своими руками и основные правила использования — Станок

Дровокол на дачном участке – это решение огромной проблемы. Рубить топором большой объем дров – занятие тяжелое, требующее много времени.

Поэтому многие жители загородных поселков сегодня пользуются именно дровоколами.

Правда, готовый заводской станок стоит немалых денег, поэтому умельцы сами изготавливают это оборудование, используя детали и узлы от других станков или бытовой техники.

Сегодня существует две разновидности дровоколов, в основе которых лежат два разных рабочих органа. Это колун (острая, в виде ножа, вертикально установленная пластина), на который деревянную чурку с усилием надвигает толкатель.

Такой дровокол называют реечным. И конус, на котором нарезана винтовая резьба. Сделать тот и другой дровокол своими руками (чертежи используя) не проблема.

Главное найти все необходимые детали, основными из которых являются двигатель и рабочий орган.

Винтовой дровокол

Из двух вышеобозначенных конструкций, самый простой – винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает.

Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор.

Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.

Что касается мотора, то оптимальный вариант – это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт.

Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное – правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив.

И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.

Внимание! Очень важный показатель – скорость вращения рабочего органа. Она не должна превышать 500 об/мин. Поэтому необходимо правильно подобрать редуктор к электрическому двигателю.

Теперь о выборе подшипников.

В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм.

Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.

Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.

Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.

И самый главный элемент дровокола винтового с двигателем 220 вольт – это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто.

https://www.youtube.com/watch?v=Y_i1XPKjTQo

Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно. Важно – правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать.

Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента.

• Диаметр –70 мм, размер скоса – 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
• Диаметр – 80 мм, скос – 1,2, глубина раскола – 550 мм.
• Диаметр – 100 мм, скос – 1,5, глубина раскола – 750 мм.

На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы. Особое внимание направлению нарезки резьбы. Она должна быть левой. То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя.

По сути, с помощью резьбы выполняется дополнительное движение заготовки – поступательное. При том, как сам рабочий орган вращается. Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную.

Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.

Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика.

Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами).

На фото ниже показана вторая конструкция винтового конуса.

Размеры дровокола

Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное – удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.

• Длина станка – 85 см.
• Высота – 65 см.
• Ширина – 45 см.

Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины.

Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол – это защита мотора от стружек и щепок, которые летят в процессе резки.

Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.

Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.

Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека.

Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал.

Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.

Упрощенная конструкция винтового дровокола

Как вы сами смогли убедиться, изготовить винтовой дровокол своими руками несложно. Конечно, если есть возможность найти все вышеперечисленные детали к станку. Но есть вариант более простой.

Для него нет необходимости использовать редуктор и подшипники, промежуточный вал и сложную станину. Все, что вам потребуется, это двигатель и винтовой конус.

Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показан этот простой дровокол.

То есть, на вал электродвигателя насаживается конус, который крепится на нем двумя стопорными винтами. Их концы входят в пазовую канавку вала. И это очень надежное крепление. Единственное, на что необходимо обратить внимание, это на сам электродвигатель.

• Его мощность должна быть в пределах 4 кВт. Мощнее не надо.
• Скорость вращения вала должна быть в пределах 750 об/мин, лучше меньше.

Габариты двигателя значения не имеют, он может быть небольших размеров, но мотор можно приподнять, установив под него маленькую станину или подставки из металлического кругляка. На фото выше видно, что двигатель, наоборот, опустили, потому что высота вала была очень большой.

https://www.youtube.com/watch?v=W3yBdJcSBi4

Выбирая тот или иной тип дровокола, необходимо основываться на деталях, которые в первую очередь доступны. Поэтому для кого-то изготовить реечный дровокол своими руками проще, чем винтовой. А для кого-то, наоборот. Но в любом случае свой станок для рубки дров на дачном участке – это возможность облегчить заготовку дров.

Обязательно ознакомьтесь с видео и фото в виде инструкций к изготовлению своими руками дровокола. На самом деле это не очень сложно, как может показаться на первый взгляд.

Дровокол винтовой

Колка дров топором – это непростое занятие, отнимающее много сил и времени, но есть способ облегчить этот процесс. В особо тяжелых случаях применяют бензопилу.

Хоть она и предназначена для распиливания бревен и досок поперек длины, с ее помощью можно распилить и вдоль, но времени и усилий это занимает больше, чем при использовании топора.

Другим вариантом расколоть полено является использование клина и кувалды или молота. Такой способ отнимает много сил и времени.

Самым оптимальным инструментом для колки дров будет дровокол винтовой. Это простое по своей конструкции и при этом надежное приспособление. Принцип работы заключается в использовании клина с резьбой.

Возможно кто-то замечал, что шуруп легко входит в дерево, но редко вызывает трещину. Большой клин дровокола, имеющий резьбу без труда врезается в полено и раскалывает ее на две половины.

Работа человека сводится к подаче чурбаков к инструменту и перемещении готовых дров от него.

Некоторыми дровоколами можно перерабатывать до 150 кубометров чурбаков сырой березы стандартного размера и значительно сократить трудозатраты.Конечно, реализации этого потребуются определенные инструменты и навыки.

• Требуется всего лишь двигатель мощность минимум 2,2 кВт и так называемая «морковка-дровокол» или конус для дровокола.
• Например, вы можете изучить каталог комплектующих для винтовых конусных дровоколов на одном из сайтов из поисковой выдачи и собрать самостоятельно надежный и производительный агрегат.
• Более мощные станки в быту, использовать не имеет смысла, потому что частота использования небольшая, а стоимость приобретения, на порядок выше стоимости приобретения, винтовых конусных дровоколов.

Винтовой дровокол

Основные виды винтовых дровоколов

Используемый в быту дровокол винтовой может быть изготовлен как переносным, так и стационарным. Переносной вариант также изготавливают с колесами, которые позволяют легче перевозить инструмент. Стоимость такого устройства варьируется в среднем в диапазоне 16-38 тысяч рублей. В основном на цену влияет тип двигателя.

Есть два варианта исполнения привода:

• бензиновый;
• электрический.

Второй тип в основном работает от однофазной сети, потому что трехфазная сеть для частного дома обходится дорого, хоть и позволяет использовать более мощный конусный дровокол. Бензиновый вариант будет стоить дороже, потому что устройство винтового колуна с электрическим приводом проще в изготовлении.

Электрический дровокол

По типу резьбы дровоколы бывают:

• с метрической резьбой;
• с упорной резьбой.

В первом случае есть риск того, что полено может слететь с рабочего места. Кроме того такая резьба стирается гораздо быстрее. Упорная резьба входит в древесину гораздо лучше, не позволяет полену слетать и более устойчива к износу.

На сегодняшний день распространены два варианта исполнения конусных дровоколов. В первом варианте на вал, идущего от электродвигателя ставится винтовой конус. При этом электродвигатель должен быть небольшой мощности (до 5кВт и до 500 об/мин).

Второй вариант исполнения подразумевает применение ременной передачи со шкивами разного диаметра. Передаточное число должно быть таким, чтобы снизить число оборотов на валу, который вращает винтовой конус. Для этого на валу двигателя ставят шкив меньшего размера.

Число оборотов при таком исполнении обычно не превышает 300-400 об/мин.

Колун с упорной двухзаходной резьбой

https://www.youtube.com/watch?v=FvUMbX6vO9Q

Кроме вышеперечисленных вариантов есть конструкция винтовых дровоколов с мотор-редуктором, в котором двигатель соединен с понижающим редуктором в едином закрытом блоке. Такой способ применяется крайне редко.

Видео:Гидравлический дровокол Часть 1Скачать

Дровокол своими руками: чертежи, фото, инструкции

Множество отопительных устройств для загородных построек функционируют на дровах.

В 19-ом столетии рубка дров осуществлялась вручную, но с созданием механических дровоколов труд человека заметно облегчился. Самые первые приспособления были паровыми, и их невозможно было соорудить на дому.

В настоящее время можно собрать дровокол своими руками. Чертежи, фото, инструкции помогут это сделать без особых проблем.

Подобное устройство позволяет справиться даже с большими поленьями и бревнами

Как выбрать дровокол: особенности изделия

Если в хозяйстве нужен дровокол, то важно решить: покупать ли готовое изделие или собрать его своими руками. При реализации последнего варианта потребуются определенные инструменты и навыки. Например, вы можете изучить каталог комплектующих для винтовых и конусных дровоколов какого-либо производителя и собрать самостоятельно надежный и производительный агрегат.

Устройство с вертикальным расположением бревна

Другие варианты оборудования работают по принципу – мотор перемещает на полено специальные ножи, при оказании давления на которые бревно раскалывается. Чтобы создать качественное изделие стоит изучить информацию, как сделать дровокол своими руками и какой тип устройства лучше выбрать.

Установок работающих по данному принципу очень много и они различаются  друг от друга по отдельным признакам:

• по методу укладки бревна. Есть вертикальные и горизонтальные механизмы. Устройства вертикального типа считаются более мощными и могут работать с толстыми бревнами, но для кривого полена стоит выбрать горизонтальный прибор;
• максимально возможные значения укладываемых дров. В зависимости от этого фактора оборудование делится на промышленное и бытовое;
• типы привода. Для бытового использования достаточно применить электрический агрегат с мощностью около 2,5 кВт.

Достаточно мощные агрегаты можно сделать своими силами

Кроме того, значение имеет масса бытового инструмента. Подобное изделие можно сконструировать самостоятельно.

Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями дровокола созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

• простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
• для малых объемов рекомендуются устройства механического типа;
• к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

• электрический дровокол с вертикальным расположением полена;

Модель AL-KO LHS 6000

• устройство реечного типа;

Модель реечного типа со станиной

• винтовой отличается большой мощностью;

Винтовая модельГидравлический вариант может использоваться в хозяйственных целях

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками. демонстрирует, как сделать такие изделия самостоятельно.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

https://www.youtube.com/watch?v=RZYyz66EbNE

Основная конусная деталь

Аппарат состоит из следующих частей:

• мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
• станина представляет собой настольную поверхность, куда складываются дрова;
• редуктор применяется для контроля за оборотами.

Работа конусного дровокола

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших котельных, бань и загородных усадьб.

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и насосного гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

• расположение бревен по вертикали или горизонтали;
• допустимые размеры;
• габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
• мощность мотора.

Работа гидравлического устройства

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Комплектующие для реечной модели

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

• возможная длина полотна;
• разновидность колуна;
• сила, которая применяется к заготовке.

Самодельная конструкция»Реечный дровокол можно приобрести в заводской комплектации. Конусные или винтовые модели не предлагаются в сборке. Отдельно можно найти конус из стали, а остальные части набрать из подручных средств.»

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Как производится сборка реечного дровокола своими руками: наглядные чертежи, инструкции и фото

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Особенности  монтажа гидравлического дровокола своими руками: простые инструкции, чертежи и фото

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.

Устройство гидравлической модели

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

https://www.youtube.com/watch?v=N4TmI7eUI3M

Принципиальная схема гидравлического агрегата

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Основные узлы агрегата

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Полезная информация! Чаще всего, гидравлическая установка берется от трактора. Также используется двигатель с бензиновым приводом.

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно  купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.

Так работает самодельный агрегат

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

• насадку нельзя напрямую монтировать к мотору;
• если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
• ременная и цепная передачи защищаются специальным кожухом;
• минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Самодельная винтовая модель

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен.

Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение.

Затем подсоединяется двигатель.

Устройство простой самодельной установки

Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Двигатель от стиральной машины отлично подходит для сооружения дровокола

Чем отличается заводская модель от самодельной?

Дровокол можно изготовить не только своими силами, но и купить в готовой сборке. Разница заключается в цене. Мощные модели могут стоить до 90 тысяч рублей. В некоторых случаях дешевле купить материалы и изготовить агрегат самостоятельно. Основное достоинство заводской сборки в том, что не надо тратить лишние силы и время. Готовый агрегат просто покупается в магазине.

Но самодельное устройство можно настроить так, как будет удобно. При этом устанавливается любой двигатель, определенный тип передачи и устройство под любые размеры дров. Обойдется самодельная конструкция в несколько  раз дешевле заводской.

Имея необходимые материалы можно создать своими руками вариант механического пружинного дровокола. На чертежах можно посмотреть основные моменты монтажа. По внешнему виду устройства, сделанные своими руками, проигрывают заводским моделям.

Подводя итоги, можно сказать, что самодельные варианты обойдутся дешевле покупных конструкций и превосходно подходят для использования в домашних условиях.

В таблице представлены некоторые модели и их цены:

Для коммерческого применения и для производства лучше приобрести заводской агрегат. Выбор разновидности двигателя, варианта расположения бревен и типы колуна зависят от персональных нужд и предпочтений. Модель ручной сборки можно со временем видоизменять и создавать более оригинальные устройства.

Загрузка…

📸 Видео

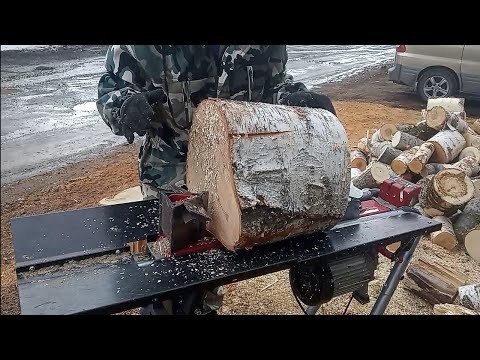

теперь дровокол рубит в четыре раза быстрееСкачать

Дровокол BRAITСкачать

Дровокол бензиновый 17л.с. Мощь и силаСкачать

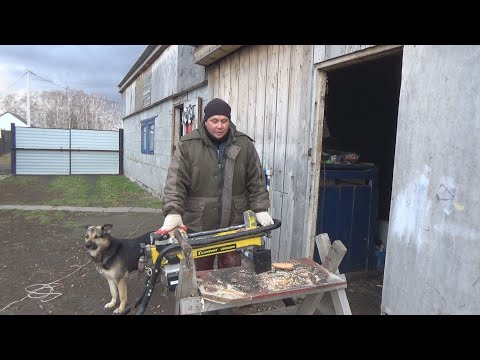

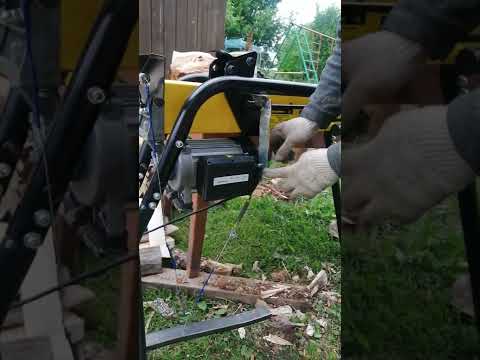

супер доработка дровокола champion lsh5001hСкачать

Как собрать дровокол HLS-5500H | HUTERСкачать

Инструкция по сборке реечного дровокола в домашних условиях.Скачать

Ножной дровокол YATO YT 79943 для колод, длиной до 43 см и толщиной до 18 смСкачать

Дровокол Huter HLS-5500|обзор|тестСкачать

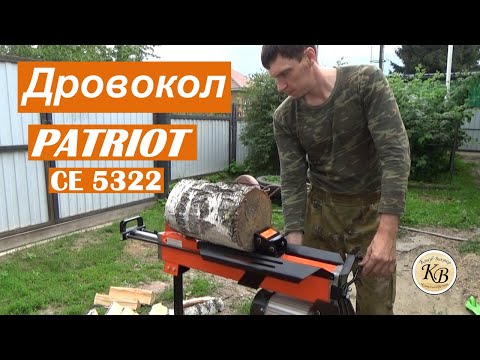

Обзор дровокола PATRIOT CE 5322Скачать

Видео инструкция для дровокола Scheppach oxt – 500Скачать

Как правильно колоть дрова на гидравлическом дровоколе «Дровосек» ДГП500: советы и инструкцияСкачать

Дровокол ЧЕМПИОН для дома и дачиСкачать

Лучший дровокол| Тест на выживание дровоколов HUTER | Дровокол или колунСкачать

Модернизированный дровокол ЧемпионСкачать

Обзор на дровокол Горыныч бензиновый 6 тонн. Ответы на вопросыСкачать
