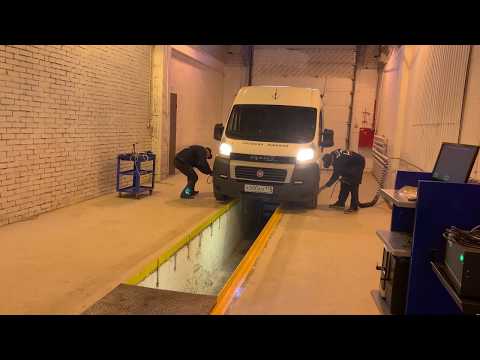

Контроль тех.состояния и ТО транспорта документооборот 2021

Правильная диагностическая карта

Форма и содержание

В июне 2020 года перевозчики и прочие заявители по запросам на грузовой пропуск в Москву (МКАД, ТТК, СК) вновь столкнулись с проблемой отказов из-за диагностической карты (такая же ситуация была год назад).

Основание для отказа в этот раз: несоответствие формы и содержания предоставленной диагностической карты требованиям федерального закона о техническом осмотре.

Как видим, департамент транспорта Москвы не устраивают форма и содержание ДК.

Форма диагностической карты

Форма диагностической карты устанавливается в Приложении №3 Правил проведения технического осмотра транспортных средств (утв. постановлением Правительства РФ от 5 декабря 2011 г. N 1008).

Последняя редакция этого документа произошла 30.09.2019г. и именно с ней связаны изменения по тахографу в ДК.

Форма ДК — это грубо говоря бланк, на котором содержится информация, заполняемая туда во время технического осмотра. Эти сведения составляют таким образом содержание ДК.

Что касается формы, то согласно позиции департамента транспорта Москвы, а так же разъяснениям Минтранса России, любое искажение утвержденной формы диагностической карты недопустимо, так как она не является типовой или рекомендательной.

Формой считается как текстовое заполнение таблицы, так и графическое размещение элементов формы относительно друг-друга.

Ответ департамента транспорта Москвы про форму ДК и ее содержание

Как видим из ответа мостранса с разъяснением причин отказа по запросу на пропуск, графическое исполнение граф ДК не соответствует утвержденной форме.

Под графическим исполнением понимается компоновка пунктов диагностической карты и их расположение.

В значительной части исследованных мной отказных ДК наблюдалось, например, перенесение пункта 70 ДК на оборотную сторону, видимо не влезло на лицевую; в то же время в форме абсолютно однозначно указывается, какие графы располагаются на лицевой стороне, а какие на оборотной.

Еще одна из ошибок — это сокращение количества строк в графах на оборотной стороне и разбивка их на блоки иным образом, чем это сделано в утвержденной форме.

Пример неправильной компоновки строк ДК и разбивки на блоки

Сравните рисунок выше с тем, как это предлагается в утвержденной форме:

Правильная компоновка таблицы в утвержденной форме ДК

Сравните: три отдельных блока в неправильной ДК вместо одного монолитного в нормативной форме ДК; количество строк тоже отличается.

Вторым элементом формы диагностической карты является текстовое содержание граф (их наименования).

Пожалуй, самым ярким примером здесь будет одна из первых граф лицевой стороны: очень часто операторы технического осмотра пишут ВТОРИЧНАЯ ПРОВЕРКА вместо названия графы ПОВТОРНАЯ ПРОВЕРКА.

Вторичная проверка и двоеточия в графах VIN, номер рамы и т.д.

Помимо «вторичной проверки» указано «Категория» вместо «Категория ТС», присутствуют двоеточия в графах «VIN», «Номер рамы», «Номер кузова».

Как видите, департамент придирается, очевидно, к очень мелким мелочам.

Я не уверен, что все из них имеют значение для мостранса и влекут отказ. Однако, мне приходится учитывать все возможные поводы для отказа.

Помимо упомянутых выше ошибок, часто встречают иные формулировки пунктов поверки (которые от 1 до 70), в том числе пункты 23 (как на рисунке с лишним словом «требованиям»), 57 и 67.

Это далеко не полный перечень и у разных операторов ТО эти ошибки могут отличаться, поэтому обязательно проверяйте все пункты. Однако, очевидно, что департамент тоже не проводит сплошную проверку каждой буквы, а оперирует каким-то списком типичных несоответствий.

https://www.youtube.com/watch?v=y_TMv2sr_5w

На примере выше вы можете обратить еще внимание на сплошную черту между строками «Тахограф…» и «СРТС или ПТС…». К этому вопросу мы еще вернемся.

Таким образом, форма ДК — это бланк. Его наполнение и графическое изображение важно, особенно формулировка граф, поскольку внешне похожие по смыслу фразу в итоге могут иметь отличающиеся значения. Чисто умозрительно, конечно, а не в данном случае, но департаменту только повод дай для отказа.

диагностической карты

ДК это то, чем мы заполняем бланк. Начиная с номера ДК и заканчивая подписью специалиста (и печатью).

ДК регулируетсяправилами заполнения диагностической карты (Приложение N 1 к приказу Министерства транспорта РФ от 21 августа 2013 г. N 274) а так же ст.19 ФЗ от 1 июля 2011 г. N 170-ФЗ «О техническом осмотре транспортных средств и о внесении изменений в отдельные законодательные акты Российской Федерации» (с изменениями и дополнениями)

В этих документах регламентируется как именно следует заполнять графы ДК, то есть в отличие от утвержденных форм бланка это произвольная информация, заполняемая самим оператором ТО, но по определенным правилам и в соответствии с определенными требованиями.

Например, в графе «Оператор технического осмотра» указывается полное и сокращенное наименование оператора технического осмотра, адрес оператора технического осмотра. Так же, ФИО индивидуального предпринимателя указывается полностью. Как видим, номер оператора указывать не предусмотрено; тем более, что этот номер — это первые 5 цифр в номере диагностической карты.

Очень плохой образец ДК

На примере видно, например, что оператор, вместо отметки крестиком какая первичная или повторная проверка проводится, указал «ДА» и «НЕТ».

Обязательно заполняется юридический адрес оператора ТО и адрес пункта ТО в случае, если он отличается от юридического.

К типичным ошибкам здесь можно отнести так же распространенную практику указания номера карты в ЕАИСТО в поле «пункты, подлежащие дополнительной проверке». Обращаю внимание, что речь идет не о примечании, в котором указывают номер ЕАИСТО в 99% случаев. Но и в нем этот номер указывать не обязательно, так как номер карты в ЕАИСТО это и есть регистрационный номер диагностической карты.

Таким образом, формой ДК является по сути бланк утвержденного вида, который нельзя редактировать, и заполняемый сведениями в соответствии с наименованием пунктов, граф и строк. Эти сведения и являются содержанием ДК.

Образец формы ДК и правила заполнения ДК содержанием можно найти в нормативно-правовых актах, ссылки на которые я привел выше

Спорным остается вопрос о необходимости разделительной черты между строкой для сведений о документе, на основании которого выдана ДК (СРТС/ПТС) и строкой для сведений о тахографе.

Я встречал в обзорах по этой проблеме упоминания номеров 9 и 10 данных граф и даже ссылку на нормативно-правовой акт

Графа 9 и 10 Постановления 1276

Однако, эта информация не совсем верная. В упомянутом Постановлении Правительства (как 1008 так и 1276) вообще речи не идет о таких графах:

Постановление 1276

Как видите речь не то что не идет о номерах граф, она вообще идет о строках в поле.

Дополнительно можно увидеть, что лицевая сторона дополняется пунктом 70, и можно увидеть, что такие пункты визуально отграничиваются от других линиями, черточками.

В самом же вносящем изменения постановлении речь идет именно о строке в поле. То есть поле уже есть, в него добавляется строка.

В прошлом материале я уже проводил более подробный анализ и пришел к выводу, как и Консультант+, что разделительная линия не нужна.

Однако, очевидно, что редактор «официального источника опубликования» на правительственном сайте придерживается, как и правовая система Гарант, другого мнения. Эта точка зрения содержится и в разъяснении Минтранса России, полученном одним из операторов ТО:

Разъяснение Минтранса России по разделительной линии в ДК

Примечательно, что Министерство транспорта тоже оперирует терминами «графа №9» и «графа №10», причем, ни форма не содержит нумерации граф, ни регулирующие оформление ДК нормативно правовые акты (ФЗ о ТО, правила проведения ТО, правила заполнения ДК).

Мостранс так же апеллирует к неким разъяснениям Минтранса России (см. скрин выше). Однако, далеко не факт, что Мостранс получил точно такие же разъяснения, как и оператор ТО; по крайней мере департамент транспорта Москвы не счел необходимым ознакомить заявителей с таковым разъяснением.

https://www.youtube.com/watch?v=w0dg7vuL0KU

Добавлю так же, что Московский департамент транспорта не находится в прямой иерархии к Министерству Транспорта России, то есть не является его территориальным органом или структурным подразделением.

Однако, разделительная черта присутствует в документе в источнике официального опубликования (говру) и по сути является аутентичным вариантом.

На данный момент я не имею никаких подтверждений того, что московский департамент транспорта пользуется этим же источником; впрочем, опровержений тоже. Запрос я туда написал, жду

Выводы по разделительной линии из практики

Что касается доступных мне диагностических карт, по которым выданы как положительные, так и отрицательные решения, то здесь никаких однозначных выводов я, увы, сделать не могу.

У меня есть примеры выданных пропусков по запросам с ДК без разделительной черты. Однако, я не сказал бы, что все эти ДК идеально соответствуют утвержденной форме и идеально заполнены по содержанию. Более того, есть примеры, когда по совершенно идентичным ДК вынесены одновременно положительное и отрицательное решения.

Похожим образом обстоит дело и с ДК, в которых разделительная линия присутствует. По ним тоже есть выданные пропуска, хоть и в меньшем количестве. Однако, данные ДК в целом заполнены совершенно не по форме и неправильно по содержанию, имеют явные ошибки.

В такой ситуации очень сложно качественно проанализировать материал и сделать какие-то уверенные выводы. Сам департамент, как вы видели, на вполне конкретные вопросы отвечает описательно «значительное количество граф» не указывая, какие именно; и будем откровенны, как правило, количество граф там не такое уж и значительное.

В общем, пока ждём более конкретных ответов от департамента и положительной (или отрицательной) практики по решениям о выдаче пропусков, оформленных с диагностическими картами уже с учетом всего вышеизложенного.

Проблема «С/N3»

Отдельно стоит упомянуть о проблеме по указанию категории ТС.

Дело в том, что эта графа заполняется, согласно правилам, в соответствии с документами на ТС.

В подавляющем большинстве случаев это категория «С» — упрощенно грузовое ТС (свыше 3,5т).

Однако, в целях проведения технического осмотра используется другая, более дробная классификация, включающая в том числе категории M2, N3, L и так далее. В ней N3, например, соответствует ТС полной массой от 12 тонн. От данной категории в том числе зависит вид лицензии оператора технического осмотра, то есть на каждую такую категорию оператор получает разрешение.

Поэтому, при проведении технического осмотра оператор обязательно указывает в базе ЕАИСТО категорию, в соответствии с этой классификацией, помимо указанной в соответствии с документами на машину категорией С.

Встречаются СРТС, в которых указана категория как С / N3. В таких случаях, при оформлении диагностической карты, в которой фигурирует обе категории из разных классификаций, например » С / N3 «.

И в таком случае сведения из СРТС не противоречат сведениям из ДК и не противоречат базе ЕАИСТО.

А вот в случаях, когда в СРТС указана только С, как действовать не вполне понятно, как и то, как это расхождение воспримет департамент.

Дело в том, что если выписать ДК, в которой указать в соответствии с СРТС только категорию С, то она будет расходиться с информацией ЕАИСТО, в которой указаны обе категории; если же в печатной ДК указать обе категории, как в базе, то это будет несоответствие с СРТС.

Как решать данную коллизию я не знаю.

Если воспринимать указания правил заполнения диагностической карты (ссылка выше), то в данной графе указываются данные в соответствии со свидетельством о регистрации транспортного средства или паспортом транспортного средства, представленными владельцем или его представителем (п.8 правил).

Исходя из абсолютно буквоедского буквального непрофессионального и некомпетентного подхода специалистов мостранса следует руководствоваться именно документами на ТС, но не возникнет ли здесь пресловутый отказ «по базовому регистру», как я его называю, предсказать сложно.

https://www.youtube.com/watch?v=dxzxzDcHVxs

Отказ из-за противоречивых /недостоверных сведений (отказ по базовому регистру)

В рамках своего курса обучения оформлению пропусков я предлагаю варианты действий в данных случаях, в первую очередь по ДК с или без разделительной черты. Такие же консультации можно получить и в рамках моей годовой подписки на консультации, которые я выкладываю с вой закрытый телеграм-канал.

Как нарисовали форму ДК в официальной правовой базе без оснований

Видео:Неисправности из за которых вы не пройдете ТехосмотрСкачать

Неисправности из за которых вы не пройдете Техосмотр

Порядок проведения проверки технического состояния ТС

На автотранспортные происшествия приходится значительная доля смертности в стране. Причины аварий могут быть разными, однако большинство из них происходит из-за неисправностей автомобиля. Для снижения аварийности, безопасности на дорогах автотранспортные компании обязали проводить регулярные техосмотры.

Рассмотрим порядок проведения предрейсового контроля технического состояния ТС. Выясним, кто в организации несет ответственность за осмотры и выписывает заключение о техническом состоянии транспортных средств. Также разберем порядок заполнения отчетной документации и виды технического контроля автотранспорта.

Проверка техсостояния ТС – особенности

Проверка технического состояния транспортных средств проводится во всех компаниях, на балансе которых значатся машины. О наличии обязательной процедуры должно позаботиться руководство предприятия.

Проверка занимает порядка пятнадцати-двадцати минут. Она проходит не на станциях технического обслуживания, а на месте – то есть в гараже или на стоянке фирмы. Существует два вида контроля. Рассмотрим каждый из них детальнее.

Предрейсовый

Это экспертиза технического состояния ТС перед отправкой машины в рейс. Манипуляции проводятся до того, как техника покинет базу. По окончании диагностирования ответственное лицо убеждается, что автотранспортное средство полностью исправно и готово отправиться в дорогу.

Послерейсовый

Еще одна форма ежедневного мониторинга. Проверяются технологические показа-тели, износ при эксплуатации (при длительных поездках). По итогам этого вида контроля техник отправляет машину на стоянку или же назначает более тщательную диагностику.

Ежедневное ТО автомобиля

Это профилактическая мера, позволяющая вовремя выявить неполадки и не допустить серьезных поломок.

Ежедневное ТО автомобиля.

При проведении мониторинга ответственный за техническое состояние транспортного средства сотрудник обязан обратить внимание на следующие моменты:

  • состояние тормозной системы;
  • износ осей, колес и шин;
  • целостность кузовной части, фар, дворников, стекол;
  • состояние насосов и генераторов, аккумулятора, гидрочастей;
  • уровень масла и топлива, отсутствие утечек жидкостей;
  • состояние фильтров.

Также надо следить за чистотой автомобиля, продувать составные детали в случае запыления.

Кто проводит контроль

Процедуру имеет право проводить штатный автомеханик или нанятый по договору специалист. Первый вариант подразумевает под собой отдельную должность на предприятии. Директор может отправить на спецподготовку действующего механика. В этом случае важно позаботиться о наличии оборудования, необходимого для контрольных осмотров.

Во втором варианте компания заключает договор с поставщиком услуг. Мастер приходит в гараж по мере надобности.

Требования к автомобилю, выезжающему в рейс

Эксплуатировать можно только исправное, прошедшее ремонт автотранспортное средство.

Перед отправкой в путь следует обратить внимание на:

  • отлаженную работу тормозов, коробки передач, рулевого реле;
  • четко работающий аккумулятор;
  • допустимое давление в шинах;
  • исправность системы сцепления, отсутствие посторонних шумов при работе автомобиля;
  • сигналы клаксонов, работу фар;
  • наличие в кузове укомплектованной аптечки, инструментов, огнетушителя, домкрата;
  • отсутствие подтеканий масел, топлива.

По своему усмотрению консультант мониторит другие характеристики.

Требования к контролеру

Контролировать техническое состояние и оборудование транспортных средств может человек с соответствующим образованием. Требуемый уровень – минимум среднее специальное. Механик по регламенту должен иметь сертификат соответствия. Аттестат после прохождения подготовки выдают в транспортной инспекции.

Образец порядка проведения контроля

Порядок проведения осмотров технического состояния АТС закреплен в инструкциях по БДД, рекомендации также реально получить в министерстве транспорта.

https://www.youtube.com/watch?v=vPnLDCOfrTU

План контроля включает в себя перечень манипуляций, основные из них выглядят так:

  • исследование внешнего вида техники;
  • проверка кузова, кабины водителя, сигналов, света, тормозов, аккумулятора;
  • контроль основных систем: пневматических подвесок, рулевой, сцепления, движка;
  • проверка параметров мостов, целостности шлангов, поворотников;
  • анализ колес, шин, бамперов.

Напомним, что при составлении акта проверки присутствует шофер.

Отметим, что операционный контроль может осуществляться по ряду направ-лений. Каким путем пойти – решает ответственное лицо. Объем манипуляций напрямую зависит от состояния машины и ее типа. Рассмотрим возможные варианты детальнее.

Виды и объемы проверки технического состояния ТС

Техконтроль подразделяется на визуальный и мануальный. Второй вариант техник применяет в том случае, если конкретная деталь или система вызывают подозрения. Карту диагностики некоторые фирмы получают по «серым» схемам – то есть минуя официальное заключение эксперта. Такие «хитрости» грозят компании штрафами от ГИБДД, а также увеличивают риски ДТП. Вернемся к «белым» схемам.

Методы проверки

Осуществление техконтроля (предсменного и послерейсового) делится на полный осмотр и мониторинг конкретной системы. Полный осмотр, требуемый приказами Минтранса, призван обеспечивать дорожную безопасность, контролировать все составляющие ТС. Частичный осмотр применяют при поломке или неполадках одной из систем. Рассмотрим, какие бывают нюансы в каждой системе машины.

Тормозных систем

Проверка тормозной системы.

Тормоза – одна из основных частей ТС, отвечающая за безопасность шофера и окружающих.

При их осмотре могут выявить следующие неполадки:

  • заниженная эффективность системы;
  • заклинивание, перебои;
  • утечка жидкости;
  • сбои световых сигналов торможения.

При обнаружении вышеперечисленного автомобиль отправляют на детальное обследование.

Системы рулевого управления

Сбои здесь могут быть такими:

  • заедание управления;
  • нарушение регулировки деталей.

Машина также отправляется на станцию ремонта.

Внешних световых приборов

При осмотре фар техник может выявить:

  • замыкание контактов;
  • сбои в работе задних/передних фонарей.

ТС не допускают в путь до исправления ситуации.

Колес и пневматических шин

Проверяются крепление и внешнее состояние «обувки» АТС. При необходимости авто ставят на домкрат, подтягивают гайки. Недопустимы повреждения резины, «шишки», разные рисунки протекторов, изношенные шины.

Двигателя и его систем

Движок – «сердце» автомобиля. Проверяется его работа на полных, малых оборотах, а также на холостом ходу. Повышенная концентрация дыма, его попадание в водительскую кабину, перебои со сцеплением – повод отправить технику на станцию.

Других элементов конструкции

Детальному осмотру подлежит крепление тягача с полуприцепом, стабильное крепление зеркал, навесов и госномеров.

Также механик исключает глубокие вмятины, повреждения платформы, трещины фар. Если осмотр выявил вышеперечисленное, пришедшие в негодность детали меняют, крепления регулируют.

Средства проверки

Для полноценного техобслуживания в гараже организации должны быть:

  • несколько видов домкратов (для каждого типа техники);
  • манометр для проверки колес и давления в шинах;
  • молоточек с длинной рукоятью;
  • наборы инструментов (ключи, гайки).

В больших компаниях целесообразно поставить оборудование для проведения компьютерной диагностики.

Периодичность осмотров зафиксирована в Положении по БДД, там же расписан план проведения проверок.

Техник осматривает машины перед каждым выездом на линию. В против-ном случае все участники (водитель, компания, контролер) получают взыскания.

Документирование результатов

Документирование результатов.

Результаты мониторинга фиксируют в журнале учета. Образец документа можно найти в свободном доступе.

https://www.youtube.com/watch?v=_amqatL8ezo

Пример необходимых граф таков:

  • марка и модель (грузовой, легковой) автомобиля;
  • государственный номер машины;
  • краткая информация о шофере;
  • данные проверяющего;
  • время/дата фиксации техсостояния;
  • данные с одометра, пробег;
  • пометка о прохождении техосмотра;
  • подписи проверяющего и шофера.

Также итоги осмотра вносят в «путевик».

Выводы

Мониторинг техсостояния АТС – обязательное требование к перевозчику. За проверку отвечает механик, прошедший аттестацию. Контроль осуществляется на территории организации, его данные заносят в книги учета. Проводить осмотры нужно перед каждым выпуском машины в дорогу.

Механик вправе осуществлять полный или частичный контроль, мануаль-ный или же ограничиться визуальным. Однако нужно помнить, что если водитель нарушит ПДД или попадет в ДТП, ответственность за произошед-шее будет нести не только шофер, но и техник.

Метка об успешном осмотре ставится также в «путевик». Документы следует хранить в архивах минимум пять лет. За нарушение регламента осмотров проверяющие органы вправе применить штрафные санкции. Фирме придется заплатить в государственную казну до тридцати тысяч рублей.

Детальная информация видна на видео:

📸 Видео

Когда нужна диагностическая картаСкачать

Когда нужна диагностическая карта

Как проводить предрейсовый технический осмотр? Советы механиковСкачать

Как проводить предрейсовый технический осмотр? Советы механиков

Как проверить диагностическую карту автомобиля?Скачать

Как проверить  диагностическую карту автомобиля?

Техосмотр с 1 января 2023Скачать

Техосмотр с 1 января 2023

Причины Отказа Вторично Купленного Авто в Прохождении Техосмотра и Получении Диагностической КартыСкачать

Причины Отказа Вторично Купленного Авто в Прохождении Техосмотра и Получении Диагностической Карты

Как проверить диагностическую карту?Скачать

Как проверить диагностическую карту?

Отмена обязательного техосмотра и его перевод на добровольную основуСкачать

Отмена обязательного техосмотра и его перевод на добровольную основу

Контролер технического состояния. Нужен ли он Вам?Скачать

Контролер технического состояния. Нужен ли он Вам?

Контролер технического состояния: какое образование требуется для работы контролером?Скачать

Контролер технического состояния: какое образование требуется для работы контролером?

НОВАЯ ПРАВИЛЬНАЯ ФОРМА ДИАГНОСТИЧЕСКОЙ КАРТЫ 2020. Öбнулись.Скачать

НОВАЯ ПРАВИЛЬНАЯ ФОРМА ДИАГНОСТИЧЕСКОЙ КАРТЫ 2020. Öбнулись.

Техосмотр 2023. Новые правилаСкачать

Техосмотр 2023. Новые правила

Прохождение техосмотра грузового автомобиля - полная диагностика и получение диагностической картыСкачать

Прохождение техосмотра грузового автомобиля - полная диагностика и получение диагностической карты

Амнистия диагностической карты для ОСАГО. Что важно знать, чтобы не попасть?Скачать

Амнистия диагностической карты для ОСАГО. Что важно знать, чтобы не попасть?

Всё о механиках по выпуску автомобилей на линию.Скачать

Всё о механиках по выпуску автомобилей на линию.

Диагностическая карта (техосмотр) на авто за 5 минут официально, обзор, проверяем по базе РСАСкачать

Диагностическая карта (техосмотр) на авто за 5 минут официально, обзор, проверяем по базе РСА

Техосмотр 2018. Диагностическая карта и как её получить ? Технический осмотр автомобиля.Скачать

Техосмотр 2018. Диагностическая карта и как её получить ? Технический осмотр автомобиля.

Как проверить техосмотр / Проверить диагностическую карту автомобиля / Страховой агентСкачать

Как проверить техосмотр / Проверить диагностическую карту автомобиля / Страховой агент

Кому нужно проходить техосмотр в 2024 году?Скачать

Кому нужно проходить техосмотр в 2024 году?
Поделиться или сохранить к себе:
