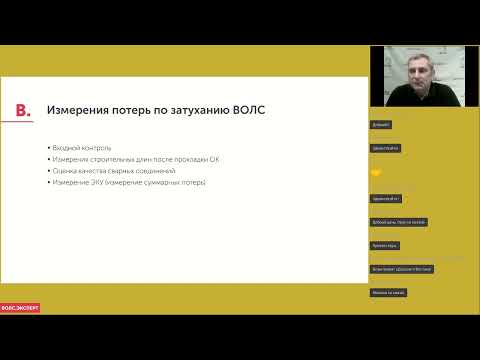

Видео:Измерение затухания оптического кабеля (в оптическом волокне)Скачать

Измерение затухания оптического кабеля (в оптическом волокне)

Пособие инженеру ПТО по исполнительной документации. Измерения кабеля связи и оптоволоконного кабеля

← предыдущий раздел | | читать далее →

Измерения кабеля связи и оптоволоконного кабеля

Измерения кабеля связи и оптоволоконного кабеля должна производить так же допущенная лаборатория с лицензией на осуществление данных видов работ, которые сидят обычно в монтаже, Т.е.

если есть лицензия на монтаж связи и слаботочки, то организация автоматом может производить и испытания. Необходимо выполнить кучу всяких измерений какими то дорогими приборами, которые никогда не делют.

Те, кто сдают связь, обычно делают всю ИД по непонятным нормативам или ВСН123-90, конечно это делается, чтобы проверяющим не попался на глаза ЕДИНОЕ РУКОВОДСТВО ПО СОСТАВЛЕНИЮ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ НА ЗАКОНЧЕННЫЕ СТРОИТЕЛЬСТВОМ ЛИНЕЙНЫЕ СООРУЖЕНИЯ ПРОВОДНОЙ СВЯЗИ со своими формами КЛМС, ВЛС и МВЛКС потому что это пиздец. Но расплата все равно настанет и кто нибудь обязательно увидит и прочтет.

Измерения оптоволоконного кабеля. Эти измерения обычно делает не лаборатория ПНР, а монтажник, получивший сертификат о прослушивании курсов оптоволоконщика. В начале добудьте разрешительные документы под это дело (в разрешительную их часто забывают положить): сертификат на работника, паспорта сертификаты калибровки и др.

документация на сварочное оборудование, рефлектометр и, если есть тестер. Дальше объясните монтажнику чего от него требуется, иначе, если он вовремя не произведет измерения – эти документы вы никак не сделаете. В новом не утвержденном СниП 3.05.

07-00 приводятся формы 3 и 4 КЛМС для кабелей связи в составе проекта по автоматизации, отмазывайтесь или заставьте наладчиков сделать это самим.

Найдите в нете или где либо еще технические характеристики прокладываемого кабеля. Их может потребовать эксплуатация на сдачу. Ищите по заводу-изготовителю и по марке в каталогах или на официальных сайтах производителей или поставщиков.

Перед прокладкой кроме сопротивления изоляции кабель необходимо проверить рефлектометром, т.е. кроме заводских паспорта с рефлектограммами, сертификата качества ГОСТ-Р, сертификата ПБ и минсвязи, вы должны проверить его сами протокол по форме Е1 приложения Е РД 45.190-2001.

Проверяется целостность каждого волокна, поэтому производится одной волной с одного конца кабеля.

Технадзер постоянно доебует, что нет данных измерений (и правильно) которые никогда не делаются по причине того что монтажник с оборудованием приезжает намного позже чем проложен кабель, доебует и успокаивается только тогда, когда увидит рефлектограммы на проложенный кабель.

Дальше не проебите. Перед тем, как будут ложить кабель убедите ответственного в том, чтобы оптоволоконный кабель ложился именно теми кусками (длинами) которые указаны в проекте.

Зачем? Да потому что любой другой кабель (силовой или контрольный) никто не проверяет (длину) в связи с трудоемкостью занятия – нужно с линейкой промерять всю линию, а оптоволоконный проверить проще всего – у него промаркирован каждый метр, подойди к коробке и спиши цифру, потом к другому концу, вычти и получишь физическую длину. Поэтому, нужно очень убедительно объяснить монтажнику чтобы ложили кабель не отрезая концов как это делается обычно с любым другим кабелем, а делали запасы в виде колец (конечно такие сделаешь далеко не везде) обычно в фальшь полу операторной. Дальше проследите чтобы выполнили запасы кабеля минимум в 2 метра у кросса (ящика).

После прокладки, если кабель уложили двумя и более кусками в линию либо просто порвали или повредили кабель (будут соединительные муфты), нужно проверить рефлектометром целостность каждого волокна каждого проложенного куска одной волной с одной стороны (достаточно) протокол по форме Е2 приложения Е РД 45.

190-2001 заполняемый на основании рефлектограмм (проследите чтобы монтажник правильно ввел данные в рефлектометр: дата, ответственные лица, наименование линии по КЖ и др.) и только после этого монтировать соединительные муфты. На соединительную муфту необходимо оформить паспорт по форме Д1 приложения Д РД 45.

190-2001.

После того как кабель проложен полностью и сделаны соединительные муфты проверяется каждое волокно рефлектометром с обеих сторон на то количество волокон какое указано в технических характеристиках на кабель (например две волны 850нм и 1300нм), т.е. если у вас 4 волокна в кабеле, то измерений будет: 4волокна*2волны*2конца=16измерений.

Оформляется протоколом по форме Е3 приложения Е РД 45.190-2001 на основании данных рефлектограмм (не проебите правильность настройки рефлектометра). Рефлектограммы можно печатать с помощью программы EXFO, а лучше с той же программы перевести в PDF и распечатать их, для этого нужно установить дополнительно прогу чтобы печатало в файл.

Дальше оформите подключение оптоволокна в кроссах. Это делается по форме В.14 приложения В РД 45.190-2001.

Эти измерения не есть пуско-наладочные работы так как являются составной частью монтажных работ, по этому ни отдельной лицензии, ни допуска лаборатории на это дело не нужно, хотя некоторые хотят.

https://www.youtube.com/watch?v=-_vLTD49_bk

Так же могут потребовать схему заземления бронепокрова кабеля, так как паять заземляющий проводник во избежание деформации оптоволокна нельзя, используются специальные зажимы в виде крокодильчиков, которые обычно проебуют в спецификациях. По этому закажите снабженцу заранее их по два на линию плюс по два на соединительную муфту если она будет, или не вспоминайте об этом.

Это основное что потребуется по ВОЛС, но могут потребовать и остальное что есть в перечне, РД 45.190-2001, или в неутвержденном СниП 3.05.07-00. Нужно доказать, что все те документы не нужны на данном объекте в связи с тем, что рассчитаны для трассы.

← предыдущий раздел | | читать далее →

Пособие инженеру ПТО по исполнительной документации (полный текст пособия)

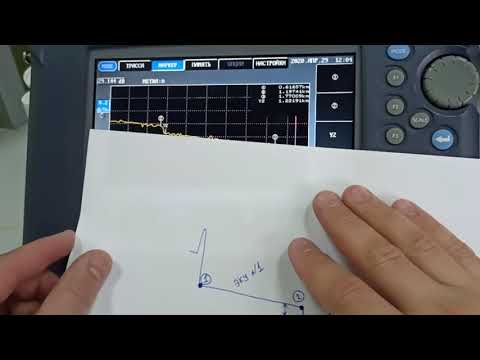

Видео:Анализ рефлектограммы оптического кабеля: советыСкачать

Анализ рефлектограммы оптического кабеля: советы

Формы протоколов волоконно-оптических кабельных линий

I части • II части
14.5 Определение расстояния до места повреждения
Формы протоколов электрических измерений
Раздел 15 Измерения и испытания оптических кабелей местных сетей связи
15.1 Общие положения
15.2 Измерение затухания и неоднородностей опеских волокон оптическими рефлектометрами
15.

3 Испытания оптических кабелей
Формы протоколов волоконно-оптических кабельных линий
Раздел 16 Испытания герметичности кабелей и постановка их под постоянное избыточное воздушное давление
16.1 Общие положения
16.2 Нормы герметичности
16.3 Испытание герметичности соединительных муфт
16.

4 Испытание герметичности оболочек кабелей в секции и на смонтированных кабельных линиях (регенерационных участках)

Формы протоколов приёмо-сдаточных измерений смонтированных волоконно-оптических кабельных линий или секций

Форма 15.1

Наименование объекта___________________________________________________

Протоколизмерения затухания оптических волокон строительнойдлины, заводской № «n» перед прокладкой

(входной контроль)

Строительно-монтажное предприятие___________________________________________________

Наименование ВОЛП___________________________________________________

Марка ОК___________________________________________________

Рефлектометр (тип, зав. №)___________________________________________________

Установочные параметры:

длина волны____________ мкм;

показатель преломления_____________, длительность импульса________________

№№ ОВЦветЗатуханиесуммарное налинии связи, дБЗатуханиекилометрическое,дБ/кмОптическая длина ОВ, кмФизическая длина ОВ.км
А-ББ-АА-ББ-А
1
2
n-1
n
* — n — общее количество волокон

Измерения произвел_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

Измерения проверил_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

«_______________ » _________ 200_г.

Форма 15.2

Наименование объекта___________________________________________________

Протоколизмерения затухания оптических волокон проложенной

строительной длины, заводской № «n»

Строительно-монтажное предприятие_______________________________________

Наименование ВОЛП_____________________________________________________

Марка ОК______________________________________________________________

Рефлектометр (тип, зав. №)________________________________________________

Установочные параметры:

длина волны____________ мкм;

показатель преломления_____________, длительность импульса_________________

№№ ОВЦветЗатуханиесуммарное налинии связи, дБЗатуханиекилометрическое,дБ/кмОптическая длина ОВ, кмФизическая длина ОВ.км
А-ББ-АА-ББ-А
1
2
n-1
n
* — n — общее количество волокон

Измерения произвел_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

Измерения проверил_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

«_______________ » ________ 200_г.

Форма 15.3

Наименование объекта_________________________________________

Протокол
монтажа муфты № «n»

Строительно-монтажное предприятие_______________________________________

Наименование ВОЛП_____________________________________________________

Марка ОК______________________________________________________________

Сварочное устройство (тип, зав.№)_________________________________________

Рефлектометр (тип, зав. №)________________________________________________

Установочные параметры:

длина волны____________ мкм;

показатель преломления_____________, длительность импульса_________________

Оптическое расстояние до смежной муфты №_______________________

составляет______________

№№ ОВЗатухание на сросткахпо Рефлектометру, дБПримечания
А-ББ-Асреднее
1
2
n-1
n
* — n — общее количество волокон

Измерения произвел_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

Измерения проверил_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

«_______________ » ________ 200_г.

Форма 15.4

Наименование объекта___________________________________________

Протокол
монтажа оптического кросса на объекте

Строительно-монтажное предприятие_______________________________________

Наименование ВОЛП____________________________________________________

Марка ОК_____________________________________________________________

Наименование кросса: оптический кросс на объекте «_____»

Сварочное устройство (тип, зав.№)________________________________________

№№ волоконЦвет волокнаЗатухание на сростках по показаниям сварочного устройства**, дБ
1
2
n-1
n
* — n — общее количество волокон** — в случае разъемных соединителей указывается затухание их, измеренное рефлектометром

Измерения произвел_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

Измерения проверил_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

«_______________ » ________ 200_г.

Форма 15.5

Наименование объекта___________________________________________

Протокол
измерения затухания оптических волокон смонтированной кабельной линии

Строительно-монтажное предприятие_____________________________________

Наименование ВОЛП___________________________________________________

Марка ОК____________________________________________________________

Рефлектометр (тип, зав. №)______________________________________________

Установочные параметры:

длина волны____________ мкм;

показатель преломления_____________, длительность импульса________________

№№ ОВЦветЗатухание на линиисвязи, дБЗатуханиекилометрическое,дБ/кмОптическаядлинаОВ.кмФизическаядлинаОВ.км
А-ББ-АА-ББ-А
1
2
n-1
n

Измерения произвел_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

Измерения проверил_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

«_______________ » ________ 200_г.

Форма 15.6

Наименование объекта___________________________________________

Рефлектограммы
оптических волокон №1…,п на смонтированной линии

Строительно-монтажное предприятие_____________________________________

Наименование ВОЛП___________________________________________________

_________________________________Марка ОК_________________________________
       (направление А — Б (или Б — А)

Рефлектометр (тип, зав. №)________________________________________________

(прилагаются рефлектограммы всех волокон)

Измерения произвел_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

Измерения проверил_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

«_______________ » ________ 200_г.

Форма 15.7

Наименование объекта___________________________________________

Протоколизмерения сопротивления изоляции внешней полиэтиленовойоболочки оптического кабеля (Бронепокровы-«Земля»)

на смонтированной линии

Строительно-монтажное предприятие____________________________________

Наименование ВОЛП__________________________________________________

Марка ОК____________________________________________________________

Измерительное оборудование______________________________________________



УчастокФизическаядлина ОК научастке, кмСопротивлениеизоляциивнешнейоболочки,МОмКилометрическоесопротивлениеизоляции,(Мом-км)
1 от объекта
«1»до объекта «2»
2

Измерения произвел_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

Измерения проверил_____________________ /__________/
                                                       (должность, Ф.И.О.)           (подпись)

«_______________ » ________ 200_г.

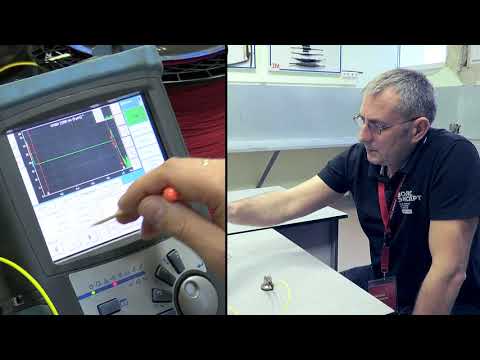

Видео:Работа с оптическим рефлектометром Yokogawa AQ 7260 - Часть 2Скачать

Работа с оптическим рефлектометром Yokogawa AQ 7260 - Часть 2

Что нужно знать при сдаче ВОЛС в эксплуатацию

Как известно, комплекс приёмо-сдаточных измерений позволяет проверить оптические характеристики принимаемой в эксплуатацию ВОЛС на соответствие нормам, но не гарантирует качество монтажа. Как же квалифицированно принять в эксплуатацию ВОЛС на городских сетях связи? И вот, монтаж волоконнооптической линии связи (ВОЛС) завершен.

Системы передачи подключены и работают стабильно. Казалось бы, что еще нужно? Однако то, что волоконно-оптические системы передачи работают нормально, еще не значит, что монтаж ВОЛС выполнен качественно. По степени важности квалифицированно про веденные приемо-сдаточные измерения на ВОЛС уступают разве что качественно проведенным монтажным работам.

Это связано вот с чем: от того, какую ВОЛС вы примете в эксплуатацию, за висит дальнейшее качество и надежность работы, а также величина затрат на текущий ремонт.

Кроме того, чем больше реальные характеристики принимаемой в эксплуатацию ВОЛС со ответствуют показателям, занесенным в базу данных, тем профессиональнее будет в дальнейшем проводиться эксплуатация и техническое обслуживание данной ВОЛС.

Входной контроль оптического кабеля

Для квалифицированной эксплуатации ВОЛС необходимы следующие документы:

  • заводские паспорта на оптический кабель;
  • протоколы измерения затухания строительных длин оптического кабеля после прокладки;
  • паспорта на соединительные муфты опти ческого кабеля;
  • паспорт на смонтированную ВОЛС.

Заводские паспорта на оптический кабель необходимы при входном контроле кабеля и должны содержать следующую информацию:

  • марка оптического кабеля;
  • длина оптического кабеля;
  • данные метражных меток;
  • очерёдность оптических волокон в кабеле;
  • коэффициент затухания оптического волок на на двух длинах волн в двух направле ниях;
  • коэффициент широкополосности оптическо го волокна на двух длинах волн (многомодо вый оптический кабель (ММ));
  • коэффициент хроматической дисперсии ОВ на двух длинах волн (одномодовый оптиче ский кабель (ОМ));
  • коэффициент преломления оптоволокна для двух длин волн.

Протокол входного контроля оптического кабеля позволяет оценить соответствие оптических характеристик нормам, он должен содержать следующую информацию:

  • марка кабеля;
  • № барабана с кабелем;
  • физическая длина кабеля по метражным меткам;
  • данные измерительного прибора (модель и серийный номер рефлектометра, дата по верки);
  • параметры измерений (длина волны излу чения (λ, нм), коэффициент преломления (n), длительность импульса (t, ms));
  • характеристики всех оптических волокон из меряемого кабеля (оптическая длина (L, м),
  • паспортный и измеренный коэффициент за тухания (α, дБ/км)).

Рекомендуется проводить входной контроль для многомодового оптического кабеля на длине волны излучения, равной 1300 нм, а для одномодового оптического кабеля – на длине волны, равной 1550 нм. Хотя, по желанию заказчика воз можно проведение входного контроля на двух длинах волн:

  • для многомодового оптического кабеля – на длинах 850 и 1300 нм;
  • для одномодового оптического кабеля – на длинах 1310 и 1550 нм.

На рисунке справа показаны рефлектограммы входного контроля одного и того же одномодового оптоволокна на двух длинах волн. Причем на длине волны, равной 1310 нм, оптические характеристики оптоволокна в норме (максимальный коэффициент затухания = 0,352 дБ/км, затухание на локальных неоднородностях < 0,1 дБ).

На длине волны, равной 1550 нм, коэффициент затухания повышен до 1,568 дБ/км и наблюдают ся локальные неоднородности с затуханием выше 0,1 дБ. Незначительное различие величины оптической длины оптоволокна (2,4202 км на длине волны λ=1310 нм и 2,4256 км на длине волны λ = 1550 нм) обусловлено тем, что рефлектограммы снимались при одинаковом коэффициенте преломления (n=1,467) для двух длин волн.

Протоколы измерения затухания строительных длин оптического кабеля после прокладки позволяют косвенно оценить ее качество, показывают состояние оптоволокна перед монтажом и должны содержать следующую информацию:

  1. Марка оптического кабеля и номер барабана с кабелем, проложенным на каждой строительной длине.
  2. Очередность укладки строительных длин на ВОЛС.
  3. Данные измерительного прибора и параметры измерений.
  4. Оптическая длина каждой строительной длины оптического кабеля.
  5. Коэффициент затухания всех оптических волокон каждой строительной длины оптического кабеля.

Протокол измерений строительных длин оптического кабеля после прокладки необходим в случае ухудшения оптических параметров оптоволокна во время гарантийного срока эксплуатации, при предъявлении иска изготовителю кабеля для подтверждения качества прокладки.
Паспорта на смонтированные соединительные муфты оптического кабеля содержат информацию о потерях на сварных соединениях, которая дублируется в паспорте на смонтированную ВОЛС. Однако при монтаже разветвительных муфт паспорта на них необходимы, так как должны содержать дополнительную информацию о схеме монтажа оптоволокна. Паспорт на смонтированную ВОЛС является наиболее информативным документом и должен содержать следующие данные:

  • Характеристики ВОЛС (наименование оконечных пунктов, тип оптических муфт, тип оптических разъемов на оконечных устройствах, номера барабанов оптического ка беля на каждой строительной длине).
  • Характеристики оптического кабеля (номер и марка кабеля).
  • Характеристики оптических приборов (тип прибора, заводской номер, дата поверки, инструментальная погрешность измерений).
  • Параметры измерений.
  • Данные измерений оптического кабеля (оптическая длина кабеля, расстояние до каждой муфты).
  • Данные измерений по каждому волокну (коэффициенты затухания всех строительных длин, потери на сварных соединениях во всех муфтах, суммарное затухание смонтированного ОВ в двух направлениях).

Измерение затухания оптоволокна

При приемосдаточных измерениях необходимо провести измерения затухания всех смонтиро ванных волокон в двух направлениях методом вносимых потерь.

Измеренное затухание оптического волокна сравнивается с максимально допустимым затуханием для конкретной ВОЛС, определяемым по формуле:        α – километрическое затухание оптоволокна, дБ/км;        L – общая длина ОВ, км;    Aн.с.ном – номинальное затухание на неразъемном соединении (сварка), дБ;    Nн.с.

– количество неразъёмных соединений; Aр.с.макс – максимально допустимое затухание на разъёмном соединении, дБ;    Nр.с.– количество разъёмных соединений. Если Аизм  ∆ ≤ Амакс, то затухание оптоволокна считается нормальным.



На коротких ВОЛС, где величина затухания оптического волокна соизмерима с затуханием на разъемном соединении и погрешностью измерения при Амакс ≤ 2,5 дБ, в протоколе измерений допускается вместо фактического значения затухания указывать величину ≤ 2,5 дБ.

После измерения затухания оптоволокна в двух направлениях, при условии, что данные измерений в норме, проводится выборочный, а по желанию заказчика и стопроцентный контроль оптическим рефлектометром данных измерений каждого оптоволокна, указанных в паспорте на смонтированную ВОЛС. При этом необходимо помнить, что далеко не каждая локальная неоднородность является сварным соединением оптоволокна в муфте, а достаточно много сварных соединений в муфте с затуханием, близким к 0 дБ, не определяются оптическим рефлектометром. Поэтому рефлектограммы, снятые рефлектометром при приемке ВОЛС в эксплуатацию для базы данных, требуют доработки. Кроме того, по желанию заказчика при помощи рефлектометра и катушки оптоволокна длиной 12 км проверяется затухание оптоволокна на оконечном устройстве ВОЛС. При использовании оконечного устройства с технологией подваривания пигтейлов к оптоволокну линейного оптического кабеля потери на оконечном устройстве будут включать в себя Ан.с. и Ар.с. Так как в связи с короткой длиной пигтейла (13 м) определить на оконечном устройстве величины Ан.с. и Ар.с. по отдельности практически невозможно, необходимо, чтобы выполнялось условие: Ао.у. ≤ Ан.с.макс. + Ар.с.макс. В этих измерениях необходимо учитывать, что их точность во многом зависит от согласованности оптических и геометрических параметров оптоволокна используемой катушки и пигтейлов на оконечном устройстве ВОЛС. При приемке ВОЛС в эксплуатацию необходимо выборочно проверить соблюдение технологии монтажа муфт и оконечных устройств, но это необязательно, если Вас связывают долгосрочные партнерские соглашения с организациями, ведущими строительно-монтажные работы, при условии наличия у них высококвалифицированных специалистов. Альтернативным вариантом является технический надзор при выполнении строительно-монтажных работ.

🎬 Видео

Вебинар «Измерения параметров ВОЛС. Основные понятия и нормы»Скачать

Вебинар «Измерения параметров ВОЛС. Основные понятия и нормы»

ВОЛС - Анализ рефлектограмм оптических волоконСкачать

ВОЛС - Анализ рефлектограмм оптических волокон

Как отличить надлом оптического волокна от макроизгиба?Скачать

Как отличить надлом оптического волокна от макроизгиба?

Как проверить операционный усилитель ( ОУ) при помощи Цифрового МультиметраСкачать

Как проверить операционный усилитель ( ОУ) при помощи Цифрового Мультиметра

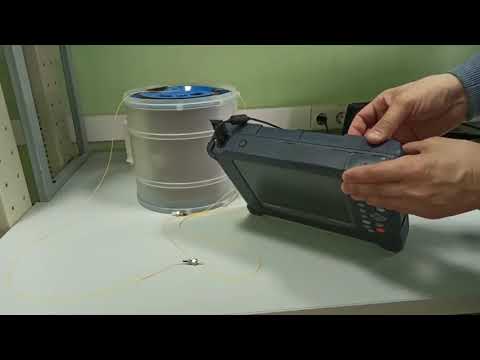

Работа с оптическим рефлектометром Yokogawa AQ 7260 - Часть 1Скачать

Работа с оптическим рефлектометром Yokogawa AQ 7260 - Часть 1

Возвратные потери в оптическом волокне Понятие, причины возникновения, способы измеренияСкачать

Возвратные потери в оптическом волокне  Понятие, причины возникновения, способы измерения

Одномодовое и многомодовое волокно. В чем отличие?Скачать

Одномодовое и многомодовое волокно. В чем отличие?

Вебинар «Измерения затухания с помощью оптических тестеров»Скачать

Вебинар «Измерения затухания с помощью оптических тестеров»

Вебинар «Рефлектометрические измерения. Строительство ВОЛС»Скачать

Вебинар «Рефлектометрические измерения. Строительство ВОЛС»

Какое должно быть затухание волоконно оптической линии ВОЛС для ее стабильной работыСкачать

Какое должно быть затухание волоконно оптической линии ВОЛС для ее стабильной работы

Многомодовые и одномодовые оптические волокна. Понятие моды оптического волокнаСкачать

Многомодовые и одномодовые оптические волокна. Понятие моды оптического волокна

Входной контроль через устройство подключения оптического волокна (УПОВ)Скачать

Входной контроль через устройство подключения оптического волокна (УПОВ)

Основные характеристики оптических волокон – Что такое коэффициент преломления оптического волокна?Скачать

Основные характеристики оптических волокон – Что такое коэффициент преломления оптического волокна?

Вебинар «Мал ВОЛС, да дорог. Измеряем параметры ВОЛС длиной до 1 км»Скачать

Вебинар «Мал ВОЛС, да дорог. Измеряем параметры ВОЛС длиной до 1 км»

Как измерить затухание сигнала в волоконно-оптической линии?Скачать

Как измерить затухание сигнала в волоконно-оптической линии?

Основные характеристики оптических волокон – Структура оптического волокнаСкачать

Основные характеристики оптических волокон – Структура оптического волокна

Механизмы возникновения потерь и отражений сигнала в оптическом волокнеСкачать

Механизмы возникновения потерь и отражений сигнала в оптическом волокне
Поделиться или сохранить к себе:
