График выполнения работ на объекте

Видео:План график проекта диаграмма Ганта в ExcelСкачать

Графики выполнения и оплаты работ для строителей и заказчиков при госзаказе | ГК «Абажур»

Проект Приказа Минстроя России «Об утверждении Методики составления графика выполнения строительно-монтажных работ и графика оплаты выполненных по государственному (муниципальному) контракту, предметом которого являются строительство, реконструкция объектов капитального строительства, работ»

Графики выполнения и оплаты работ скоро появятся к каждому контракту на строительство и реконструкцию

Как отмечено, методика разработана в целях установления единых правил составления заказчиками графика выполнения строительно-монтажных работ, графика оплаты выполненных по контракту работ при закупке соответствующих работ в соответствии с Федеральным законом от 5 апреля 2013 г. № 44-ФЗ «О контрактной системе в сфере закупок товаров, работ, услуг для обеспечения государственных и муниципальных нужд».

Этот самый обсуждаемый нами график выполнения работ, должен будет содержать информацию о сроке начала строительства, реконструкции объекта капитального строительства (начальный срок), сроке окончания строительства, реконструкции объекта (конечный срок), о сроках завершения отдельных этапов выполнения работ по строительству, реконструкции объекта (промежуточные сроки).

График оплаты выполненных по контракту работ (далее – график оплаты выполненных работ) будет содержать информацию о сроках и размере оплаты выполненных строительно-монтажных работ

Проекты графика выполнения работ и графика оплаты выполненных работ составляются государственным или муниципальным заказчиком одновременно с проектом контракта, являются его приложением и размещаются заказчиком в единой информационной системе в сфере закупок вместе с документацией об осуществлении закупки.

Оба графика будут составляться в табличной форме, состоящей из соответствующих взаимосвязанных граф, строк и колонок. Изменение графика выполнения работ и графика оплаты выполненных работ не допускается, за исключением случаев, предусмотренных контрактом.

График выполнения работ будет содержать графы:

• порядковый номер этапа строительства, реконструкции объекта, комплекса работ и (или) вида работ ;
• наименование этапа строительства, реконструкции объекта, комплекса работ и (или) вида работ(всех этапов строительства, реконструкции объекта, всех комплексов работ, содержащего технологически связанные виды работ), и (или) видов работ на основании предусмотренных утвержденной проектной документацией этапов);
• сроки выполнения этапа строительства, реконструкции объекта, комплекса работ и (или) вида работ (должен устанавливаться исходя из соблюдения строгой технологической последовательности работ);
• объем работ (определяемые заказчиком самостоятельно на основании предусмотренных утвержденной проектной документацией единицы измерения подлежащих выполнению этапов строительства, реконструкции объекта, комплексов работ и (или) видов работ за отчетный период и количество таких единиц);
• сроки передачи строительных материалов, технологического оборудования заказчика (при наличии).

Степень детализации и количество комплексов работ и (или) видов работ по строительству, реконструкции объекта определяется заказчиком исходя из архитектурных, технических и технологических решений, содержащихся в проектной документации, в зависимости от условий контракта и специфических особенностей объекта закупки, а также приемки выполненных работ.

График оплаты выполненных работ будет содержать графы:

• порядковый номер этапа строительства, реконструкции объекта, комплекса работ и (или) вида работ;
• наименование этапа строительства, реконструкции объекта, комплекса и (или) вида работ;
• сроки выплаты аванса;
• размер аванса, подлежащего выплате подрядчику;
• сумма к оплате;
• сроки оплаты за выполненный этап строительства, реконструкции объекта, комплекс работ и (или) вид работ;
• доля этапа строительства, реконструкции объекта, комплекса работ и (или) вида работ в цене контракта;
• объемы работ, которые подрядчик обязуется выполнить самостоятельно, без привлечения других лиц к исполнению своих обязательств по контракту.

Такие графики скоро появятся к каждому контракту на строительство и реконструкцию. Обращаем внимание, что капитальный ремонт под действие обсуждаемого приказа не попадает. Капитальный ремонт попал в особое положение: членство в СРО и прочие вытекающие из данного факта строгости, нужны, а графики, что выполнения работ, что оплаты — отсутствуют.

В срок и со всеми новыми тенденциями — выполним все стадии проектирования на жилое многоквартирное, производственное, складское, инженерное, транспортное, торговое или общественно-деловое строительство (здания площадью от 1000 до 30 000 кв.м) в кратчайшие сроки и с дисконтом! Основной задачей службы технического заказчика является организация строительства — от этапа согласования технической и проектной документации, до ввода объекта в эксплуатацию. От нас — полный комплекс строительного контроля и инжиниринговых услуг в строительстве и всего за 1,5-3% от СМР! За Вас отработаем все этапы и инстанции — получим Разрешение на строительство объекта! Наши услуги стоят не более 5% от СМР, а у Вас на руках подтверждение соответствия проекта, и всех его разделов, нормам градостроительного плана земельного участка (ГПЗУ). Решим все задачи по организации строительного процесса объекта, самые современные технологии не только в производстве строительно-монтажных работ, наш ПТО подготовит всю проектно-технологическую и проектно-сметную документацию — от 2 до 4% от СМР!

Источник и автор: Ирина Мосягина КонКир.Ру

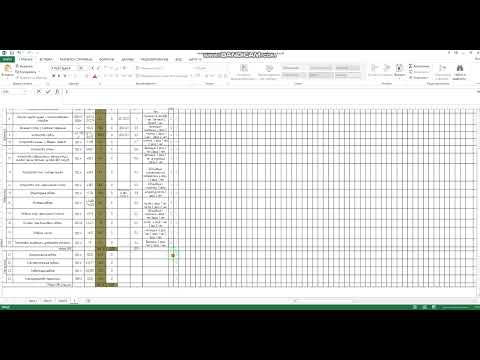

Видео:График производства работ. Автоматическое построение по смете.Скачать

Разработка календарного плана строительства сметным методом

Календарный план строительства отражает распределение финансирования строительного производства по видам работ во времени с учетом трудоемкости их выполнения (не путать с календарным графиком работ) и является обязательным документом проекта организации строительства (ПОС).

Требования к разработки календарного плана изложены в п. 5 МДС 12-81.2007 «Методические рекомендации по разработке и оформлению проекта организации строительства и проекта производства работ», а также в п. 23 х) Положения №87 «О составе разделов проектной документации и требованиях к их содержанию».

Многие проектные организации пренебрегают календарным планом и останавливаются на графике работ с интуитивно назначенной продолжительностью строительства, а заказчики закрывают на это глаза.

Очень редко, когда продолжительность строительства определяется по сборникам ГЭСН, ЕНиР и ВНиР в связи с высокой трудоемкостью этого метода.

Тем не менее, проектировщики без какого-либо зазрения совести прописывают эти сборники в списке нормативных документов, якобы использованных при подготовке ПОС.

https://www.youtube.com/watch?v=B_pSig64N3M

Вашему вниманию предлагается сметный метод разработки календарного плана строительного производства. У него есть несколько преимуществ:

• Определяя продолжительность строительства и количества рабочих вы никого не обманываете, а используете информацию из сметной документации.
• Наименование видов работ основного этапа строительства строго соответствуют сметной документации, что немало важно в будущем при приемке и оплате работ на стадии реализации проекта.
• Вы экономите уйму времени, не рассчитывая трудоемкость операции по каждому производственному процессу.
• Стейкхолдеры проекта получают информацию о требуемом объеме финансирования в любой временной промежуток строительства объекта.

Фрагмент календарного плана по объекту «Капитальный ремонт парка Екатерингоф (восточная часть)»

Последовательность разработки календарного плана

Нормативные требования к расчету численности кадрового состава и оформлению документов оставим за скобками данной статьи и сосредоточимся на технологии сметного метода.

К началу работы в вашем распоряжении должны быть локальные сметы по всем основным видам строительно-монтажных работ, предусмотренных проектном.

1. Определение продолжительности строительства и расчет численности рабочих по каждому комплексу работ

Рис. 1. Фрагмент календарного графика производства работ

Сперва необходимо составить график производства работ, включив в него все комплексы работ по проекту, при этом наименование комплекса работ должно соответствовать названию локальной сметы.

График работ рекомендуется составлять в таблицах Excel, так же как и сам календарный план.

В таблицу графика добавляем столбец «Трудоемкость комплекса, чел-час», куда вписывает показатели трудоемкости из локальной сметы.

Рис. 2. Фрагмент локальной сметы

Эти данные нам будут нужны для расчета продолжительности строительства по каждому комплексу работ. Выполняем этот расчет по формуле:

Рис. 3. Формула расчета продолжительности комплекса работ

где СмТр – сметная трудоемкость, чел.час; k – коэффициент технологических перерывов, принимается 1,2; n – количество работающих на конкретном комплексе работ, чел. (см. рис.4).

Так как продолжительность комплекса работ прямо пропорционально зависит от численности рабочих, последнюю определяем опираясь на требования заказчика, в какой срок нужно построить объект:

Рис. 4. Фрагмент таблицы определения состава бригад на комплексе работ

Для определения общей численности рабочих в таблице графика работ суммируем количество рабочих по комплексам работ и выводим результат в строку Загруженность смены (см. рис. 1). В каком месяце будет максимальная численность рабочих, ту и принимаем для расчета общей численности кадрового состава.

2. Составление календарного плана и определение объема финансирования

Когда календарный график работ готов, можно приступать к составлению календарного плана.

Разумеется, состав наименований комплекса работ и их продолжительность остаются такими же. Рекомендуется пересохранить файл графика работ и прямо в нем составлять календарный план.

Добавляем еще один столбец и называем его «Сметная стоимость с НДС, тыс.руб.» Напротив каждой строки наименования комплекса работ ставим сметную стоимость из соответствующих им локальных смет, помноженную на коэффициенты из сводного сметного расчета.

При расчете объема финансирования на основе локальных смет важно учесть коэффициенты сводного сметного расчета (НДС, зимнее удорожание и др.

), в противном случае итоговая цифра будет отличаться от общей стоимости работ по сметам.

Столбцы «Трудоемкость комплекса, чел-час» и «Количество рабочих, чел.

» нам уже не нужны, но если вы работаете в Excel, их лучше скрыть, иначе вы потеряете данные по продолжительности строительства.

Рис. 5. Фрагмент календарного плана работ

Теперь сметную стоимость по каждому комплексу работ делим на количество расчетных периодов (дни, декады и т.п.) и распределяем доли финансирования работ в разрезе их продолжительности.

https://www.youtube.com/watch?v=B_pSig64N3Mu0026t=76s

Суммируя доли сметной стоимости каждого комплекса работ по вертикали, получаем объем финансирования по каждой декаде графика.

Под строкой общего объема финансирования для наглядности можно сделать диаграмму требуемых денежных средств (рис. 5). При этом наиболее дорогим расчетным периодом как правила оказывается тот, в котором предусматривается монтаж оборудования.

На представленном рисунке пик требуемых денежных средств приходится на конец стройки — монтируется дорогостоящее садово-парковое оборудование.

Образцы календарного плана и графика работ можно скачать здесь.

Видео:ГРАФИК ПРОИЗВОДСТВА РАБОТ | САМОСТОЯТЕЛЬНО ДЕЛАЕМ ГРАФИК ПРОИЗВОДСТВА РАБОТ | ГРАФИК РАБОТСкачать

Об утверждении Методики составления графика выполнения строительно-монтажных работ и графика оплаты выполненных по контракту (договору), предметом которого являются строительство, реконструкция объектов капитального строительства, работ , Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 05 июня 2018 года №336/пр

В соответствии с частью 7 статьи 110.2 Федерального закона от 5 апреля 2013 г. N 44-ФЗ «О контрактной системе в сфере закупок товаров, работ, услуг для обеспечения государственных и муниципальных нужд» (Собрание законодательства Российской Федерации, 2013, N 14, ст.1652; 2016, N 27, ст.4247; 2018, N 18, ст.

2578) и пунктом 1 Положения о Министерстве строительства и жилищно-коммунального хозяйства Российской Федерации, утвержденного постановлением Правительства Российской Федерации от 18 ноября 2013 г. N 1038 (Собрание законодательства Российской Федерации, 2013, N 47, ст.6117; 2014, N 12, ст.1296, N 40, ст.5426, N 50, ст.

7100; 2015, N 2, ст.491, N 4, ст.660, N 22, ст.3234, N 23, ст.3311, ст.3334, N 24, ст.3479, N 46, ст.6393, N 47, ст.6586, ст.6601; 2016, N 2, ст.376, N 6, ст.850, N 28, ст.4741, N 41, ст.5837, N 47, ст.6673, N 48, ст.6766, N 50, ст.7112; 2017, N 1, ст.185, N 8, ст.1245, N 32, ст.5078, N 33, ст.5200, N 49, ст.

7468, N 52, ст.8137),

приказываю:

1. Утвердить прилагаемую Методику составления графика выполнения строительно-монтажных работ и графика оплаты выполненных по контракту (договору), предметом которого являются строительство, реконструкция объектов капитального строительства, работ.

2. Установить, что настоящий приказ вступает в силу с 1 января 2019 года.

3. Контроль за исполнением настоящего приказа возложить на заместителя Министра строительства и жилищно-коммунального хозяйства Российской Федерации Х.Д.Мавлиярова.

Министр

В.В.Якушев

Зарегистрировано

в Министерстве юстиции

Российской Федерации

23 октября 2018 года,

регистрационный N 52499

Методика составления графика выполнения строительно-монтажных работ и графика оплаты выполненных по контракту (договору), предметом которого являются строительство, реконструкция объектов капитального строительства, работ

УТВЕРЖДЕНА

приказом Министерства строительства

и жилищно-коммунального хозяйства

Российской Федерации

от 5 июня 2018 года N 336/пр

I. Общие положения

1.1.

Методика составления графика выполнения строительно-монтажных работ и графика оплаты выполненных по контракту (договору), предметом которого являются строительство, реконструкция объектов капитального строительства (далее — контракт), работ (далее — методика) разработана в целях установления единых правил составления заказчиками графика выполнения строительно-монтажных работ, графика оплаты выполненных по контракту работ при закупке соответствующих работ в соответствии с Федеральным законом от 5 апреля 2013 г. N 44-ФЗ «О контрактной системе в сфере закупок товаров, работ, услуг для обеспечения государственных и муниципальных нужд» (Собрание законодательства Российской Федерации, 2013, N 14, ст.1652; N 27, ст.3480; N 52, ст.6961; 2014, N 23, ст.2925; N 30, ст.4225; N 48, ст.6637; N 49, ст.6925; 2015, N 1, ст.11, 51, 72; N 10, ст.1393, 1418; N 14, ст.2022; N 27, ст.3979, 4001; N 29, ст.4342, 4346, 4352, 4353, 4375; 2016, N 1, ст.10, 89; N 11, ст.1493; N 15, ст.2058, 2066; N 23, ст.3291; N 26, ст.3872, 3890; N 27, ст.4199, 4247, 4253, 4254, 4298; 2017, N 1, ст.15, 30, 41; N 9, ст.1277; N 14, ст.1995, 2004; N 18, ст.2660; N 24, ст.3475, 3477; N 31, ст.4747, 4760, 4780; 2018, N 1, ст.59, 87, 88, 90, N 18, ст.2578) (далее — Закон о контрактной системе).

1.2.

График выполнения строительно-монтажных работ (далее — график выполнения работ) должен содержать информацию о сроке начала строительства, реконструкции объекта капитального строительства (далее — объект) (начальный срок), сроке окончания строительства, реконструкции объекта (конечный срок), о сроках завершения отдельных этапов выполнения работ по строительству, реконструкции объекта (промежуточные сроки).

1.3. График оплаты выполненных по контракту, предметом которого являются строительство, реконструкция объектов капитального строительства, работ (далее — график оплаты выполненных работ) должен содержать информацию о сроках и размере оплаты выполненных строительно-монтажных работ.

1.4. Проекты графика выполнения работ и графика оплаты выполненных работ составляются заказчиком одновременно с проектом контракта, являются его приложением и размещаются заказчиком в единой информационной системе в сфере закупок вместе с документацией об осуществлении закупки, извещением о закупке.

1.5. График выполнения работ и график оплаты выполненных работ должны составляться в табличной форме, состоящей из взаимосвязанных граф, строк и колонок.

1.6. Под табличной частью в графике выполнения работ и графике оплаты выполненных работ предусматриваются поля для подписания их сторонами контракта.

1.7. Изменение графика выполнения работ и графика оплаты выполненных работ не допускается, за исключением случаев, предусмотренных контрактом с учетом требований Закона о контрактной системе.

II. Составление графика выполнения строительно-монтажных работ

2.1. Составление графика выполнения работ осуществляется в соответствии с утвержденной проектной документацией на строительство, реконструкцию объекта, а также рабочей документацией (при наличии).

2.2. В наименовании графика выполнения работ указывается наименование объекта, применительно к которому составляется такой график.

2.3. График выполнения работ должен содержать следующие заголовки граф:

2.3.1. порядковый номер этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ;

2.3.2. наименование этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ;

2.3.3. сроки исполнения этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ;

2.3.4. физический объем работ;

2.3.5. сроки передачи строительных материалов, технологического оборудования заказчика (при наличии).

2.4.

Колонка «наименование этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ» должна содержать наименование этапов выполнения контракта, комплексов работ (часть выполняемого подрядчиком от общего объема работ по контракту, содержащего технологически связанные виды работ), видов работ, частей работ отдельного вида работ на основании предусмотренных утвержденной проектной документацией. При этом необходимость указания в графике выполнения работ этапов выполнения контракта и (или) комплексов работ и (или) видов работ и (или) частей работ отдельных видов работ определяется заказчиком, в том числе исходя из сложности объекта и условий контракта.

2.5.

Колонка «сроки исполнения этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ» должна содержать указание на даты начала и окончания выполнения работ по этапам выполнения контракта и (или) комплексам работ и (или) видам работ и (или) частям работ отдельного вида работ, либо период выполнения этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ, исчисляемый со дня наступления определенного события. Срок выполнения работ должен устанавливаться исходя из соблюдения строгой технологической последовательности работ. В качестве единицы времени в графике могут быть приняты день, неделя, месяц.

2.6. Колонка «физический объем работ» должна содержать указание на определяемые заказчиком самостоятельно на основании предусмотренных утвержденной проектной документацией единицы измерения подлежащих выполнению этапов выполнения контракта и (или) комплексов работ и (или) видов работ и (или) частей работ отдельных видов работ и количество таких единиц.

2.7.

Колонка «сроки передачи строительных материалов, технологического оборудования заказчика» должна содержать сроки, не позднее которых заказчиком в соответствии с условиями контракта осуществляется передача подрядчику материалов, технологического оборудования, необходимых для выполнения определенного этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ. Колонка заполняется заказчиком при необходимости.

2.8.

Степень детализации и количество этапов выполнения контракта, комплексов работ, видов работ, частей работ отдельного вида работ по строительству, реконструкции объекта определяется заказчиком исходя из архитектурных, технических и технологических решений, содержащихся в проектной документации, в зависимости от условий контракта и специфических особенностей объекта закупки, а также приемки выполненных работ. Каждый этап выполнения контракта, комплекс работ, вид работ, часть работ отдельного вида работ должны быть обособлены в отдельные затраты в сметной документации (иметь определенную в сметной документации стоимость).

2.9. Дополнительно под табличной частью графика выполнения работ до полей для подписания его сторонами контракта в графике выполнения работ должны быть отражены даты, не позднее которых должны состоятся следующие события:

2.9.1. подписание сторонами акта о соответствии состояния земельного участка (объекта капитального строительства, подлежащего реконструкции) условиям контракта;

2.9.2. передача подрядчику копии разрешения на строительство, реконструкцию объекта; копии решения собственника имущества о его сносе (при необходимости); копии разрешения на вырубку зеленых и лесных насаждений; копии технических условий и разрешений на временное присоединение объекта к сетям инженерно-технического обеспечения в соответствии с проектом организации строительства;

2.9.3. передача подрядчику копий документов, подтверждающих согласование производства отдельных работ, если необходимость такого согласования установлена законодательством Российской Федерации;

2.9.4. подключение объекта к сетям инженерно-технического обеспечения в соответствии с техническими условиями, предусмотренными проектной документацией;

2.9.5. подписание акта о соответствии состояния земельного участка условиям контракта при завершении строительства, реконструкции объекта.

III. Составление графика оплаты выполненных работ по контракту

3.1. В графике оплаты выполненных работ указывается наименование объекта, применительно к которому составляется такой график.

3.2. График оплаты выполненных работ должен содержать следующие заголовки граф:

3.2.1. порядковый номер этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ;

3.2.2. наименование этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ;

3.2.3. сроки выплаты аванса;

3.2.4. размер аванса, подлежащего выплате подрядчику;

3.2.5. сумма к оплате;

3.2.6. сроки оплаты за выполненный этап выполнения контракта и (или) комплекс работ и (или) вид работ и (или) часть работ отдельного вида работ;

3.2.7. доля этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ в цене контракта.

3.3. Колонка «наименование этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ» заполняется в соответствии с пунктом 2.4 настоящей методики.

Предусмотренные графиком оплаты выполненных работ наименования этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ должны в полном объеме соответствовать наименованиям этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ, предусмотренным в графике выполнения работ.

3.4. Колонка «сроки выплаты аванса» должна содержать сроки перечисления аванса в соответствии с условиями контракта и заполняется в случае, если авансовые платежи предусмотрены контрактом.

3.5. Колонка «размер аванса, подлежащего выплате подрядчику» должна содержать сведения о сумме аванса в процентном соотношении от цены контракта в соответствии с условиями контракта и заполняется в случае, если авансовые платежи предусмотрены контрактом.

3.6.

В колонке «сумма к оплате» указывается подлежащая выплате подрядчику сумма денежных средств, определяемая исходя из цены контракта с учетом доли в ней соответствующего этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ, ранее выплаченного подрядчику аванса и суммы, подлежащей выплате после приемки заказчиком всех предусмотренных контрактом работ, размер которой определяется заказчиком, но не может превышать десяти процентов суммы к оплате соответствующего этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ.

3.7.

Колонка «сроки оплаты за выполненный этап выполнения контракта и (или) комплекс работ и (или) вид работ и (или) часть работ отдельного вида работ» заполняется заказчиком с учетом условий контракта и содержит указание на сроки оплаты выполненных работ по этапам выполнения контракта и (или) комплексам работ и (или) видам работ и (или) частям работ отдельного вида работ в виде календарной даты или периода времени и события, со дня наступления которого начинается исчисление такого срока. В качестве единицы времени в графике могут быть приняты день, неделя, месяц.

3.8. Колонка «доля этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ» должна содержать отношение стоимости выполнения конкретного этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ, в процентном отношении к цене контракта.

Процентное отношение стоимости конкретного этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ к цене контракта определяется исходя из доли сметной стоимости данного этапа выполнения контракта и (или) комплекса работ и (или) вида работ и (или) части работ отдельного вида работ в стоимости строительства объекта, предусмотренной проектной документацией.

3.9. Дополнительно под табличной частью графика оплаты выполненных работ до полей для подписания его сторонами контракта в графике оплаты выполненных работ указывается цена контракта, срок и размер ее окончательной оплаты.

https://www.youtube.com/watch?v=06MI7VESn9E

Электронный текст документа

подготовлен АО «Кодекс» и сверен по:

Официальный интернет-портал

правовой информации

Календарный план производства работ представляет собой таблицу, отображающие все разновидности работ, необходимых для воплощения конкретного проекта.

Кроме этого, график показывает, в какой очередность будут выполняться работы, и привязывает их к конкретной дате. В типовых проектах указывается срок времени, требуемый для выполнения каждого вида работ.

В нем также содержится информация о том, какие ресурсы нужны на любом этапе строительства – основные материалы, техника и персонал.

Составление календарного плана – обязанность руководства любой организации строительного направления.

Высокая точность и указание всех деталей будущей работы в графике гарантирует высокое качество проведения запланированных работ.

Создание календарного плана производства работ относится к строительной отрасли, однако знание принципов его составления позволяет оптимизировать деятельность любой компании.

Основные функции

Составление календарного плана производства работ выполняет многочисленные функции:

• графики сетевого типа необходимы для строительных работ, связанных с проектами повышенной сложности. В нем указывается, какие разновидности работ следует выполнить, в какой очередности, оптимизированные варианты их размещения. Также указывается, сколько нормативно следует работать строительным агрегатам, необходимые человеческие ресурсы и механизмы. В процессе создания процесс разделяется на конкретные этапы, которые поручаются группам работников с подходящей квалификацией.
• календарный план производства работ при возведении жилого дома или объектов другого назначения, позволяет организовать выполнение большого объема работы, отличающейся технической сложность. Выполняются линейные и циклограммные графики. Также происходит выделение и распределение разновидностей работ, с указанным количеством человек нужной квалификации;
• разрабатываются графики для подготовительного этапа строительства.

Календарный план график производства работ позволяет разработать строительный проект по объекту любого уровня сложности, рассчитать для него необходимые финансовые, человеческие ресурсы, техническое обеспечение. Разработки подобной документации при возведении конкретного объекта происходят в установленные сроки, связанные с очередностью выполнения строительных работ.

План устанавливает конкретные задачи. Они разделяются на задачи независимого, которые можно выполнить вне разработки плана, и зависимого характера, которые без планирования выполнить невозможно. В плане отражается, в какой очередность и продолжительность выполнения строительно-монтажных работ, монтажных работ, электромонтажных работ, земляных работ, отделочных работ.

Сюда входят сроки и очередность выполнения всех строительных работ, как общих, так и специальных, которых необходимы для постройки строительных объектов.

График составляется с учетом времени, необходимого для исполнения каждого вида работы, учитывается состав и количество основных ресурсов – людей и техники, а также ряда индивидуальных факторов.

Он позволяет контролировать ход работ и координировать работу бригад.

Как составляется

Как составить календарный план производства работ, обязан знать руководитель любой компании, сфера деятельности которой связана со строительством. Проектирование имеет свой последовательный план выполнения. Вначале происходит подборка исходных данных, на основе конкретного проекта, затем работы детализируются, определяются производственные нормы трудоемкости и материальных затрат.

Затем происходит разработка исходной сетевой модели. Его роль исполняет график, состоящий из проектирования, подготовки, основного рабочего процесса и материального оснащения каждого объекта. Они разбиваются на этапы, и план сдается в эксплуатацию.

https://www.youtube.com/watch?v=KB5r4kwHSpk

После этого, используя исходные данные, специалисты занимаются разработкой локальных, более детализированных графиков, а затем местная и общая сеть. Основой их соединения служат опорные точки. Рассчитывается и анализируется созданный план. На завершающем этапе он оптимизируется (корректируется). Нижняя часть графика показывает, как осваиваются капитальные вложения, и двигается рабочая сила.

В качестве исходных данных берется за основу обработка следующих данных:

• проектов, которые необходимо выполнить организации;
• директивных заданий, нормативов длительности каждого строительного этапа;
• рабочих чертежей и смет;
• данных о компаниях, количестве задействованных людей, финансовых ресурсах, технической базе.

Календарный план разрабатывается по следующему плану:

• составляется номенклатурный список работ, которые необходимо выполнить согласно договору;
• выбираются производственные методы и специализированная техника;
• расчет необходимого технического оснащения и трудовых ресурсов;
• назначаются рабочие, специалисты и руководители;
• определяется очередность, с которой работы будут выполняться технически правильно;
• установка смен;
• определяется длительность проведения работ, возможность проведения совмещенной работы, корректируется состав бригад в количественном отношении, отношении профессионализма и квалификационного уровня;
• внесение коррективов в результат;
• создаются подсчеты необходимых ресурсов.

Пример по строительству

Для расчета параметров сетевого графика используются определенные формулы. В календарном производственном плане используются две части – расчетная и графическая (линейная, циклограмная или сетевая).

В 1 графе указывается очередность выполнения работы, они группируются в зависимости от видов и периодов. Из-за сжатого объема графика, работы объединяются вне зависимости от их исполнителей.  Указываются исключительно связывающие работу разных бригад части.

Во 2 и 3 графе указывается необходимый объем работ. Единые нормы и расценки предоставляют общую номенклатуру. Объем специализированных процессов определяется их стоимостью (выработка или измерители показателей).

Графа 4 состоит из трудоемкости работы, а 5 и 6 – затрат машинного времени. При этом используется вышеуказанные единицы измерения, и учитывается возможный производительный рост. Также возможно использование ведомственных норм и расценок. Чтобы упростить расчеты, используются производственные калькуляции в виде укрупненных норм, с учетом достигнутого производительного уровня.

К тому моменту, как разрабатывается план, происходит выбор производственных методов и выбор техники и механизмов, учитывается их интенсивная эксплуатация, согласно с производительностью. Поэтому вначале определяют длительность работы с использованием техники, от которой полностью зависит построенный график, а затем устанавливается длительность работ, выполняемых ручным методом.

Длительность рабочего процесса с использованием механизированной техники определяется по определенной формуле. От количества машинных смен (можно увидеть под пунктом 6), отнимается цифра, полученная в результате разделения количества агрегатов на число смен за день. Требуемое количество техники определяется количеством и характером строительства и монтажа.

Длительность выполнения ручных работ также имеет формулу – трудовая емкость разделяется на количество человек, участвующих в рабочем процессе. В 8 графе указывается количество смен. Если используются специальные технические приспособления, оптимален двухсменный рабочий процесс. Эта цифра зависит от требований определенного проекта и периода его выполнения.

В графах 9 и 10 указывается количество рабочих и состав бригады. Необходимое количество зависит от трудоемкости и длительности работ. При этом учитывается, чтобы не изменялся численный и квалификационный состав. Профессии и квалификационные уровни в одной группе размещаются максимально рационально.

https://www.youtube.com/watch?v=RJzSq6jCaIs

Бригада составляется после составления ориентировочного комплекса работ, в соответствии с графой 1, подсчета их трудоемкости, согласно графе 4. Затем выбираются необходимые профессии и разряды, определяется их оптимальное совмещение. Устанавливается длительность рабочего процесса, и происходит расчет численности, профессионального и квалификационного уровня рабочего состава.

Метод разработки с учетом сокращения сроков строительства

Строительные сроки сокращаются методом потолочно-параллельного и одновременного выполнения строительства и монтажа. Если определенные виды работ не связаны друг с другом, они выполняются одновременно. Однако рабочий процесс остается независимым.

Если технологически между определенными видами работ присутствует, совместно выполняются совмещенные участки. При этом необходим строгий контроль над соблюдением правил охраны труда.

К примеру, если захватываются одновременно монтаж и отделка, отделка выполняются в первой половине дня, а затем монтируются конструкции, или наоборот.

Видео:График производства работСкачать

График производства работ (образец). Сетевой, календарный график производства работ в строительстве в Excel

Практически все люди лучше воспринимают информацию «нарисованную», а не «прослушанную». И еще лучше, если эта информация представлена образами, а не рядом цифр и показателей. Представьте себе, что малознакомый человек рассказывает о своей собаке.

Он не описывает ее внешность и родословную, не уточняет масть и возраст и т. д. Воображение каждого слушателя нарисует свой образ. А когда мы уже представим себе красавца дога, окажется, что нам рассказывали о прелестном мопсе.

В этой ситуации мы посмеемся, но, столкнувшись с чем-то подобным на предприятии, уже будет не до смеха.

Поэтому на производстве все стараются максимально визуализировать. Одним из важнейших документов, особенно в строительстве, считается график производства работ. Можно смело утверждать, что весь проект без этого графика – потерянное время. Так как в нем собраны все принятые инженерные и технические решения, а также оптимизированы сроки.

Что такое календарный план?

Само название этого документа дает представление о его важности и значимости. Календарный график производства работ – это таблица, в которой отображены все виды работ, их объем и сроки выполнения.

Кроме того, на графике наглядно показана последовательность выполнения работ, привязанная к конкретным датам (или просто длительность выполнения различных видов работ – для типовых проектов).

Чаще всего этот документ содержит и информацию о необходимых на каждом этапе строительства ресурсах: основных материалах, технике и персонале.

Умение составлять график производства работ – один из важнейших навыков управленцев разного уровня. Чем точнее и детальнее составлен график, тем качественнее будут проведены все запланированные работы. Несмотря на то что «родной» отраслью графика производства работ считается строительство, руководителям всех направлений не помешает знание принципов календарного планирования.

С чего начать

Любую работу можно разбить на мелкие задачи. Самый простой пример – приготовление салата из свежих овощей. Казалось бы, что проще? Но и это элементарное задание можно разбить на последовательность действий. Сначала приобрести все ингредиенты, затем помыть их, нарезать и смешать, заправив соусом.

Причем все действия могут быть разорваны во времени (появляются перерывы в работе), а могут быть проделаны последовательно, без разрывов во времени. Кроме того, все это может проделать один человек, а может и целая бригада поваров. Итак, последовательность действий есть.

Остается рассчитать время выполнения каждого этапа и определить, сколько и какой персонал необходим для этой работы. И график производства работ у нас практически готов.

https://www.youtube.com/watch?v=lFOjIAQpUm8

Независимо от отрасли, при разработке календарного плана сначала нужно выделить состав работ: разбить весь процесс на составляющие. Причем критериями могут служить не только технологические отличия, но и количество работников, и необходимые механизмы и приспособления и т. д.

Сроки выполнения

После разделения всего производственного процесса на последовательность действий, можно приступать к расчету сроков выполнения работ.

Для производства и строительства существуют нормативы и стандарты, по которым рассчитываются конкретные сроки для заданного объема работ. Для умственного труда нельзя просчитать сроки выполнения работы по формуле.

Но управляющий с большим опытом, владеющий информацией о своем штате сотрудников, может довольно четко задать временные рамки для решения поставленной задачи.

Зная сроки выполнения каждого вида работ, мы можем приступить к определению времени, необходимого для осуществления всего процесса. Следует помнить, что некоторые задачи могут решаться параллельно, а для определенных процессов нужны и технологические перерывы.

Расчет ресурсов

Безусловно, персонал – важнейший элемент процесса. График производства работ в строительстве предполагает определение численности исполнителей, специализации рабочих и их квалификации. На этом этапе мы рассчитываем количество и состав бригад и составляем календарный план их занятости на объекте.

Далее переходим к определению необходимого оборудования, механизмов и приспособлений. В производственных отраслях для этого также существуют нормативы. И, наконец, последнее, но от этого не менее важное – это расчет необходимых для проведения работ материалов.

Расчет сроков поставки материалов

Вся эта информация позволит совместить график производства работ с графиком поставки материалов и оборудования. Равномерность и бесперебойность – вот два основных принципа планирования.

Оптимизация графика в сторону уменьшения сроков может не дать желаемого результата, т. к.

в работе появится простой из-за нехватки материалов (или, наоборот, стройплощадка окажется буквально забита ими, а потому на поиск нужного в данный момент уйдет уйма времени).

Форс-мажор увеличивает сроки выполнения работ

Еще одна немаловажная деталь — при составлении плана работ необходимо предусмотреть возможные риски.

Для строительства это может быть все что угодно – от плохой погоды до напряженного трафика на дорогах.

Учитывая форс-мажорные обстоятельства, необходимо несколько увеличить сроки выполнения отдельных видов работ. Чаще всего это сказывается и на продолжительности выполнения всего их объема.

Несмотря на это, планировщикам не стоит гнаться за минимизацией времени. Ведь когда нарушается сетевой график производства работ, фирма-генподрядчик должна будет платить неустойку как заказчику, так и смежным подрядным организациям.

Автоматизация построения графика

Еще несколько лет назад календарный план составлялся вручную. Специалисты рассчитывали все сроки и потребность в персонале и материалах, а затем с помощью графического редактора визуализировали его. Для небольших объемов работ, это несложная задача. Другое дело, если мы говорим о серьезной подрядной организации, ведущей несколько объектов одновременно.

Программистами разрабатывается множество вспомогательных программ, призванных автоматически рассчитывать и строить график производства работ. Образец календарного плана, рассчитанного с помощью Microsoft Office Project 2010 Professional, например, легко отыскивается в интернете.

Однако не каждая компания согласится потратить дополнительные средства на установку программного обеспечения и обучение персонала работе с ним. Кроме того, у каждой специализированной программы есть свои недостатки.

Одна не учитывает возможности сменной работы, другая без написания макросов не согласуется с расчетом материалов, например, и т. д.

Поэтому большинство специалистов, занятых планированием, научились строить график производства работ в Excel.

У этой программы масса преимуществ:

1. Она бесплатна. В том смысле, что Excel – часть стандартного пакета MS Office, который безоговорочно установлен практически на каждом компьютере.
2. Она проста. Имея минимальные знания о расчёте формул и привязке листов друг к другу, можно заниматься планированием.
3. Она наглядна. Все расчеты и результат выводятся на одном листе. А внесение изменений тут же отображается на графике.

🔥 Видео

Создание графика работы в Excel / Урок эксель для начинающихСкачать

Как сделать проект производства работ? Основные правила, разбор составаСкачать

Составление календарного плана по технологии строительстваСкачать

Календарный план 1 частьСкачать

Графики производства работ из смет деньи на ветерСкачать

График работ. Что такое график работ на объекте.Скачать

План-График производства СМР (диаграмм Ганта) с элементами контроля сроков в ExcelСкачать

Автоматизация составления графика работы сотрудников в ExcelСкачать

Диаграмма Ганта в Excel как просто для чайников за 15 минут даже для macСкачать

#1 Физический объем и производительность в MS ProjectСкачать

MS Project 2016 за 30 минут. (Microsoft Project) - календарное планирование проектаСкачать

MS Project 2013 за 30 минут с Визуальным ресурсным оптимизаторомСкачать

Обзор календарного графика в составе ППРСкачать

График производства работ для тткСкачать

Cоздание проектной диаграммы Ганта в ExcelСкачать
