Требования к запорной арматуре

Запорная арматура составляет более 80% всех устройств, объединённых понятием «трубопроводная арматура». Предназначена она для перекрытия потока рабочей среды трубопровода. Это краны, вентили, клапаны, задвижки и заслонки.

Используется запорная арматура на магистралях самого разного предназначения. Соответственно, и требования к ней могут выдвигаться самые разные: от общих, до специальных, отвечающим особым условиям эксплуатации.

В этой статье мы рассмотрим требования к запорной арматуре, сформулированные в различных нормативных документах. А также выясним, какие проводятся испытания трубопроводной арматуры для подтверждения её соответствия этим требованиям.

Основные требования

Независимо от типа и предназначения конкретного изделия, к запорной арматуры выдвигаются следующие общие требования:

• Минимальный срок эксплуатации должен составлять 25-30 лет;
• Минимальный ресурс — 1000 циклов без снижения класса герметичности;
• Усилие для привода механизма запорной арматуры не должно быть больше 300 Н/м (арматура камерной установки), и 250 Н/м (арматура бескамерной установки);
• Герметичность арматуры должна обеспечиваться с обеих сторон присоединения;
• Присоединительные размеры должны соответствовать принятым в Российской Федерации размерам труб, резьбовых и фланцевых соединений;
• Устанавливаемая на трубопроводах запорная арматура должна иметь указатель направления движения потока рабочей среды, а также указатели положений «ОТКРЫТО» и «ЗАКРЫТО».

Общие требования безопасности

Общие требования безопасности трубопроводной арматуры изложены в ГОСТ Р 53672-2009. В части 6.3 этого документа сказано, что требования, предъявляемые к запорной арматуре, конкретизированы в зависимости от типа арматуры. Стандарты на клапаны изложены в ГОСТ 5761; дисковые затворы — ГОСТ Р 53673; задвижки — ГОСТ 5762, а краны должны соответствовать требованиям стандарта ГОСТ 21345.

Нормы и классы герметичности (А – В(В1) – С(С1)) указаны в ГОСТ 9544, а зависят от типа и давления рабочей среды.

ГОСТ Р 53672-2009 содержит требования к материалам, из которых изготавливается арматура; к её маркировке и эксплуатационной документации; а также требования безопасности при изготовлении, включении эксплуатации и ремонте трубопроводной арматуры.

Требования к маркировке трубопроводной арматуры

Часть 6.6 ГОСТ Р 53672-2009 формулирует требования к маркировке трубопроводной арматуры. Она должна быть нестираемой, и хорошо различаться. К обязательным обозначениям относятся следующие данные:

• Наименование производителя (или его торговый знак);
• Материал, из которого изготовлен корпус;
• Для арматуры с регламентированным направлением рабочей среды — стрелка, указывающая это направление;
• Значения PN, Pp, P при максимальной температуре рабочей среды (давление номинальное/рабочее/расчетное);
• Значение DN (номинальный диаметр);
• Для арматуры с маркировкой Pp должна быть указана максимальная температура рабочей среды.

Требования к запорной арматуре тепловых сетей

На тепловых сетях запорная арматура устанавливается:

• На всех выводах ТС от источника тепловой энергии, вне зависимости от диаметра магистрали и вида теплоносителя;
• На трубопроводах диаметром от 100 мм на расстоянии максимум 1000 метров друг от друга (водяные теплосети);
• В узлах ответвлений трубопроводов диаметром от 100 мм паровых и водяных тепловых сетей.

Требования к запорной арматуре тепловых сетей регламентируют материалы, из которых должны быть изготовлены те или иные устройства, устанавливаемые в определённых местах магистрали. Так, на выводе сети от источника тепла, на самой тепловой сети и на вводе в Центральные тепловые пункты должна устанавливаться только арматура из стали.

https://www.youtube.com/watch?v=VMcOUrP2IHc

Не разрешено устанавливать запорную арматуру из серого чугуна на трубопроводах тепловых сетей в регионах с температурой воздуха ниже -10°С (кроме ТП и сетей горячего водоснабжения).

Разрешается использовать арматуру из бронзы и латуни на трубопроводах тепловых сетей, если температура рабочей среды (горячая вода) не превышает 200°С.

Требования к запорной арматуре, устанавливаемой на газопроводе

Требования к устанавливаемой на газопроводах запорной арматуре обусловлены особенностями и характеристиками транспортируемой по ним рабочей среды. Давление газа на магистральном газопроводе может достигать 100 кгс/см2, а температура на выходе из компрессорной станции — 120°С.

В составе газа имеются компоненты, способные вызывать коррозию металла, к таким относятся, например, сероводород и углекислый газ. Кроме того, в тех или иных пропорциях, в газе могут содержаться конденсированная вода, метанол, диэтиленгликоль, газовый конденсат, механические примеси.

Таким образом, к устанавливаемой на газопроводах арматуре выдвигаются следующие требования:

• Минимальное гидравлическое сопротивление;
• Герметичное отключение определённого участка, аппарата или сосуда от основного трубопровода, для безопасности проведения ремонтных работ;
• Соединения арматуры с трубопроводом, разъёмы корпуса и уплотнения должны быть полностью герметичны;
• Конструкция арматуры должна обеспечивать удобное обслуживание быстрое открытие/закрытие, а требуемое для этого усилие при ручном управлении не должно превышать допустимых значений;
• Диаметр запорной арматуры должен соответствовать диаметру трубопровода, для беспрепятственного прохода продувочных шаров и очистных ершей.

К арматуре, устанавливаемой на газо- и нефтепроводах, выдвигаются и требования по огнестойкости. Пожаробезопасность арматуры обеспечивается применением в её конструкции огнестойких материалов, герметичностью и специальными испытаниями на огнестойкость (ГОСТ Р 53672-2009, часть 4.3.3).

Испытания арматуры на соответствие требованиям по огнестойкости проводятся в т.н. «целлюлозном режиме», максимально соответствующем температурному режиму реального пожара. Условия такого режима горения определены ГОСТ 30247.0-94.

Методы контроля и испытания трубопроводной арматуры

Испытания арматуры на соответствие требованиям проводятся в испытательных лабораториях трубопроводной арматуры. Для этого используются испытательные стенды. Различные испытательные стенды трубопроводной арматуры используются для проверки соответствия тех или иных характеристик.

Так, стенд гидравлических испытаний трубопроводной арматуры применяется для испытания следующих характеристик:

• Плотность и прочность материала работающей под давлением арматуры и сварных швов;
• Прочность изделия в сборе;
• Герметичность.

В испытательной лаборатории трубопроводной арматуры используются также стенды горячих испытаний, искусственного климата, стенд определения гидравлических характеристик, вакуумный и пневматический стенды.

По результатам испытания трубопроводной арматуры оформляются соответствующие документы:

• Журнал испытаний трубопроводной арматуры;
• Протокол испытаний;
• Акт испытаний трубопроводной арматуры.

Образцы Акта испытаний трубопроводной арматуры и других документов приведены ниже:

• Рекомендуемая форма (образец) Акта испытаний трубопроводной арматуры

Видео:КАКАЯ БЫВАЕТ ТРУБОПРОВОДНАЯ АРМАТУРА? | ТЕОРИЯ #1Скачать

Журналы по строительным работам скачать

1 Журнал производства работ, бланк скачать doc, скачать rar.

2 Журнал производства земляных работ, бланк (ВСН012-88) скачать doc.

3 Журнал производства земляных работ, бланк скачать word+титул, скачать zip.

3а Журнал производства земляных работ 2, бланк скачать word, скачать zip.

4 Журнал производства земляных работ, альбомная ориентация, бланк скачать word, скачать zip.

5 Журнал производства земляных работ, книжная ориентация, бланк скачать word, скачать zip.

6 Журнал производства земляных работ, пример скачать xls, скачать zip.

7 Журнал авторского надзора, бланк скачать doc, скачать rar.

8 КС-6, Общий журнал работ, бланк скачать doc, скачать zip.

9 Общий журнал работ, бланк скачать xls, скачать rar

9а Общий журнал работ, бланк 2019 на печать скачать doc, скачать zip

10 Общий журнал работ, пример заполнения скачать zip

10а Журнал входного контроля качества, бланк скачать doc, скачать zip.

11 Журнал входного контроля качества материалов, бланк скачать doc, скачать rar.

11а Журнал входного контроля, учёта и контроля качества получаемых деталей, материалов, оборудования и конструкций, новая форма 2020 скачать doc, скачать zip.

11б Журнал входного контроля, учёта качества материалов, оборудования и конструкций, бланк 2019 (на печать) скачать doc, скачать zip.

12 Журнал входного контроля качества, пример заполнения скачать pdf

13 Журнал входного контроля, пример скачать xls + титул, скачать zip.

14 Журнал работ по монтажу строительных конструкций, пример заполнения скачать pdf

15 Журнал входного контроля изоляционных материалов, бланк скачать doc, скачать zip.

16 Кабельный журнал скачать xls.

17 Журнал прокладки кабелей, пример скачать xls, скачать zip.

18 Журнал прокладки кабелей (кабельный журнал), пример (прокладка электро кабелей) скачать jpg+2стр, скачать zip.

18а Журнал учёта и проверки качества контрольных сварных соединений, бланк скачать doc, скачать zip.

19 Журнал учёта и проверки качества контрольных сварных соединений, пример скачать jpg, скачать zip.

19а Журнал учета сварочных материалов и защитных газов для сварки технологических трубопроводов, бланк скачать doc, скачать zip.

20 Журнал замечаний и предложений по ведению СМР, бланк (ВСН012-88) скачать doc

21 Журнал замечаний и предложений по ведению строительно-монтажных работ, бланк скачать doc, скачать zip.

21а Журнал замечаний и предложений по ведению строительно-монтажных работ, бланк 2 скачать doc, скачать zip.

22 Журнал забивки свай + ведомость, бланк (ВСН012-88) скачать doc

23 Журнал сварки труб, бланк (ВСН012-88) скачать doc

23а Журнал сварки труб, бланк №2 скачать doc, скачать zip

24 Журнал изоляционно-укладочных работ и ремонта изоляции, бланк (ВСН012-88) скачать doc

25 Журнал поэтапной приёмки подводного перехода под укладку, бланк (ВСН012-88) скачать doc

26 Журнал проверки сварных соединений физическими методами контроля, бланк (ВСН012-88) скачать doc

26а Журнал контроля сварных соединений неразрушающими методами, пример скачать doc, скачать zip

27 Журнал регистрации результатов механических испытаний допускных и контрольных сварных соединений, бланк (ВСН012-88) скачать doc

28 Журнал учёта образования и движения отходов, бланк скачать doc, скачать zip.

29 Журнал учёта работы ДЭС (дизельной электростанции), пример скачать pdf, скачать zip.

30 Журнал учёта временного хранения и удаления, вывоза строительных отходов, бланк скачать doc, скачать zip.

31 Журнал строительного контроля подрядной организации осуществляющей строительство, реконструкцию, капитальный ремонт объекта строительства скачать doc, скачать zip.

32 Журнал цветной дефектоскопии, бланк (ВСН 478-86) скачать doc, скачать zip.

33 Журнал производства антикоррозийных работ, бланк скачать doc, скачать zip.

34 Журнал антикоррозийной защиты сварных соединений, бланк №2 скачать doc, скачать zip.

35 Журнал замоноличивания монтажных стыков и узлов, бланк скачать doc, скачать zip.

36 Журнал радиографического контроля, бланк скачать doc, скачать zip.

37 Журнал ультразвукового контроля, бланк скачать doc, скачать zip.

38 Журнал регистрации механических испытаний допускных и контрольных сварных соединений, бланк скачать doc, скачать zip.

39 Общий журнал работ по уходу за зелёными насаждениями, бланк скачать pdf, скачать zip.

Журналы по электромонтажу скачать:

1 Журнал монтажа кабельных муфт, пример скачать jpg, скачать rar.

2 Журнал прокладки кабелей, пример 1 скачать jpg + 2стр, скачать rar.

3 Журнал прокладки кабелей, пример 2 скачать jpg + 2стр, скачать zip.

4 Журнал прокладки кабелей, пример 3 скачать xls, скачать zip.

5 Журнал прокладки кабелей, пример 4 скачать doc, скачать zip.

6 Журнал учета и проверки электроинструмента и энергооборудования, бланк скачать doc, скачать zip.

Журналы по нефтопроводам скачать:

1 Журнал регистрации результатов механических испытаний допускных и контрольных сварных соединений (монтаж нефтепровода), бланк скачать doc, скачать zip.

Журналы по сетям связи скачать:

1 Журнал учёта работы ремонтных оптических вставок, бланк скачать doc, скачать rar.

Журналы РЖД (железные дороги) скачать:

1 Журнал учёта проверки знаний норм и правил работы в электроустановках, форма скачать doc, скачать zip.

2 Журнал учёта работ по нарядам и распоряжениям, форма скачать doc, скачать zip.

3 Журнал потребления электроэнергии абонентами, форма скачать doc, скачать zip.

4 Оперативный журнал, форма скачать doc, скачать zip.

5 Кабельный журнал электроустановки, форма скачать doc, скачать zip.

6 Журнал состояния искровых промежутков по району контактной сети, форма скачать doc, скачать zip.

7 Журнал учёта присвоения группы 1 по электробезопасности неэлектротехническому персоналу, форма скачать doc, скачать zip.

8 Книга осмотров и неисправностей, форма скачать doc, скачать zip.

9 Книга произведённых работ, форма скачать doc, скачать zip.

10 Книга состояния контактного провода района контактной сети, форма скачать doc, скачать zip.

11 Книга записи результатов проверки устройств электроснабжения, форма скачать doc, скачать zip.

12 Книга учёта металлических и железобетонных опор, форма скачать doc, скачать zip.

Журналы по общестроительным работам скачать:

1 Журнал сварочных работ, бланк скачать doc, скачать rar.

1а Журнал сварочных работ, бланк №2 скачать doc, скачать zip

1б Журнал сварочных работ, пример скачать doc, скачать zip.

2 Журнал сварки, пример скачать xls + титул, скачать zip.

3 Журнал антикоррозийной защиты сварных соединений, бланк скачать doc, скачать rar.

4 Журнал по монтажу строительных конструкций, бланк скачать xls, скачать rar.

4 Журнал по монтажу строительных конструкций, бланк №2 скачать doc, скачать zip.

4а Журнал производства бетонных работ, бланк скачать xls, скачать zip.

5 Журнал бетонных работ, бланк скачать doc.

6 Журнал ухода за бетоном, бланк скачать doc, скачать zip.

7 Журнал испытаний контрольных образцов бетона, бланк скачать doc, скачать rar.

8 Журнал погружения свай, бланк скачать doc, скачать rar.

9 Журнал производства земляных работ, пример скачать xls, скачать zip.

10 Журнал изоляционно-укладочных работ, пример скачать xls, скачать zip.

Журналы по охране труда скачать:

1 Комплект журналов по охране труда для малых предприятий + программы проведения инструктажа по охране труда скачать doc, скачать rar.

2 Журнал регистрации вводного инструктажа, бланк скачать doc, скачать rar.

3 Журнал регистрации вводного инструктажа, бланк + программа проведения вводного инструктажа по охране труда скачать doc, скачать rar.

4 Журнал регистрации инструктажа на рабочем месте, бланк скачать doc, скачать rar.

5 Журнал регистрации инструктажа на рабочем месте №2, бланк скачать doc, скачать zip

6 Журнал регистрации инструктажа на рабочем месте, бланк + инструктаж по ОТ + образец скачать doc, скачать rar

7 Журнал учёта инструкций по охране труда для работников, бланк скачать doc, скачать rar.

8 Журнал учёта выдачи инструкций по охране труда для работников, бланк скачать doc, скачать rar.

9 Журнал учёта выдачи средств индивидуальной защиты, бланк скачать doc, скачать rar.

10 Журнал регистрации несчастных случаев на производстве, бланк скачать doc, скачать rar.

11 Вводный инструктаж по пожарной безопасности для вновь принимаемых на работу рабочих и служащих предприятия скачать doc, скачать zip

Журналы по электробезопасности скачать :

1 Журнал учёта проверки знаний норм и правил работы в электроустановках скачать doc, скачать rar.

2 Журнал учёта присвоения 1 группы по электробезопасности неэлектротехническому персоналу + программа проведения инструктажа скачать doc, скачать rar.

3 Журнал учёта и содержания средств защиты, используемых в электроустановках скачать doc, скачать rar.

Журналы по пожарной безопасности скачать :

1 Журнал регистрации инструктажа по пожарной безопасности, бланк скачать doc, скачать zip.

2 Журнал учёта проведения вводного инструктажа по пожарной безопасности + программа проведения инструктажа скачать doc, скачать rar.

3 Журнал учёта проведения повторного, внепланового, целевого инструктажей по пожарной безопасности скачать doc, скачать rar.

Вернуться к разделу: «Акты, схемы протокола и прочее».

Смотрите состав исполнительной в разделе: «Состав исполнительной»

Скачивайте акты, протокола и другое в разделе: «Акты и прочее»

Скачивайте полезные книги, ГОСТы, СнИПы в разделе: «ГОСТы и книги«

🔍 Видео

Классификация трубопроводной арматурыСкачать

Два в одном – термостатический клапан с преднастройкойСкачать

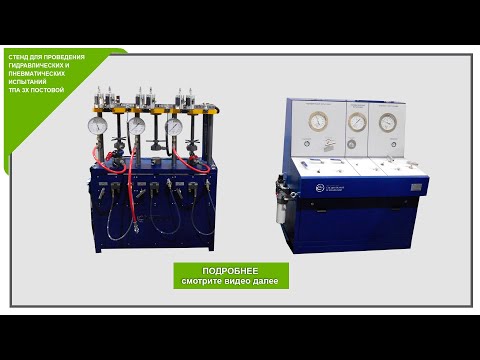

Стенд для проведения гидо- и пневмо- испытаний трубопроводной арматуры трехпостовойСкачать

Все виды трубопроводной арматуры!Скачать

Трубопроводная арматура в сметеСкачать

Технологический процесс работы запорной, регулирующей арматурыСкачать

Организация безопасного проведения работ по гидравлическому испытанию трубопроводов и оборудования.Скачать

JC VALVES. Мировое арматуростроение. Испытания трубопроводной арматуры. Часть VСкачать

АО «ПТПА». Участок сборки и испытаний крупногабаритной трубопроводной арматуры. Часть IIСкачать

Все виды трубопроводной арматуры!Скачать

Оборудование для испытаний запорной арматуры и элементов трубопроводов, рабочее давление до 40МПаСкачать

Завод "Армагус". Испытания трубопроводной арматуры. Часть XIIСкачать

Обзор основных типов запорной арматурыСкачать

Азбука производства. ТРУБОПРОВОДНАЯ АРМАТУРАСкачать

Вестник арматуростроителя Презентация журнала трубопроводной арматуры Полная версияСкачать

Что означают надписи на задвижках, клапанах и проч.?Скачать

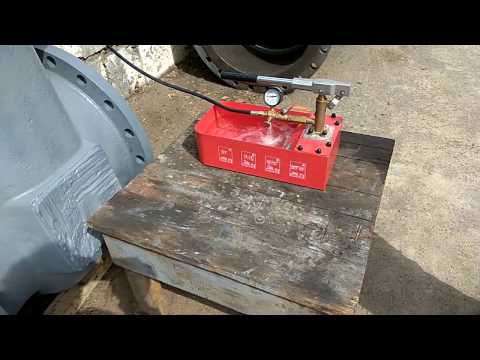

Испытания задвижек 30с527нж на герметичностьСкачать

РТМТ, видеопепортаж. Испытания и контроль качества выпускаемой трубопроводной арматуры. Часть IV.Скачать
