Поверка ультразвукового дефектоскопа

Поверка ультразвукового дефектоскопа проводится для подтверждения работоспособности и достоверности снимаемых результатов прибора. Обязательной поверке подлежат все ультразвуковые дефектоскопы, применяемые в области ГРОЕИ (государственного регулирования обеспечения единства измерения) и внесенные в государственный реестр СИ России.

Процедура поверки представляет собой ряд мероприятий, выполняемых для подтверждения исправности прибора и соответствия его рабочих характеристик установленным государственными стандартами.

ТИПЫ ПОВЕРОК

Первичная — проводится при передаче СИ в использование с завода-изготовителя, потере Свидетельства о поверке, капремонте и при провозе прибора через границу.

Периодическая — выполняется раз в межповерочный интервал, установленный метрологической службой. Обычно проводится один раз в год.

Внеочередная — осуществляется при сомнительных показаниях, нарушении правил эксплуатации, а также при выходе результатов за пределы допустимых границ.

Инспекционная— назначается при проведении проверок на предприятиях.

Процедура поверки ультразвукового дефектоскопа осуществляется только квалифицированными специалистами на специально аттестованном оборудовании с применением эталонов. Все результаты заносятся в журнал, и на их основании принимается решение о выдаче свидетельства государственного образца о поверке прибора.

ЕСЛИ ПРИБОР НЕ ВНЕСЕН В ГОСРЕЕСТР?

В данном случае наша организация может выполнить его калибровку, которая включает в себя контроль существующих характеристик ультразвукового дефектоскопа с выдачей специального калибровочного сертификата с указанием даты калибровки.

В том случае, если калибровки ультразвукового дефектоскопа недостаточно, необходимо обратиться в метрологическую лабораторию для проведения ряда испытаний по утверждению типа средства измерения и включения в госреестр.

ПЕРЕЧЕНЬ ПОВЕРЯЕМЫХ УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА

Zetec (Zetec Inc.) Topaz, ZIRCON, DYNARAY,

M2M ГЕККОН (GEKKO)

Велог Velograph II

KARL DEUTSCH ECHOSCOPE, Echograph 1016, Echograph 1030, Echograph 1055, Echograph 1085, Echograph 1086,

РДМ—ВИГОР УДС2-РДМ-23, УДС2М-35, УДС2-РДМ-12, УДС2-РДМ-23

STARMANS electronics, s.r.o. DIO1000

Радиоавионика АВИКОН-31 УДС2-124, АВИКОН-14 УДС2-118, АВИКОН-17 УДС2-120, АВИКОН-15 УДС2-119, АВИКОН-12 УДС2-117, МИГ-УКС УДС2-116, МИГ-УКСМ УДС2-122, АВИКОН-11 УДС2-114, Авикон-01МР УДС2-113, Авикон-02Р УДС2-112, АВИКОН-01 УДС2-101,

Sonotron NDT ISONIC 2009, ISONIC 2010, ISONIC utPod, ISONIC 2009, ISONIC 2010, ISONIC мод. 2005, 2006, 2007, ISONIC 2005/6,  ISONIC 2001,

GE Sensing & Inspection Technologies USLT USB, USIP 40, USM Go, USM Go+,USM 36, SpotСhecker, USIP 40 Rack, USIP 40 Box, USD 30,

Промприбор УД4-86, УД 3-71, УД4-76, УД4-94-ОКО-01, УДЗ-71

Olympus (Scientific Solutions Americas) (NDT) EPOCH 650, OmniScan SX, OmniScan MX2, EPOCH 600, OmniScan MX, EPOCH LT, USM Go Base, USM Go AWS, USM Go DAC/AWS, USM Go Advanced, OmniScan iX, EPOCH 1000, EPOCH 1000iR, EPOCH 1000i, EPOCH LTC, EPOCH XT, TomoScan FOCUS, TomoScan FOCUS LT, TomoScan FOCUS III, OmniScan PA, OmniScan UT, QuickScan PA, QuickScan PA Dual, QuickScan UT, MultiScan MS5800U, EPOCH 4, EPOCH 4B, EPOCH 4Plus, EPOCH LT,

Sonatest Ltd Sonatest, Harfang Prisma, RS 2 WP, RS 3D WP, SITESCAN D10/D20, Dryscan 410, Sitescan 123W, 150S, 250S, Masterscan 350M, 380M, Powerscan 450D, Railscan 125, Sitescan 140/240, Masterscan 340, Sitescan 120/130/230, Railscan 125, Masterscan 330,

MDR Grup SRL УДС2М-35, УДС2-РДМ-23,

SONOTEC Ultraschallsensorik Halle GmbH SONOSCREEN ST10,

АКС(Акустические Контрольные Системы) А1211 Mini, A1212 MASTER и A1214 EXPERT, А1550 IntroVisor, А1220 МОНОЛИТ, А1220 АНКЕР, А1212 Мастер, А1214 Эксперт, A1212 Master,  A1214 Expert,

GE Inspection Technologies Phasor XS, USLT 2000 SP-3, USLT 2000 IP-3, USLT 2000,  DP-3, Phasor XS, USN 58R, USN 60, USM 35 X, USM 35 X DAC, USM 35X S, USM 25, USM 25 DAC, USM 25 S,

ЭХО+ АВГУР-АРТ

Siui (Shantou Institute of Ultrasonic Instruments Co., Ltd.) CTS-9009, CTS-9006, CTS-9005, CTS-602, CTS-703, CTS-2020E, CTS-4020E, CTS-SUPOR

ScanMaster Systems USC-100 и USC-100a

Кропус УД2В-П, УСД-46, УСД-50, УМД-8, УСД-50, УД2-3С, УСД-60, УПНК, УД2Н-П,
УД2В-П

ЛУЧ ПЕЛЕНГ-415 (УД5-415), Пеленг-115 (УД2-115), УД2-70,

АЛТЕК PELENG УДС2-111, PELENG (ПЕЛЕНГ) УД3-204, Пеленг УД3-103, PELENG (ПЕЛЕНГ) УД3-103,
Пеленг УД2-102, PELENG (ПЕЛЕНГ) УД2-102,

Системы Старманс DIO-1000, ФАЗУС 2007, DIO-562,

ТВЕМА ЭХО-ПУЛЬС УД2-105Т, СКАТ, ЭХО-КОМПЛЕКС, ЭХО-Т, ЭХО-Р,

ИЦ Физприбор УД9812,

РДМ-контакт  УДС2-РДМ-22М

Демас УД4-12Т,

Интротест Интротест-1М, Интротест-1МВ, Интротест-1МН, Интротест-1МВ, Интротест-1МН, Интротест-2.Х, Интротест-1, Интротест-2,

Time Group Inc TUD

Socomate USPC3100I, USPC3100LC, USPC3100LA, USPC3200P, PCMUX3108B, PCMUX3108BC, PCMUX3108BA, PCMUX3108H, PCMUX3108HC, PCMUX3108HA

ПРОМПРИЛАД УД4-76, УД4-94-ОКО-01,

ЭЗИТ УД-73 КСК, УД-76 КСК, УД-76 КСК М,

Magnetic Analysis Corporation Echomac FD-4,

ВОТУМ УД4-Т «ТОМОГРАФИК»

ЦНИИМ 54.478, 54.492,

РДМ УДС2-РДМ-22, УДС2-РДМ-33, УДС1-РДМ-1М1, УДС2-РДМ-2, УДС2-РДМ-3, УДС1-РДМ-1,

Votum УД4-Т HU-01,

Энерговест УДС2П-Р-«ЭВУД»,

Интроскоп УД3-21, РД-12КР, УД2-17-2(4.1), ПОИСК-10ЭМ НЗД 009, УД2-12/1, УД2-12, УДС1-21 (4.1),
УД2-17(4.1), Поиск-10Э НЗД 009,

Медуза АДС-02,

Фирма Зонд УДС2-52 «ЗОНД-2», УДС2-32,

Agfa NDT GmbH-Krautkramer Ultrasonic Systems USM 22B, USM 22L, USM 25, USM 25DAC, USM 25S, USN 52R, USN 52R AVG,

Krautkraemer GmbH & Co. oHG USM 22B, USM 22L, USM 25, USM 25DAC, USM 25S,
USN 52R, USN 52R AVG, USN 50, USN 52, USD 15, USK 7S, USK 7D,

StressTel FlawMIKE

Спектр А1220, А1212,

Ультракон УДР-2-Ультракон-11,

Политест УД-21Р,

ЦНИИТМАШ УДЦ-201П, УДЦ-201П (дефектоскоп) ПКН (преобразователь) ДШВ (датчик),

Tokimec Inc SM 300, SM 300, SM-1, SM 101,

Namicon SONIC 100/200, SONIC 136, SONIC 138

Panametrics Ltd Epoch, EPOCH (Epoch II, Epoch IIB, Epoch III),

Волна УДС3-2(1.1), УДС2-2(4.2),

Видео:Условные размеры дефектов. Их измерение. ЛЕКЦИЯ+Скачать

50589-12: Дефектоскопы ультразвуковые АВИКОН-17 УДС2-120

Дефектоскопы ультразвуковые АВИКОН-17 УДС2-120 (далее — дефектоскопы) предназначены для измерения координат дефектов и амплитуд сигналов от них при выборочном ручном контроле отдельных сечений рельсов, головки рельсов ручными ультразвуковыми пьезоэлектрическими преобразователями (ПЭП).

Контролю подлежат рельсы типа Р50, Р65 и Р75, размеры, материал и состав которых соответствуют ГОСТ Р 51685-2000 с качеством поверхности по ГОСТ 18576-96.

Коды выявляемых дефектов по классификатору дефектов и повреждений рельсов НТД/ЦП-1-93: 20.1-2; 21.1-2; 24; 25; 27.1-2.

Подробное описание

Дефектоскопы являются портативными многоканальными механизированными системами ультразвукового контроля с использованием теневого метода при контактном способе ввода ультразвуковых колебаний (УЗК).

Принцип действия дефектоскопов основан на свойстве УЗК отражаться от неоднородностей или поглощаться в контролируемом изделии. При сплошном контроле рельсов возбуждение и прием УЗК осуществляется пьезоэлектрическими резонаторами, смонтированными в блоки резонаторов. При ручном контроле рельсов возбуждение и прием УЗК осуществляется одним из подключенных к дефектоскопу ручным ПЭП.

https://www.youtube.com/watch?v=v6hN3yOa6iY

В дефектоскопах применяются следующие ручные ПЭП производства ООО «Медиа Скан»: П121-2,5-45, П121-2,5-50, П121-2,5-58, П121-2,5-65, П121-2,5-70, П112-2,5-0-РС, выпускаемые по ТУ 4276-001-98608584-2007.

На рисунке 1 представлена фотография общего вида дефектоскопов.

Лист № 2 Всего листов 6

В состав дефектоскопа входят электронные блоки, которые конструктивно размещены

в кейсе:

—    блок управления и индикации (БУИ);

—    блок ультразвуковой многоканальный БУМ-8 (БУМ);

—    сканирующее устройство (СУ).

Взаимодействие между этими составными частями происходит в соответствии с рисунком 2.

БУМ обеспечивает генерацию импульсов возбуждения ультразвуковых резонаторов, усиление и предварительную обработку сигналов от резонаторов.

БУИ осуществляет управление работой дефектоскопа, отображение и регистрацию дефектоскопической информации.

Измерительный механизм предназначен для размещения электронных блоков при работе дефектоскопа на линии и обеспечения центровки и перемещения искательных систем на рельсах в процессе работы.

ПО

В состав дефектоскопов входит программное обеспечение (ПО) — «АВИКОН-17», которое осуществляет следующие функции:

—    прием и преобразование цифровой информации о состоянии исследуемого объекта, подготовленной БУМ;

—    накопление и систематизацию данных по специальным алгоритмам;

—    выдачу графической и текстовой информации в ЖКД в соответствии с режимом работы дефектоскопа;

—    копирование файлов с помощью USB интерфейса;

—    выдачу звуковых сигналов при обнаружении дефектов;

—    изменение и запоминание параметров настройки дефектоскопа в различных режимах;

—    просмотр разверток типа «А» и «В» на дисплее, вызванных из памяти БУИ;

—    самоконтроль и тестовую проверку БУИ и БУМ при включении электропитания или по нажатию кнопки;

—    отключение и включение БУМ.

Лист № 3 Всего листов 6

Управление режимами работы дефектоскопа производят через сенсорную панель управления БУИ.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «А» согласно МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

* Доступ к ПО имеют только сервисные инженеры фирмы-изготовителя.

Технические данные

Метрологические и технические характеристики приведены в таблице 2. Таблица 2.

Утвержденный тип

Знак утверждения типа наносится на электронный блок дефектоскопа и в правый верхний угол титульного листа руководства по эксплуатации.

Комплект

Таблица 3.

Информация о поверке

осуществляется в соответствии с методикой поверки, приведенной в Приложении Б, «Дефектоскоп ультразвуковой АВИКОН-17 УДС2-120. Руководство по эксплуатации. ЖРГА.663532.014 РЭ», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в мае 2012 г.

https://www.youtube.com/watch?v=e3Ne-uqKP0k

Основные средства поверки:

—    Осциллограф С1-134, где полоса пропускания (0 — 35) МГц, основная погрешность

±4 %;

—    Генератор импульсов Г5-54, где частота от 0,01 до 100 кГц, максимальная амплитуда импульса 50 В;

—    Генератор высокочастотный Г4-151, где диапазон частот от 0,1 до 512 МГц, дискретность в диапазоне частот от 0,1 до 1 кГц;

—    Контрольный образец № 2 из комплекта КОУ-2, где высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм, скорость продольной ультразвуковой волны (5900±118) м/с;

—    Контрольный образец №3 из комплекта КОУ-2, где радиус цилиндрической поверхности 55 мм, скорость продольной ультразвуковой волны (5900±118) м/с;

—    Источник питания постоянного тока Б5-48, где пределы установки выходного напряжения от 0 до 49,9 В; выходного тока от 0 до 1,99 А.

Методы измерений

Используются для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации ЖРГА.663532.014 РЭ.

Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым АВИКОН-17 УДС2-120

1.    ГОСТ 18576-96 Контроль неразрушающий. Рельсы железнодорожные. Методы ультразвуковые;

2.    ЖРГА.663532.014 ТУ «Дефектоскоп ультразвуковой АВИКОН-17 УДС2-120. Технические условия».

Рекомендации

Дефектоскопы ультразвуковые АВИКОН-17 УДС2-120 применяются вне сферы государственного регулирования обеспечения единства измерений.

🎥 Видео

Бешеный дефектоскопистСкачать

Методы УЗ дефектоскопии рельсовСкачать

Стандартные образцы для ультразвуковых дефектоскоповСкачать

Авикон 31 Настройка БР РС эхо и 70Скачать

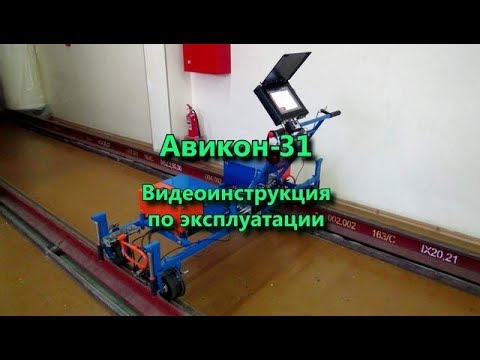

Ультразвуковой дефектоскоп Авикон-31. Видеоинструкция по эксплуатацииСкачать

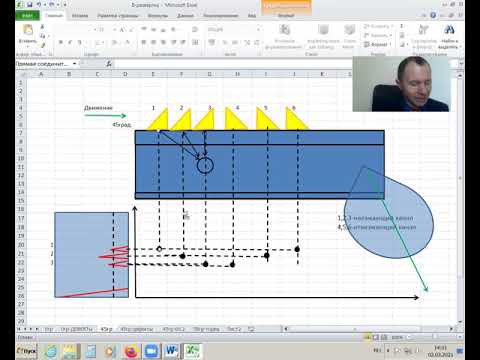

В развертка4 НАКЛОННЫЙ ПЭП_построениеСкачать

настройка ВРЧСкачать

Настройка ультразвукового дефектоскопа. Часть 1. Проверка параметров ПЭП и настройка глубиномераСкачать

Технологический процесс контроля рельсовСкачать

Настройка дефектоскопа УДСМ2-11 угол ввода 50Скачать

Развертка "В" сплошного контроля в дефектоскопе РДМ -23Скачать

Раздел II Урок №1. Настройка ГлубиномераСкачать

Дефекты рельсовСкачать

Настройка дефектоскопа УД2-102ВД для контроля поверхности катания цельнокатаного колеса или бандажаСкачать

ПN Часть 2 Урок 2 Дефектоскоп А1211 mini Настройка чувствительности наклонного ПЭП ВРЧСкачать

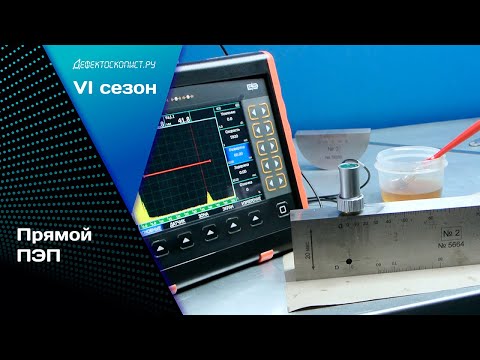

Определение параметров прямого совмещённого ПЭП | Акустическая ось | Диаграмма направленностиСкачать
